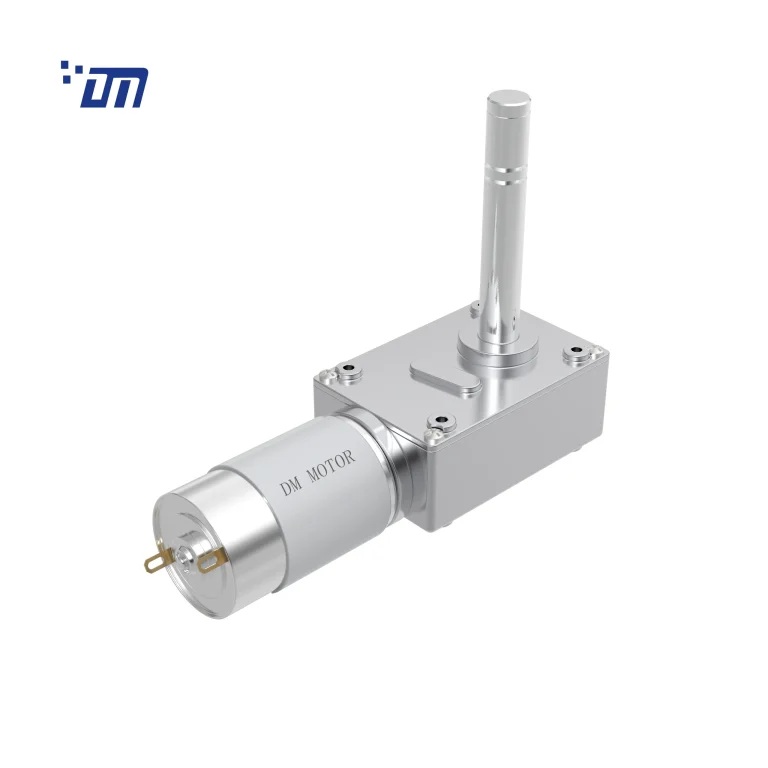

12 Volt Worm Gear Motor DM 75WM555

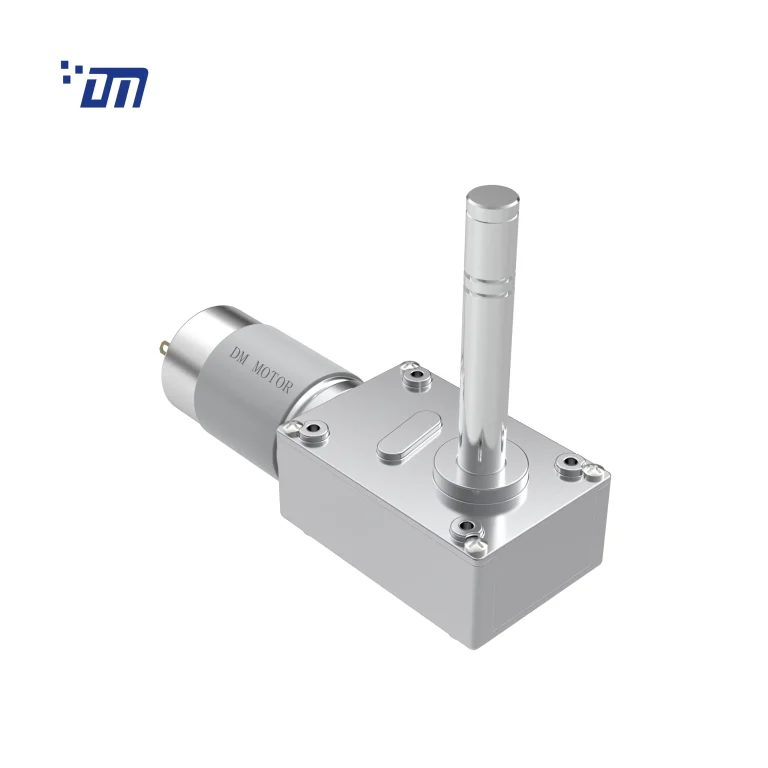

24vdc Worm Gear Motor DM 75WM555

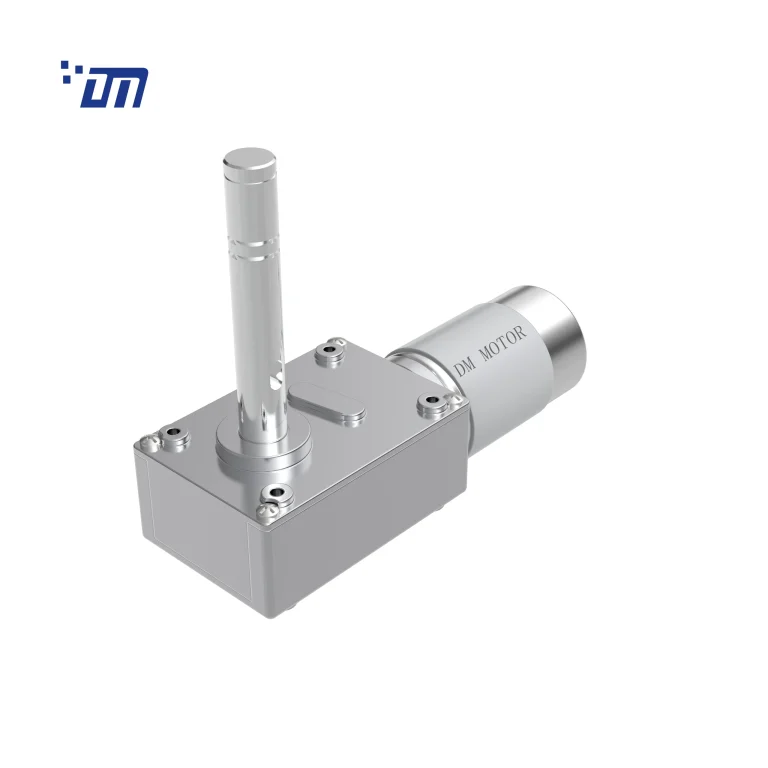

DC Worm Gear Motor Manufacturer DM 75WM555
QC CEQC RoHSQC SGSQC ISO

DM-75WM555

型号: DM-75WM555

减速箱宽度：50mm

电压：12V~24VDC

转速：2RPM~50RPM

扭矩：0.5kg.cm~70kg.cm

1. CW/CCW

2. 电动刷/碳刷

3. 蜗轮

4. 金属直角减速箱

定制：

电压、电流、转速、扭矩、输出轴、直流电机、减速箱、传动比、直流电机电刷、电线、编码器、齿轮、噪音水平、使用寿命

典型应用：

自动快速锁门、装订机、自动电视支架、点钞机、聚光灯、卫生纸机、办公设备、家用电器、自动执行器

产品尺寸（单位：毫米）

DM 75WM555



变速箱传动比:

Number of stages 3 4
Reduction Ratio i 83、90、99、110、120、221 230、250、267、294、324、359、400、 448、506、718、800、896、1012
Gearbox Length L (mm) 75 75
Breaking Torque(N.m) 70 100
Gearbox Efficiency 50% 40%



直流电机数据:

备注：以上直流电机数据用于根据给定公式定制直流减速电机.

DC Motor Model Rated No Load Max Efficiency Load Stall
Volt. Current Speed Current Speed Torque P.out Torque Current
V mA r/min mA r/min gf.cm W gf.cm mA
DM-555-012-3600 12 ≤205 3600 ≤840 3000 200 6.1 ≥2400 ≥5695
DM-555-012-4500 12 ≤200 4500 ≤1200 4000 200 8.21 ≥1800 ≥7650
DM-555-012-6000 12 ≤450 6000 ≤2400 5500 200 11.28 ≥2400 ≥12750
DM-555-024-6000 24 ≤230 6000 ≤1080 5450 200 11.28 ≥2181 ≥5100



直流减速电机数据:

备注：以上图表中的数据仅供参考。如需其他配置，可根据以下公式计算，或直接联系我们.

DC Gear Motor Model Rated voltage No Load Max Efficiency Load Stall
Current Speed Current Speed Torque P.out Torque Current
V A r/min A r/min kgf.cm W kgf.cm A
DM-75WM5550065.8-359K 6 0.12 5.8 0.63 4.8 18.97 0.92 82.4 2.87
DM-75WM5550128.3-359K 12 0.16 8.3 0.72 6.6 16.32 1.10 62.5 2.86
DM-75WM55501212.2-359K 12 0.15 12.2 0.95 10.4 30.09 3.22 168.74 5.79
DM-75WM55502417.6-359K 24 0.14 17.6 0.99 15.0 24.68 3.79 131.94 5.84
DM-75WM555012025-359K 12 0.8 25 2.455 20.7 39.9 8.647 238.75 12.59
DM-75WM555024026-223K 24 0.25 26 0.952 22.5 28.69 6.746 184.77 5.320
The motor parameters are for reference only,please refer to real measured data;
We can customize parameters according to customer requirements.
Gear Motor Output Speed=DC Motor Speed/Gear Ratio ( n=nm/i)
Gear Motor Output Torque=DC Motor Torque*Gear Ratio*Gearbox Efficiency. ( t=tm*i*η)
