无刷直流轮毂电机

The brushless hub motor integrates the brushless DC motor into the wheel hub, directly drives the vehicle or equipment to move, eliminates the traditional transmission components, and has a compact structure.

It efficiently converts electrical energy through electromagnetic induction, supports regenerative braking to recover energy, and relies on electronic controllers to achieve precise speed regulation and multi-wheel independent drive. Advantages include high efficiency (80%-95%), long life (no brush wear), low noise, high torque output and strong heat dissipation, and adaptability to complex environments.

It is widely used in electric vehicles, robots, industrial equipment and other fields, promoting the development of clean energy and automation technology with low maintenance, lightweight and intelligent control.

产品目录询盘

产品筛选

电机类型

电机直径

产品系列

无刷直流轮毂电机

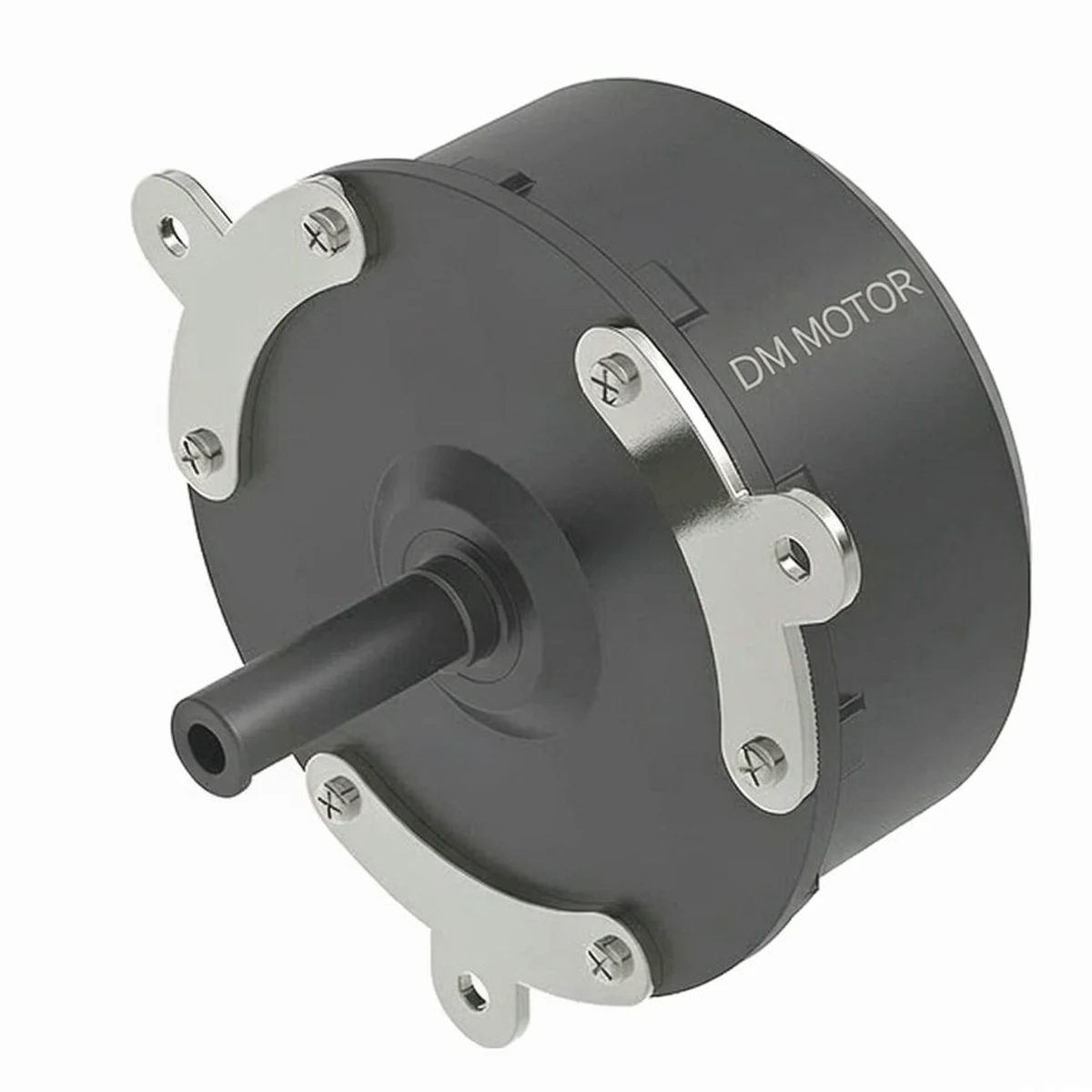

DM-BL12962

直流无刷齿轮电机直径：115mm 长度：62mm 电压：6V~24VDC 转速：3RPM~1000RPM

无刷直流轮毂电机的优势

耐用、高效、齿槽转矩小

尺寸紧凑、定制轴向

耐用性强，防水、使用寿命长

更高的速度范围、内置驱动器

如何改进直流减速电机

如何提高齿轮电机的使用寿命

1. 合理的设计和使用
在设计和选型初期，应准确计算齿轮箱的输出扭矩，避免过载，以减少齿轮的疲劳应力和磨损。

选择合适的齿轮箱结构，如：行星结构，以提高相同尺寸下齿轮箱的整体强度

合理设计传动比和负载分配，根据实际需要进行调整，以优化齿轮箱的工作状态

优化设计，如选择较大的模数和合适的变异系数，可增加齿轮的齿厚，提高齿轮的抗弯强度和齿面的接触强度； 2.  

2. 正确选择齿轮材料和热处理工艺
根据齿轮箱的工作环境和载荷特性，选择高强度、高耐磨性的齿轮材料是基础。例如，合金钢 20CrMnTi 等材料可以提高齿轮的承载能力和耐磨性，从而延长齿轮箱的使用寿命。

齿轮强化处理，如渗碳、碳氮共渗等热处理，可在齿轮表面形成一层高硬度的外壳，保证其在长时间高负荷工作时的稳定性。  

3. 保持良好的润滑 
充分的润滑是齿轮箱正常工作的关键，根据产品的实际工作环境（如温度、湿度）、负荷，选择合适的润滑油脂，减少齿轮磨损，提高使用寿命。 
如何降低直流减速电机的噪音
1. 合理选择齿轮箱
根据实际需要选择合适型号、规格和质量可靠的减速电机，如正齿轮、行星或蜗杆结构的减速机，并考虑其工作环境，如温度、湿度、振动等因素，以避免因环境因素引起的噪音
选择专为降低噪音而设计的齿轮减速机型号，通常采用精密的齿轮传动和优化的齿轮几何结构；

2. 改进传动结构和设计
通过调整齿轮啮合间隙、增加齿轮齿数、调整齿轮齿形等方法改进传动结构，以降低噪音。
使用斜齿轮代替正齿轮，是因为斜齿轮在啮合时接触面积更大，可降低噪音。使用适当的齿轮修整技术也可降低噪音
优化齿轮参数，如变速参数、齿高参数、压力角、中心距等，使啮入冲击速度最小，并将啮入冲击速度与啮出冲击速度之比控制在一定范围内； 3.

3. 使用塑料齿轮
在达到扭矩的条件下，用塑料齿轮代替金属齿轮。可以使用普通塑料齿轮，也可以使用特殊材料制成的塑料齿轮。特殊材料制成的塑料齿轮不仅噪音更低，而且使用寿命更长。

4. 选择无刷电机而不是有刷电机

寿命长：
无刷电机的使用寿命长，这在很大程度上要归功于它们没有电刷和换向器，从而减少了机械磨损和摩擦产生的热量。相比之下，有刷电机的连续运行寿命通常为几百到一千多小时，之后就需要更换碳刷，否则轴承就会磨损并损坏电机。
更高的效率和输出功率：
由于无刷电机采用电子换向，电刷和换向器的接触电阻减小，从而降低了电机的整体电阻和发热量。这使得无刷电机效率更高，输出功率更大。而有刷电机的效率较低，因为电流对电机内阻做功，导致大量电能转化为热能1。
噪音更低：
由于摩擦阻力减小，无刷电机运行时的噪音也相应降低。这对于需要安静环境的应用场合来说是一大优势。
更高的可控性和速度范围
无刷电机采用数字变频控制，可控性更强，可实现从每分钟几转到每分钟几万转甚至每分钟十几万转的大范围调速。电刷马达启动后转速相对恒定，调速就不那么容易了。
减少对无线电设备的干扰
无刷电机没有电刷，因此不会产生摩擦火花，从而大大降低了电火花对无线电设备的干扰。这对于要求高精度和高可靠性的电子设备来说是一个重要优势。
总之，无刷电机在使用寿命、效率、噪音控制、可控性和电磁干扰等方面都有显著优势，因此越来越多地被用来取代有刷电机。

5. 选择优质材料和配件
选择低噪音配件，如低噪音轴承、低噪音齿轮等。这些低噪音配件可有效降低减速电机的噪音。
使用耐磨性和韧性好的齿轮材料，如合金钢、航空塑料等，以降低齿轮在运行时的噪音。

6. 提高制造和安装精度
确保齿轮的加工精度，减小齿轮间隙，以减少齿轮啮合时的撞击声
注意齿轮减速机的安装，按照制造商提供的安装说明进行安装，确保齿轮减速机与传动系统紧密、稳定地配合，避免出现共振现象。

7. 适当的润滑和维护
使用合适的润滑剂和润滑方法，保持齿轮的良好润滑，减少摩擦和磨损，从而降低噪音

8. 其他降噪措施
在减速电机和设备之间安装减震装置，如减震垫或减震支架，可吸收和减少振动的传播，降低噪音。
在减速电机周围安装隔音材料，以有效吸收和减少传导噪音。
如何加强变速箱
1. 选择正确的材料
提高齿轮箱强度的首要途径就是选择高强度、高刚度的材料。例如，铝合金、铸铁等材料因其良好的机械性能和耐磨性，可有效抵抗外界的振动和冲击力，减少箱体的变形，从而提高齿轮箱的整体强度和工作可靠性

2. 优化结构设计
增加加强筋：在齿轮箱内部或外部增加加强筋，可显著提高齿轮箱的结构强度。加强筋可采用角钢、方钢等金属材料制成，并通过焊接或螺栓连接与箱体主体结构紧密相连，使齿轮箱工作时不易变形。

优化箱体形状：采用四边形结构、增加箱体和齿轮室厚度等设计也能有效提高箱体的刚性和强度。此外，在壳体加工过程中采用多级冷却或热冲压工艺，也能进一步提高壳体的坚固性和耐用性。

3. 提高齿轮的耐用性和强度
精密锻造技术：采用精密锻造技术可减少齿轮齿廓在热处理过程中的变形，提高齿的耐磨性和齿轮啮合的稳定性，从而间接提高齿轮箱的整体强度

优化设计：通过选择较大的模量和合适的变化系数，可以增加轮齿的齿厚，从而提高齿轮的抗弯强度和齿面接触强度。同时，增大齿根圆弧半径也有助于提高齿根的弯曲疲劳强度。

材料选择：选用高强度齿轮材料，如碳氮共渗材料（20CrMnTi 等），可显著提高齿轮的耐磨性和抗疲劳性能，从而提高齿轮箱的整体强度。

4. 提高制造和安装精度
严格控制加工误差：包括齿形误差、齿距误差、齿向误差等。高精度加工可确保齿轮啮合的精度和稳定性，减少因制造误差造成的强度降低。

确保安装精度：在装配过程中，确保齿轮轴的平行度和同轴度以及中心距的精度，使齿轮能很好地啮合，避免局部载荷和局部磨损，从而提高齿轮箱的整体强度。

5. 加强润滑和散热
良好的润滑和散热条件对保持齿轮箱的高强度至关重要。应根据传动速度、载荷和工作温度等条件，选择合适的润滑剂并优化润滑。同时，改善齿轮箱的散热条件，如增加散热片或采用先进的冷却系统，可以降低油温，保持润滑油的性能，减少因摩擦和过热引起的强度降低。

总之，通过选择合适的材料、优化结构设计、提高齿轮的耐久性和强度、提高制造和安装精度以及加强润滑和散热等措施，可以有效提高齿轮箱的强度，确保其长期稳定运行。
如何提高 EMI 性能
1. 针对换向器进行了优化：
有刷直流电机的换向器是电磁干扰的主要来源之一。优化换向器与电刷的接触面，调整碳晶成分比（硬度），使用合适的变阻器，减少火花放电，从而降低电磁干扰。

2. 使用 EMI 滤波器：
在电机上安装 EMI 滤波器可以有效滤除电机产生的电磁干扰。EMI 滤波器在高频滤波方面效果显著，滤波频带宽，方案成本低。

选择 EMI 滤波器时
考虑额定电压：滤波器的额定电压必须大于或等于提供给设备的最大输入线电压，一般要比输入电压高 30%-50%，以确保滤波器在正常工作电压下不会损坏。

考虑额定电流：所选滤波器的额定电流应等于或大于设备通电时消耗的最大稳态输入电流，以避免滤波器因长期承受过大的额定电流而失效。

考虑插入损耗：插入损耗是连接滤波器前后负载接收功率的比值，单位为分贝（dB）。在选择滤波器时，应选择插入损耗较小的滤波器，以确保其对电磁干扰的衰减效果。

3. 使用屏蔽材料
在电机内部使用电磁屏蔽罩、金属外壳或屏蔽套管等屏蔽材料，以减少电磁场的传播和泄漏。

4. 合理设计接地线
确保电机接地线布局合理，使用低阻抗接地线和良好的接地方式，为电磁干扰提供有效的泄放途径。

5. 优化电机结构
重新设计电机结构，如增加绝缘层、改善导线布局等，以减少电磁干扰的产生和泄漏。

6. 采用滤波电路
在电机输入和输出线路上增加滤波电路，如电容器、电感器或 LRC 滤波器，以抑制高频噪声和电磁干扰信号的传播。
绞合 EMI 屏蔽电源线，以减少输入电磁干扰信号

7. 二级滤波器：
在一次滤波的基础上，对剩余的高频问题进行二次滤波，以提高滤波效果。注意避免重复使用同一类型的 LC 设备。

8. 注意 PWM 信号的效果
直流有刷电机通常由 PWM 信号控制。在滤波时，必须确保不会无意中滤除 PWM 信号，否则可能会影响电机的正常运行。

9. 多种措施的综合应用：
由于电机的辐射问题涉及整个频段，没有任何一种设备可以覆盖所有频段。因此，有必要根据测试数据，综合运用多种措施进行有针对性的整改。

通过综合应用上述措施，可以有效改善直流有刷电机的电磁干扰性能，降低电磁干扰对周围电路和设备的影响。在实际应用中，可能需要根据具体情况对这些措施进行调整和优化。
