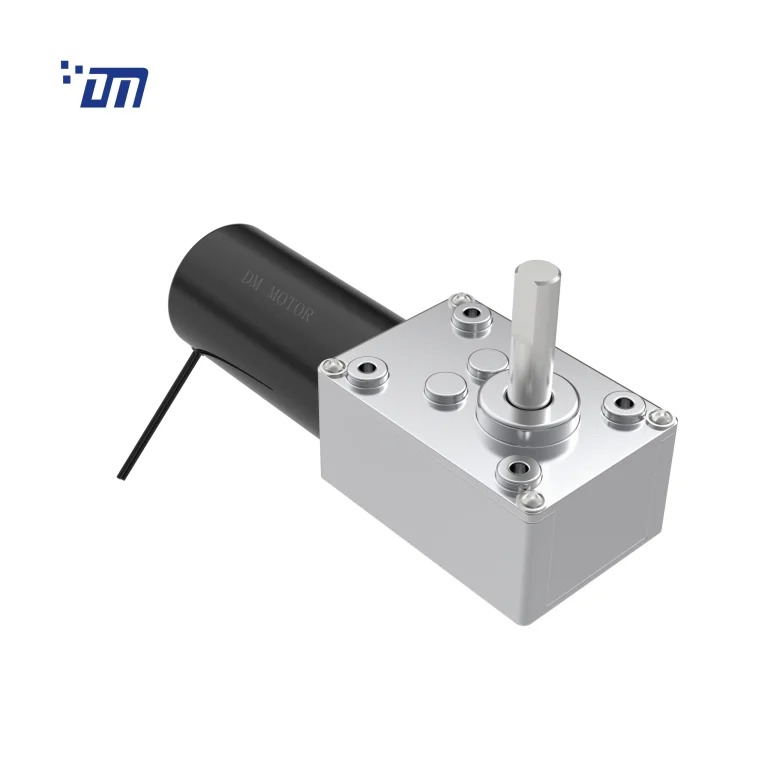

12 Volt Worm Gear Motor DM 58WM31ZY

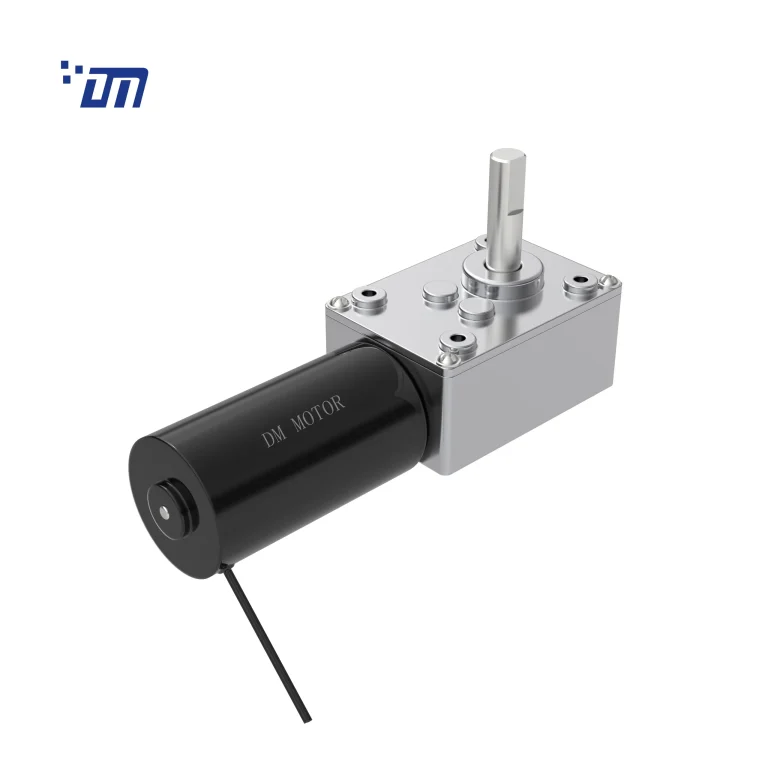

DC Worm Gear Motor Factory DM 58WM31ZY

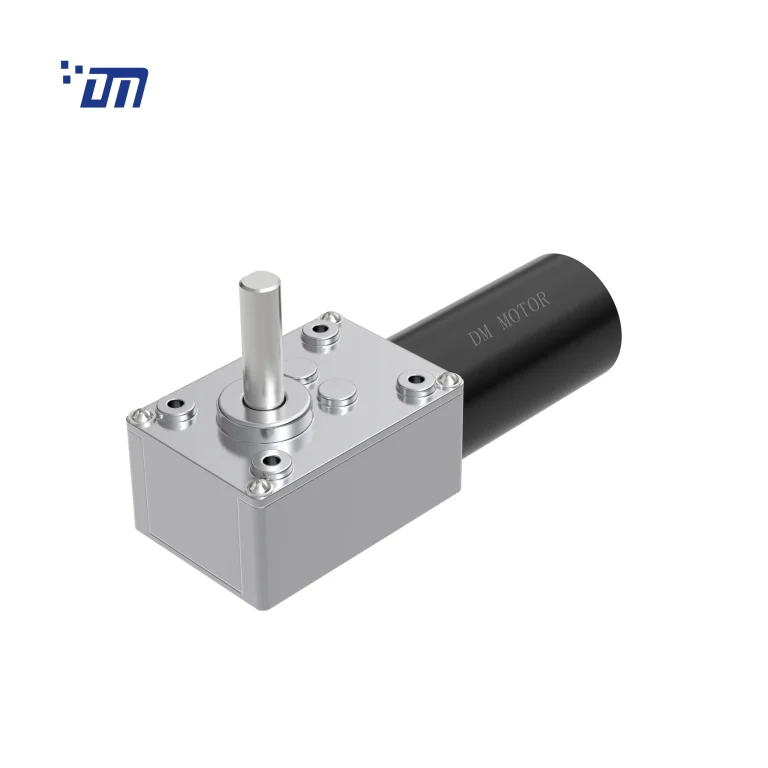

Worm Gear Motor With Encoder DM 58WM31ZY
12 Volt Worm Gear Motor DM 58WM31ZY
DC Worm Gear Motor Factory DM 58WM31ZY
Worm Gear Motor With Encoder DM 58WM31ZY
QC CEQC RoHSQC SGSQC ISO

DM-58WM31ZY

型号: DM-58WM31ZY

变速箱宽度：40.1mm

电压：12V~24VDC

转速：2RPM~120RPM

扭矩：0.6kg.cm~30kg.cm

1. CW/CCW

2. 电刷/碳刷

3. 蜗轮

4. 金属直角变速箱

定制：

电压、电流、转速、扭矩、输出轴、直流电机、减速箱、传动比、直流电机电刷、电线、编码器、齿轮、噪音水平、使用寿命

典型应用：

自动快速锁门、装订机、自动电视支架、点钞机、聚光灯、卫生纸机、办公设备、家用电器、自动执行器

产品尺寸（单位：毫米）

DM 58WM31ZY



变速箱传动比:

Number of stages 3 4
Reduction Ratio i 54、75、109、161、167、322 313、405、402、500、548、663、708、1327
Gearbox Length L (mm) 58 58
Breaking Torque(N.m) 15 35
Gearbox Efficiency 50% 40%



直流电机数据:

备注：以上直流电机数据用于根据给定公式定制直流减速电机.

DC Motor Model Rated No Load Max Efficiency Load Stall
Volt. Current Speed Current Speed Torque P.out Torque Current
V mA r/min mA r/min gf.cm W gf.cm mA
DM-31ZY-012-3000 12 ≤100 3000 ≤400 2200 90 2.0 ≥360 ≥1600
DM-31ZY-012-4500 12 ≤150 4500 ≤700 3300 130 4.4 ≥520 ≥2700
DM-31ZY-012-6000 12 ≤220 6000 ≤1200 4500 180 8.3 ≥720 ≥5000
DM-31ZY-024-3000 24 ≤60 3000 ≤200 2200 90 2.0 ≥360 ≥800
DM-31ZY-024-4500 24 ≤90 4500 ≤350 3300 130 4.4 ≥520 ≥1300



直流减速电机数据:

备注：以上图表中的数据仅供参考。如需其他配置，可根据以下公式计算，或直接联系我们.

DC Gear Motor Model Rated voltage No Load Max Efficiency Load Stall
Current Speed Current Speed Torque P.out Torque Current
V A r/min A r/min kgf.cm W kgf.cm A
DM-58WM31ZY012123.6-49K 12 0.14 123.6 0.84 104.4 2.7 2.87 17.0 4.67
DM-58WM31ZY01225.8-218K 12 0.12 25.8 0.94 21.8 10.6 2.37 68.0 5.41
DM-58WM31ZY012181.5-49K 12 0.36 181.5 1.93 146.5 3.7 5.64 19.0 8.52
DM-58WM31ZY012106.9-74K 12 0.15 106.9 0.83 86.4 5.7 5.09 29.9 3.66
DM-58WM31ZY-02426.3-290K 24 0.13 26.3 0.73 22.5 19.4 4.47 132.0 4.20
DM-58WM31ZY012183-49K 12 0.4 183 1.38 150 2.6 4.07 17.60 7.94
DM-58WM31ZY012120-54K 12 0.3 120 1 95 2.6 2.53 12.4 4.14
DM-58WM31ZY02425.5-313K 24 0.11 26 0.27 24 8 2.02 130 4.13
DM-58WM31ZY012011-402K 12 0.2 11 0.46 9 13 1.20 80 2.46
DM-58WM31ZY024009-663K 24 0.046 9 0.31 8 19 1.54 135 1.95
DM-58WM31ZY012011-548K 12 0.3 11 1.308 9 25 2.368 11.375 4.866
DM-58WM31ZY0124.9-1327K 12 0.36 5 0.87 4 29 1.18 162 3.87
DM-58WM31ZY012082-109K 12 0.3 82 1.27 75 3.29 2.58 28.5 9.69
DM-58WM31ZY012045-121K 12 0.21 45 0.5 40 17 5.88 34 3.84
DM-58WM31ZY024080-75K 24 0.19 80 0.47 65 3.38 2.29 18.63 2.18
DM-58WM31ZY024111-54K 24 0.14 111 0.37 92.5 2.54 2.46 1.80 2.22
DM-58WM31ZY024023-313K 24 0.2 23 0.63 18.9 17 3.32 102.07 3.30
The motor parameters are for reference only,please refer to real measured data;
We can customize parameters according to customer requirements.
Gear Motor Output Speed=DC Motor Speed/Gear Ratio ( n=nm/i)
Gear Motor Output Torque=DC Motor Torque*Gear Ratio*Gearbox Efficiency. ( t=tm*i*η)
