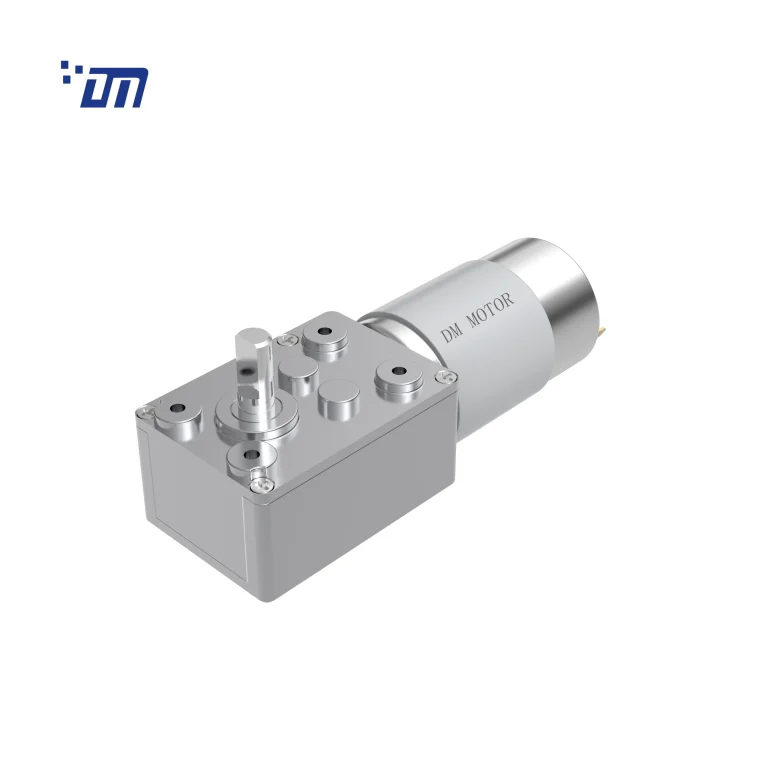

DC Worm Gear Motor Manufacturers DM 46WM395

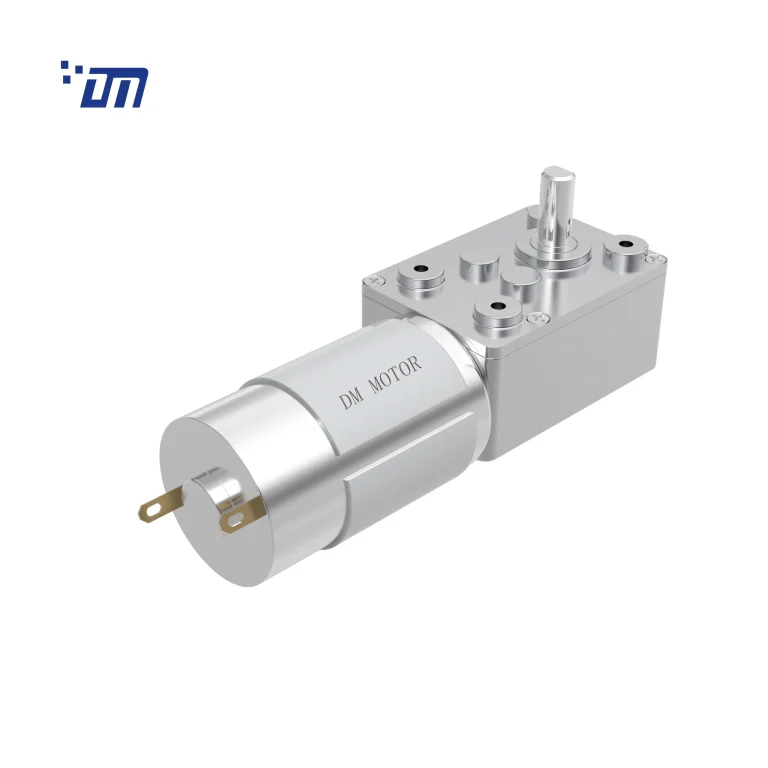

Small Worm Gear Motor DM 46WM395

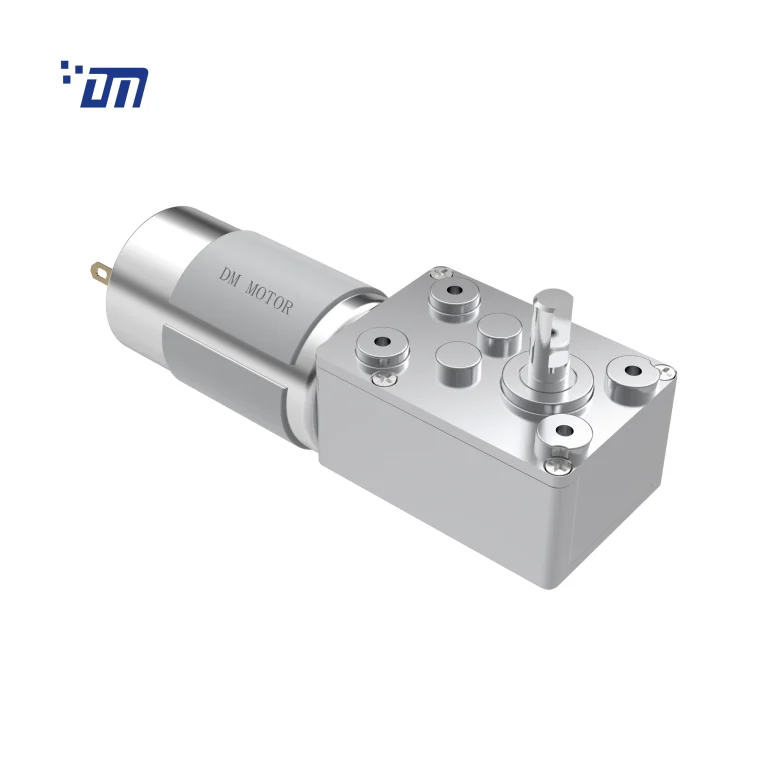

Worm Gear DC Motor 12V DM 46WM395
DC Worm Gear Motor Manufacturers DM 46WM395
Small Worm Gear Motor DM 46WM395
Worm Gear DC Motor 12V DM 46WM395
QC CEQC RoHSQC SGSQC ISO

DM-46WM395

型号: DM-46WM395

减速箱宽度：32mm

电压：6V~24VDC

转速：2RPM~250RPM

扭矩：1kg.cm~30kg.cm

1. CW/CCW

2. 电动刷/碳刷

3. 蜗轮

4. 金属直角减速箱

定制：

电压、电流、速度、扭矩、输出轴、直流电机、减速箱、传动比、直流电机电刷、电线、编码器、齿轮、噪音水平、使用寿命

典型应用：

自动快速锁门、装订机、自动电视支架、点钞机、聚光灯、卫生纸机、办公设备、家用电器、自动执行器

产品尺寸（单位：毫米）

DM46WM395



变速箱传动比:

Number of stages 3 4
Reduction Ratio i 29、71、174 336、410、539、603、674、754
Gearbox Length L (mm) 46 46
Breaking Torque(N.m) 8 30
Gearbox Efficiency 50% 40%



直流电机数据:

备注：以上直流电机数据用于根据给定公式定制直流减速电机。

DC Motor Model Rated No Load Max Efficiency Load Stall
Volt. Current Speed Current Speed Torque P.out Torque Current
V mA r/min mA r/min gf.cm W gf.cm mA
DM-395-012-6000 12 ≤160 6000 ≤1200 4000 100 4.1 ≥300 ≥2200
DM-395-024-4500 24 ≤70 4500 ≤350 3600 100 3.6 ≥750 ≥780
DM-395-024-6000 24 ≤100 6000 ≤650 4500 100 4.6 ≥400 ≥1200
DM-370-024-9000 24 ≤43 9000 ≤210 7800 27 2.20 ≥182 ≥950



直流减速电机数据:

备注：以上图表中的数据仅供参考。如需其他配置，可根据以下公式计算，或直接联系我们.

DC Gear Motor Model Rated voltage No Load Max Efficiency Load Stall
Current Speed Current Speed Torque P.out Torque Current
V A r/min A r/min kgf.cm W kgf.cm A
DM-46WM395012026-174k 12 0.41 26 0.92 16 3.28 0.86 17.19 1.73
DM-46WM395012013-336k 12 0.46 13 0.97 8 6.64 0.86 31.92 1.81
DM-46WM395024020-174k 24 0.18 20 0.41 13 3.58 0.73 18.29 0.76
DM-46WM395-024014-336k 24 0.32 14 0.78 8 10.19 1.44 55.78 1.44
DM-46WM395024010-539k 24 0.23 10 0.75 5 8.39 0.81 57.06 1.42
DM-46WM395024084-71K 24 0.14 84 0.37 67 2.6 1.83 15 1.77
DM-46WM395012018-336K 12 0.26 18 0.70 14 10.7 1.58 56.8 3.13
DM-46WM395024063-71K 24 0.11 70 50.0 53 2.3 1.08 10 0.86
DM-46WM395012020-461K 12 0.35 20 1.01 16 15.8 2.56 101.6 5.53
DM-46WM395024055-109K 24 0.09 55 0.34 42 4.30 1.88 22.915 1.44
The motor parameters are for reference only,please refer to real measured data;
We can customize parameters according to customer requirements.
Gear Motor Output Speed=DC Motor Speed/Gear Ratio ( n=nm/i)
Gear Motor Output Torque=DC Motor Torque*Gear Ratio*Gearbox Efficiency. ( t=tm*i*η)
