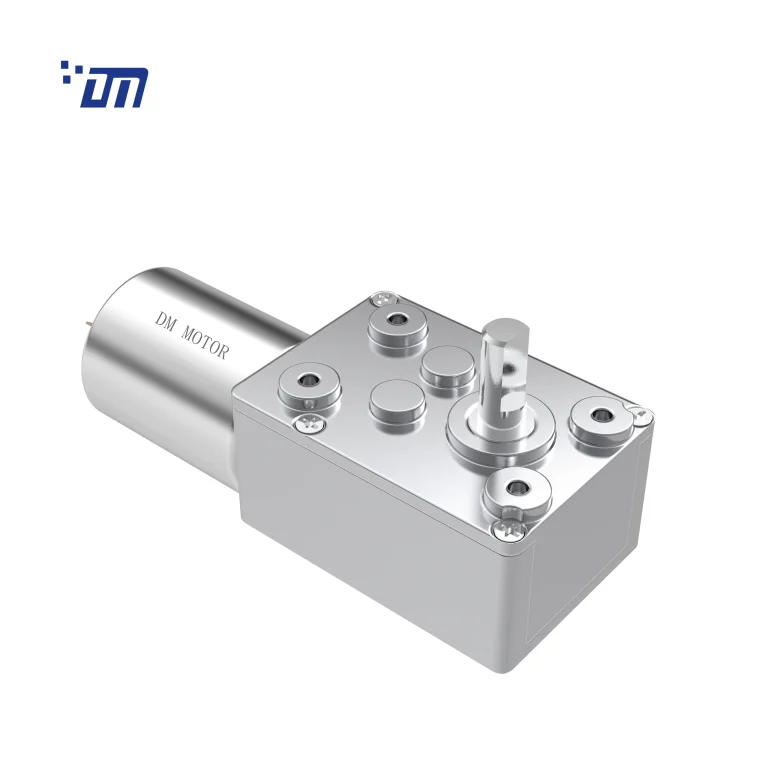

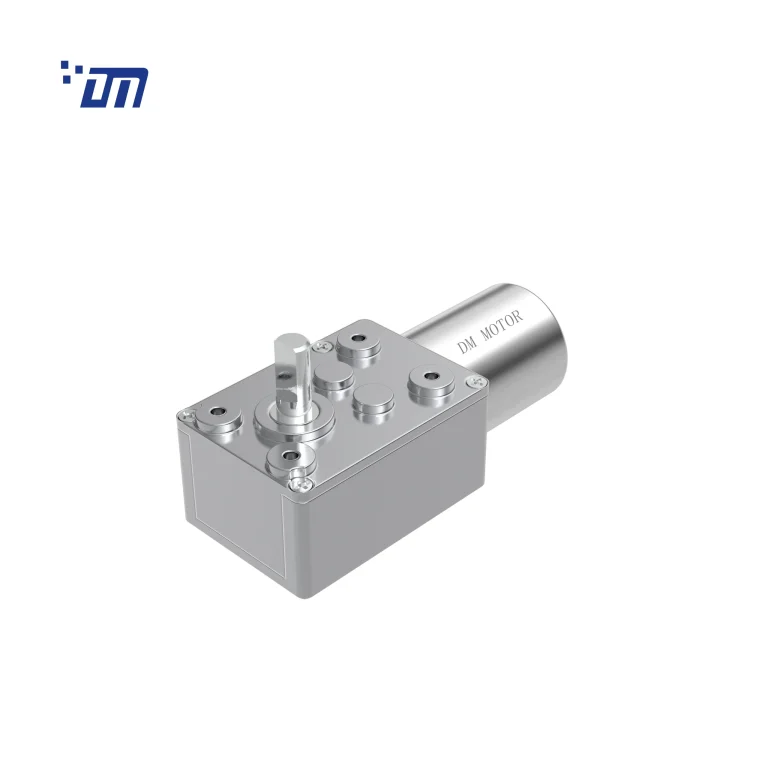

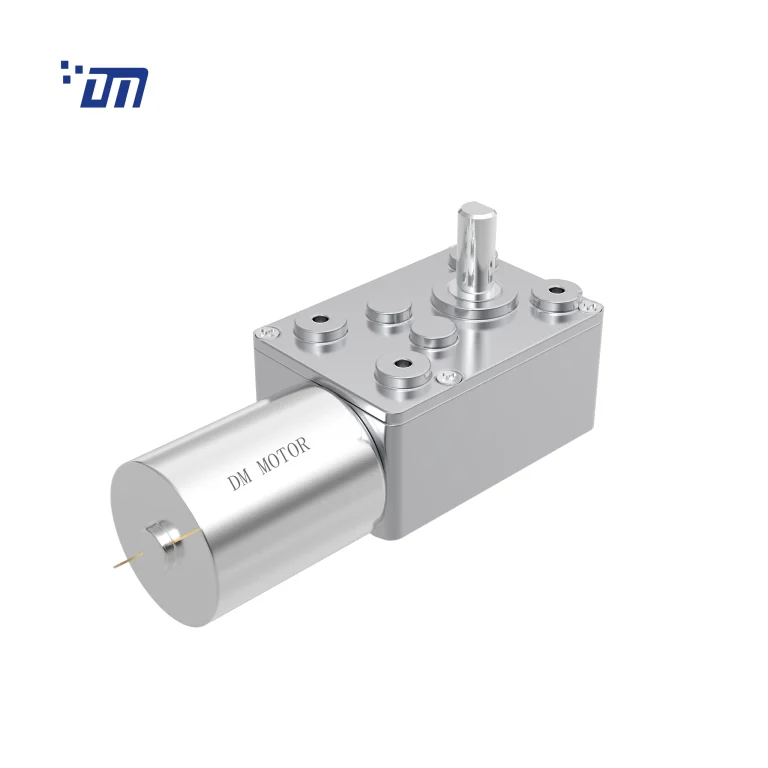

DM-46WM370

型号: DM-46WM370

齿轮箱宽度：32mm

电压：6V~24VDC

转速：2RPM~250RPM

扭矩：1kg.cm~27kg.cm

1. CW/CCW

2. 电刷/碳刷

3. 蜗轮

4. 金属直角齿轮箱

定制：

电压、电流、速度、扭矩、输出轴、直流电机、齿轮箱、传动比、直流电机电刷、电线、编码器、齿轮、噪音水平、使用寿命

典型应用：

自动快速锁门、装订机、自动电视支架、点钞机、聚光灯、卫生纸机、办公设备、家用电器、自动执行器

产品尺寸（单位：毫米）



Gearbox Ratio:

Number of stages 3 4
Reduction Ratio i 29、71、174 336、410、539、603、674、754、1020、1443、1635
Gearbox Length L (mm) 46 46
Breaking Torque(kgf.cm) 8 30
Gearbox Efficiency 50% 40%



直流电机数据:

备注：以上直流电机数据用于根据给定公式定制直流齿轮电机.

DC Motor Model Rated No Load Max Efficiency Load Stall
Volt. Current Speed Current Speed Torque P.out Torque Current
V mA r/min mA r/min gf.cm W gf.cm mA
DM-370-006-5000 6 ≤45 5000 ≤240 4200 20 0,88 ≥112 ≥1100
DM-370-012-6000 12 ≤42 6000 ≤150 5000 20 1.05 ≥108 ≥980
DM-370-012-12000 12 ≤90 12000 ≤520 10300 28 2.96 ≥177 ≥2500
DM-370-024-6000 24 ≤21 6000 ≤110 5100 21 1.12 ≥126 ≥440
DM-370-024-9000 24 ≤43 9000 ≤210 7800 27 2.20 ≥182 ≥950



直流齿轮电机数据:

备注：以上图表中的数据仅供参考。如需其他配置，可根据以下公式计算，或直接联系我们.

DC Gear Motor Model Rated voltage No Load Max Efficiency Load Stall
Current Speed Current Speed Torque P.out Torque Current
V A r/min A r/min kgf.cm W kgf.cm A
DM-46WM3700062.9-1635K 6 0.05 2.9 0.22 2.3 7.0 0.17 37.0 0.93
DM-46WM37000656.6-109K 6 0.05 56.6 0.35 48.1 1.2 0.6 8.0 2.05
DM-46WM37000635.7-174K 6 0.05 35.7 0.34 30.2 1.5 0.47 9.7 1.89
DM-46WM370-01224.6-174K 12 0.04 24.6 0.18 19.4 2 0.41 9.7 0.68
DM-46WM370024064-109K 24 0.075 64 0.118 53.7 0.119 0.671 0.941 0.793
DM-46WM37001278.9-71K 12 0.03 78.9 0.17 65.5 0.6 0.39 3.4 0.86
DM-46WM370024098-71K 24 0.08 98 0.144 82.9 1.094 0.950 9.381 1.049
DM-46WM370012010-539K 12 0.07 10 0.157 8.1 0.487 0.414 3.024 0.841
DM-46WM370C0124.7-1020K 12 0.06 4.7 0.106 3.8 4.859 0.196 25.675 0.452
DM-46WM370C0124.7-1004K 12 0.075 4.7 0.157 3.5 1.365 0.498 5.018 0.454
DM-46WM3700124.6-1635K 12 0.06 4.6 0.200 4.2 9.6 0.415 68.68 1.290
DM-46WM370012040-174K 12 0.12 40 0.313 30.8 19.09 0.616 78.31 1.028
DM-46WM370C024036-194K 24 0.11 36 0.136 29.1 23.64 0.720 12.642 0.618
DM-46WM370006025-336K 6 0.105 25 0.307 20.6 13.19 0.349 109.3 1.749
DM-46WM3700123.6-1635K 12 0.55 3.2 0.151 3.2 9.8 0.245 38.05 3.480
DM-46WM3700068.8-1020K 6 0.3 8.8 0.911 6.2 11.38 0.740 48.9 3.085
DM-46WM37002410000-174K 24 0.09 57 0.297 52.5 26.2 1.441 170.4 1.683
The motor parameters are for reference only,please refer to real measured data;
We can customize parameters according to customer requirements.
Gear Motor Output Speed=DC Motor Speed/Gear Ratio ( n=nm/i)
Gear Motor Output Torque=DC Motor Torque*Gear Ratio*Gearbox Efficiency. ( t=tm*i*η)
