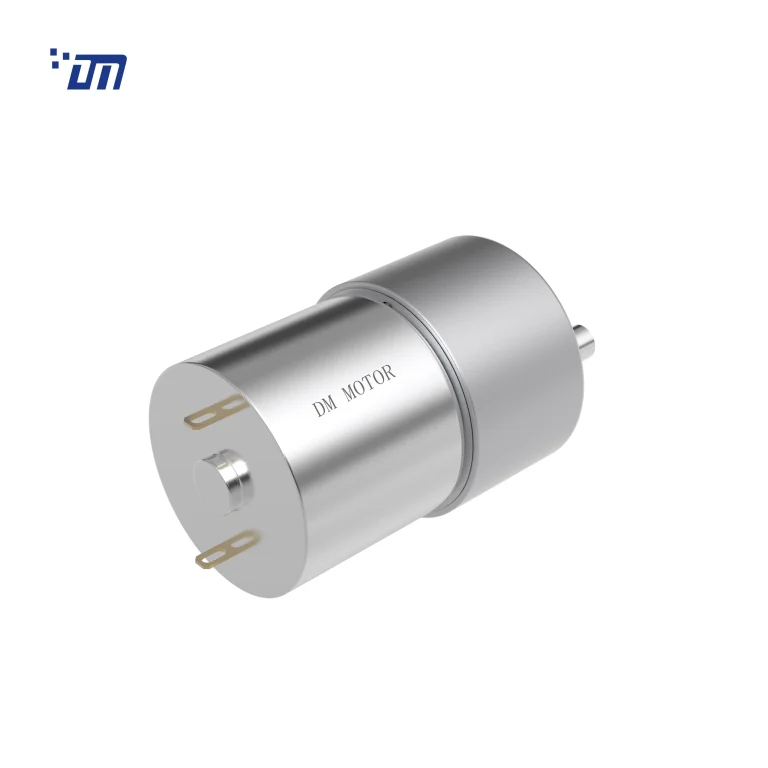

9V DC Gear Motor DM 37SM3530

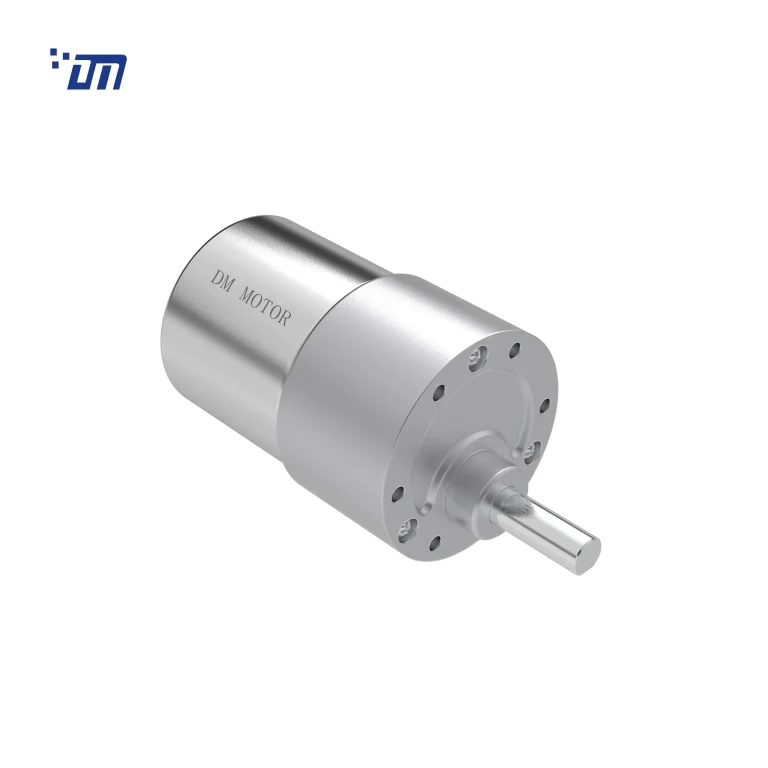

300rpm DC Gear Motor DM 37SM3530

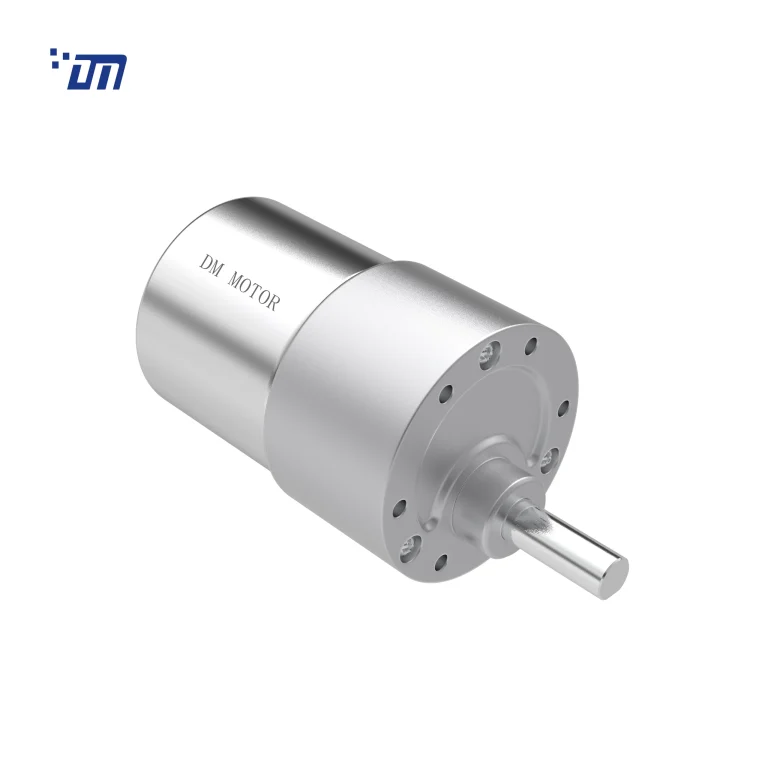

DC Gear Motor Supplier DM 37SM3530
QC CEQC RoHSQC SGSQC ISO

DM-37SM3530

型号: DM-37SM3530

直径：37mm

电压：12V~24VDC

转速：2RPM~1000RPM

扭矩：0.5kg.cm~30kg.cm

1. CW/CCW

2. 电刷/碳刷

3. 正齿轮

4. 金属齿轮箱

定制化：

电压、电流、速度、扭矩、输出轴、直流电机、变速箱、传动比、直流电机电刷、电线、编码器、齿轮、噪音水平、使用寿命

典型应用：

自动快速锁门、装订机、自动电视支架、点钞机、聚光灯、卫生纸机、办公设备、家用电器、自动执行器

产品尺寸（单位：毫米）

DM 37RS3530 DRAWING



变速箱传动比:

Number of stages 2 3 4 5 6 7
Reduction Ratio i 6、8、10 20、30 61、90 107、122、 184、270 311、414、 552、810 1243 1657、2430
Gearbox Length L (mm) 19 22.5 25 27.5 30 31.5
Breaking Torque(N.m) 8 10 30 30 40 40
Gearbox Efficiency 81% 72% 65% 59% 53% 47%



直流电机数据:

备注：以上直流电机数据用于根据给定公式定制直流减速电机.

DC Motor Model Rated No Load Max Efficiency Load Stall
Volt. Current Speed Current Speed Torque P.out Torque Current
V mA r/min mA r/min gf.cm W gf.cm mA
DM-3530-012-3000 12 ≤40 3000 ≤240 2200 40 0.9 ≥160 ≥700
DM-3530-012-4500 12 ≤60 4500 ≤450 3300 50 1.7 ≥300 ≥1400
DM-3530-012-6000 12 ≤90 6000 ≤700 4500 60 2.8 ≥350 ≥2000
DM-3530-024-3000 24 ≤20 3000 ≤150 2200 40 0.9 ≥160 ≥400
DM-3530-024-4500 24 ≤30 4500 ≤230 3300 50 1.7 ≥220 ≥600



减速电机数据:

备注：以上图表中的数据仅供参考。如需其他配置，可根据以下公式计算，或直接联系我们.

DC Gear Motor Model Rated voltage No Load Max Efficiency Load Stall
Current Speed Current Speed Torque P.out Torque Current
V A r/min A r/min kgf.cm W kgf.cm A
DM-37SM3530006126-61K 6 0.19 126 0.78 103.7 1.5 1.6 8.5 3.54
DM-37SM353001210.1-270K 12 0.03 10.1 0.14 8.5 6.8 0.6 41.6 0.73
DM-37SM35300128.7-310K 12 0.04 8.7 0.14 6.9 7.6 0,54 35.9 0.52
DM-37SM353001244.3-61K 12 0.02 44.3 0.1 36.5 1.3 0.49 7.4 0.47
DM-37SM3530024200-30K 24 0.08 200 0.38 147.9 1.7 2,6 6.7 0.84
DM-37SM35300065.6-534K 6 0.1 5.6 0.187 4.8 7.8 0.387 51.16 1.031
DM-37SM35300065.5-810K 6 0.15 5.5 0.267 5.0 11.7 0.597 74.71 1.525
DM-37SM35307.4404-21K 7.4 0.3 404 0.946 339.0 0.834 2.960 5.282 4.895
DM-37SM35307.4300-30K 7.4 0.35 300 0.962 259.4 1.2 3.292 9.535 6.439
DM-37SM3530012050-121K 12 0.12 50 0.316 41.3 3.063 1.558 25.366 1.905
DM-37SM3530012200-30K 12 0.21 200 0.544 157.7 1.739 2.871 10.904 2.775
DM-37SM3530012219-41K 12 0.3 219 0.743 180.9 2.099 3.976 11.168 3.415
DM-37SM3530036066-121K 36 0.1 66 0.252 58.4 6.039 3.694 51.925 1.850
DM-37SM35300127.4-810K 12 0.2 7.4 0.489 6.0 2.9 1.832 17 2.361
DM-37SM3530024098-61K 24 0.09 98 0.206 79.5 2.649 2.205 17.332 1.109
The motor parameters are for reference only,please refer to real measured data;
We can customize parameters according to customer requirements.
Gear Motor Output Speed=DC Motor Speed/Gear Ratio ( n=nm/i)
Gear Motor Output Torque=DC Motor Torque*Gear Ratio*Gearbox Efficiency. ( t=tm*i*η)
