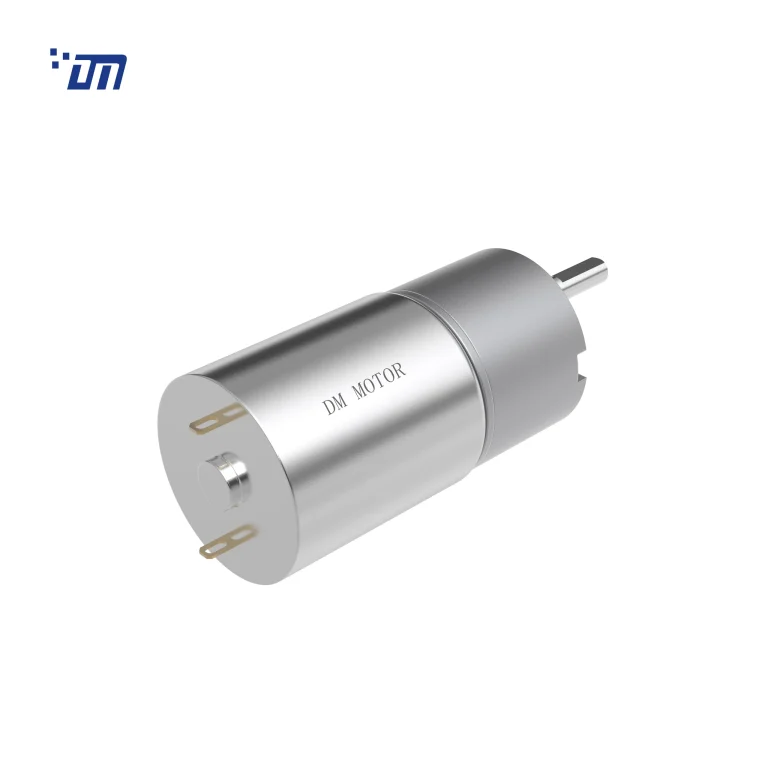

12V DC Gear Motor Manufacturer DM 33SM3540

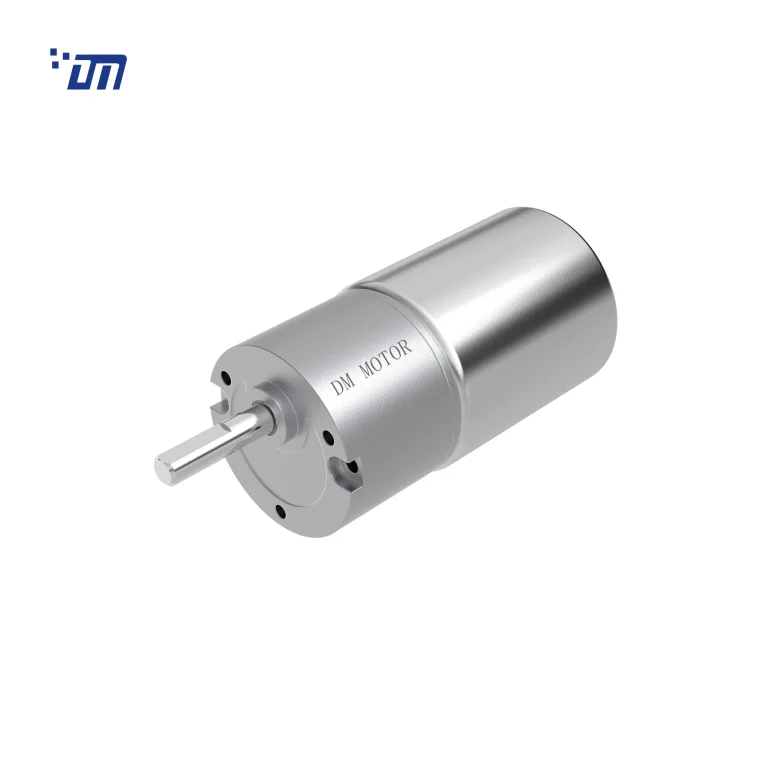

200rpm DC Gear Motor DM 33SM3540

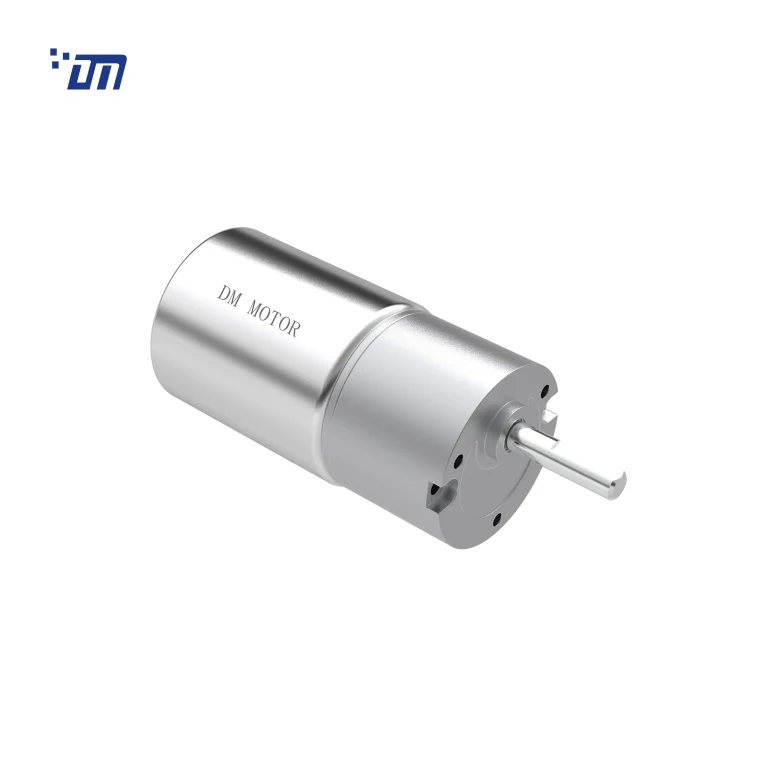

DC Spur Gear Motors DM 33SM3540
12V DC Gear Motor Manufacturer DM 33SM3540
200rpm DC Gear Motor DM 33SM3540
DC Spur Gear Motors DM 33SM3540
QC CEQC RoHSQC SGSQC ISO

DM-33SM3540

型号: DM-33SM3540

直径：33mm

电压：12V~24VDC

转速：3RPM~300RPM

扭矩：0.3kg.cm~8kg.cm

1. CW/CCW

2. 电刷/碳刷

3. 正齿轮

4. 金属齿轮箱

定制化：

电压、电流、转速、扭矩、输出轴、直流电机、减速箱、传动比、直流电机电刷、电线、编码器、齿轮、噪音水平、使用寿命

典型应用：

自动快速锁门、装订机、自动电视支架、点钞机、聚光灯、卫生纸机、办公设备、家用电器、自动执行器

产品尺寸（单位：毫米）

DM 33RS3540 DRAWING



变速箱传动比:

Number of stages 3 4 5 6 7
Reduction Ratio i 20 50 125 312.5 781
Gearbox Length L (mm) 17.7 19.9 22.2 24.4 26.75
Breaking Torque(N.m) 10 15 20 24 24
Gearbox Efficiency 73% 65% 59% 53% 48%



直流电机数据:

备注：以上直流电机数据用于根据给定公式定制直流减速电机.

DC Motor Model Rated No Load Max Efficiency Load Stall
Volt. Current Speed Current Speed Torque P.out Torque Current
V mA r/min mA r/min gf.cm W gf.cm mA
DM-3540-012-3000 12 ≤50 3000 ≤300 2200 60 1.4 ≥240 ≥800
DM-3540-012-4500 12 ≤70 4500 ≤500 3300 70 2.4 ≥500 ≥2000
DM-3540-012-6000 12 ≤100 6000 ≤700 4500 80 3.7 ≥600 ≥2500
DM-3540-024-3000 24 ≤25 3000 ≤150 2200 60 1.4 ≥220 ≥500
DM-3540-024-4500 24 ≤35 4500 ≤250 3300 70 2.4 ≥240 ≥800



减速电机数据:

备注：以上图表中的数据仅供参考。如需其他配置，可根据以下公式计算，或直接联系我们.

DC Gear Motor Model Rated voltage No Load Max Efficiency Load Stall
Current Speed Current Speed Torque P.out Torque Current
V A r/min A r/min kgf.cm W kgf.cm A
DM-33SM354000681.5-90K 6 0.35 81.5 1.35 65.9 3.2 2.16 16.7 5.61
DM-33SM3540006056-125K 6 0.25 56.0 1.10 43.7 4.5 2.01 20.4 4.16
DM-33SM3540012156.4-50K 12 0.08 156.4 0.52 138.7 2.0 2.89 18.0 3.97
The motor parameters are for reference only,please refer to real measured data;
We can customize parameters according to customer requirements.
Gear Motor Output Speed=DC Motor Speed/Gear Ratio ( n=nm/i)
Gear Motor Output Torque=DC Motor Torque*Gear Ratio*Gearbox Efficiency. ( t=tm*i*η)
