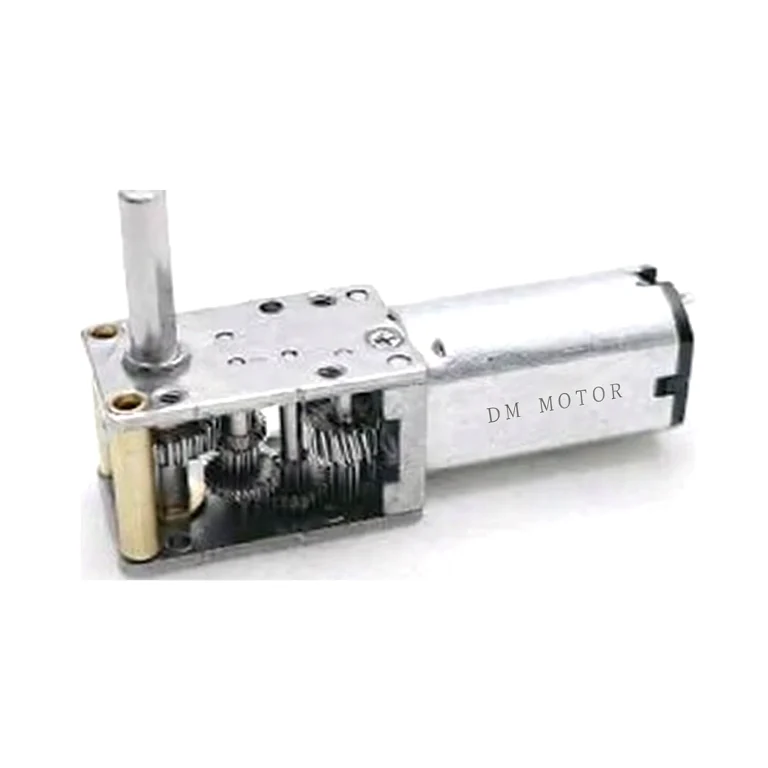

DM-1220WMN20

型号: DM-1220WMN20

型号：DM-20SWN30

齿轮箱直径：9mm

电压：6v-24v

输出速度：2rpm-250rpm

额定扭矩：<5kgf.cm

1. 双向

2. 金属或碳刷直流电机

3. 蜗轮

定制：

电压、电流、转速、扭矩、输出轴、直流电机、齿轮箱、传动比、直流电机电刷、电线、编码器、齿轮、噪音水平、使用寿命

典型应用：

自动快速锁门、装订机、自动电视支架、点钞机、聚光灯、卫生纸机、办公设备、家用电器、自动执行器

产品尺寸（单位：毫米）



变速箱传动比:

Number of stages
4
5
6
Number of stages456
Reduction Ratio i 95、190 219/438 504/1007
Gearbox Length L (mm) 20 20 20
Breaking Torque(kgf.cm) 2.0 2.0 2.0
Gearbox Efficiency 40% 30% 25%



直流电机数据:

备注：以上直流电机数据用于根据给定公式定制直流齿轮电机。

DC Motor Model
Rated
No Load
Max Efficiency Load
Stall
Volt.
Current
Speed
Current
Speed
Torque
P.out
Torque
Current
V
mA
r/min
mA
r/min
gf.cm
W
gf.cm
mA
DC Motor ModelRatedNo LoadMax Efficiency LoadStall
Volt.CurrentSpeedCurrentSpeedTorqueP.outTorqueCurrent
VmAr/minmAr/mingf.cmWgf.cmmA
DM-N20-003 -10000 3 ≤50 10000 ≤185 8000 2 0.2 ≥8 ≥350
DM-N20 -003- 15000 3 ≤80 15000 ≤280 12400 3 0.4 ≥12 ≥520
DM-N20-003 -20000 3 ≤110 20000 ≤370 15500 4 0.6 ≥16 ≥700
DM-N20-006- 10000 6 ≤25 10000 ≤95 8000 2 0.2 ≥8 ≥160
DM-N20-006-20000 6 ≤60 20000 ≤190 15500 4 0.6 ≥16 ≥320



直流齿轮电机数据:

备注：以上图表中的数据仅供参考。如需其他配置，可根据以下公式计算，或直接联系我们.

DC Gear Motor Model
Rated voltage
No Load
Max Efficiency Load
Stall
Current
Speed
Current
Speed
Torque
P.out
Torque
Current
V
A
r/min
A
r/min
kgf.cm
W
kgf.cm
A
DC Gear Motor ModelRated voltageNo LoadMax Efficiency LoadStall
CurrentSpeedCurrentSpeedTorqueP.outTorqueCurrent
VAr/minAr/minkgf.cmWkgf.cmA
DM-1220WMN20006015-1007K 6 0.03 15 0.12 11.3 0.6 0.08 2.94 0.41
DM-1220WMN3002.5053-95K 2.5 0.03 53 0.09 43 7.0 0.22 37.0 0.33
DM-1220WMN30006065-190K 6 0.05 65 0.1 55 0.34 0.6 2.1 0.6
DM-1220WMN30012025-504K 12 0.02 25 0.05 21 0.8 0.6 3 0.3
The motor parameters are for reference only,please refer to real measured data;
We can customize parameters according to customer requirements.
Gear Motor Output Speed=DC Motor Speed/Gear Ratio ( n=nm/i)
Gear Motor Output Torque=DC Motor Torque*Gear Ratio*Gearbox Efficiency. ( t=tm*i*η)
