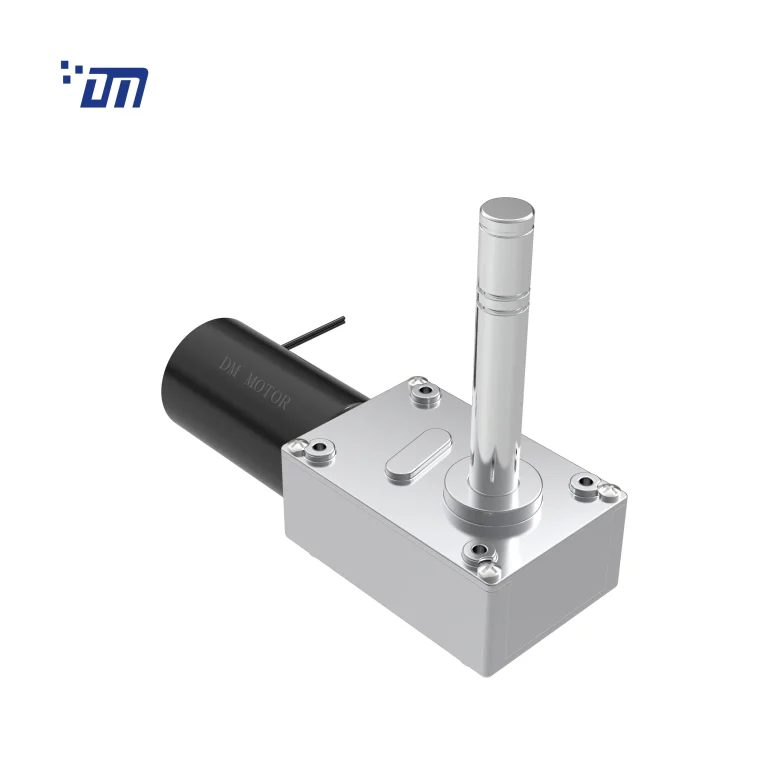

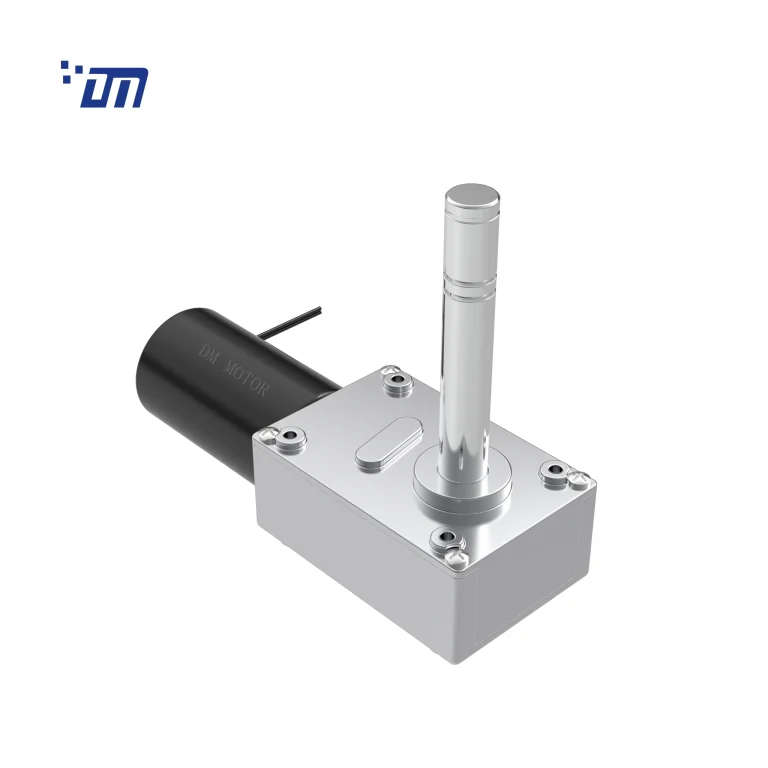

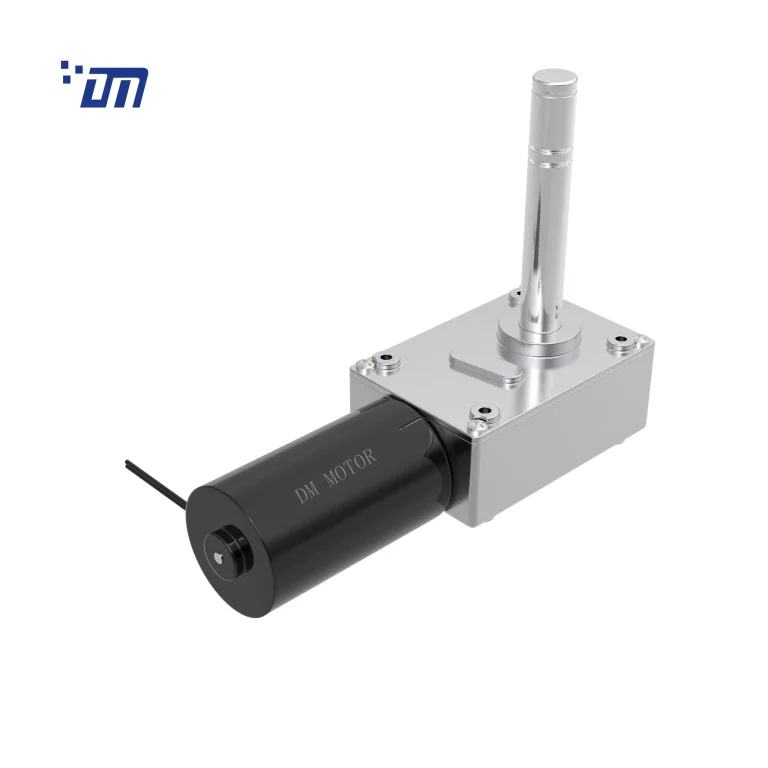

DM-75WM36ZY

型号: DM-75WM36ZY

直径：50mm

电压：12V~24VDC

转速：2RPM~50RPM

扭矩：0.5kg.cm~70kg.cm

1. CW/CCW

2. 电刷/碳刷

3. 蜗轮

4. 金属直角齿轮箱

定制：

电压、电流、转速、扭矩、输出轴、直流电机、齿轮箱、传动比、直流电机电刷、电线、编码器、齿轮、噪音水平、使用寿命

典型应用：

自动快速锁门、装订机、自动电视支架、点钞机、聚光灯、卫生纸机、办公设备、家用电器、自动执行器

产品尺寸（单位：毫米）



变速箱传动比:

Number of stages 3 4
Reduction Ratio i 83、90、99、110、120、221 230、250、267、294、324、359、400、 448、506、718、800、896、1012
Gearbox Length L (mm) 75 75
Breaking Torque(kgf.cm) 70 100
Gearbox Efficiency 50% 40%



直流电机数据:

备注：以上直流电机数据用于根据给定公式定制直流齿轮电机.

DC Motor Model Rated No Load Max Efficiency Load Stall
Volt. Current Speed Current Speed Torque P.out Torque Current
V mA r/min mA r/min gf.cm W gf.cm mA
DM-36ZY-012-5500 12 ≤300 5500 ≤2500 4000 500 20.51 ≥1833 ≥5500
DM-36ZY-024-6000 24 ≤170 6000 ≤1400 5000 500 25.6 ≥720 ≥3000
DM-36ZY-024-4500 24 ≤500 4500 ≤7600 3400 302 10.53 ≥1235 ≥1900



直流齿轮电机数据:

备注：以上图表中的数据仅供参考。如需其他配置，可根据以下公式计算，或直接联系我们.

DC Gear Motor Model Rated voltage No Load Max Efficiency Load Stall
Current Speed Current Speed Torque P.out Torque Current
V A r/min A r/min kgf.cm W kgf.cm A
DM-75WM36ZY0127.6-718K 12 0.04 7.6 0.57 6.9 14.68 1,.04 178.12 6.38
DM-75WM36ZY024017-359K 24 0.24 17.0 1.15 3.51 35.8 4.97 139.78 4.70
DM-75WM36ZY012003-718K 12 0.15 3 0.249 2.7 14.2 0.401 121.2 1.920
DM-75WM36ZY02416.7-359K 24 0.33 16.7 0.391 15.0 11.6 1.822 143.5 4.319
DM-75WM36ZY024180-75K 24 0.55 180 2.367 165.5 64.5 11.20 70.8 23.53
DM-75WM36ZY0127.6-718K 12 0.36 7.6 0.572 6.9 14 1.045 174.63 6.381
DM-75WM36ZY0248.3-718K 24 0.27 8.3 0.667 7.3 42 3.138 275.46 3.901
The motor parameters are for reference only,please refer to real measured data;
We can customize parameters according to customer requirements.
Gear Motor Output Speed=DC Motor Speed/Gear Ratio ( n=nm/i)
Gear Motor Output Torque=DC Motor Torque*Gear Ratio*Gearbox Efficiency. ( t=tm*i*η)
