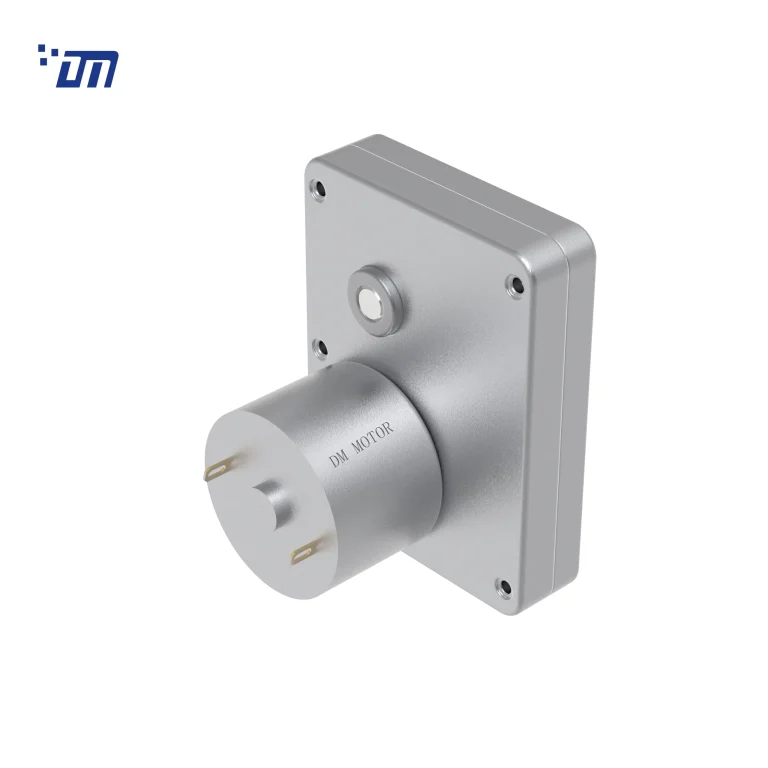

12V Square Gear Motor DM 70SM3525
DC Gear Motor Professional DM 70SM3525
DC Square Gear Motor DM 70SM3525
12V Square Gear Motor DM 70SM3525
DC Gear Motor Professional DM 70SM3525
DC Square Gear Motor DM 70SM3525
QC CEQC RoHSQC SGSQC ISO

DM-70SM3525

型号: DM-70SM3525

直径：34.6mm

电压：6V~24VDC

转速：3RPM~150RPM

转矩：1kg.cm~32kg.cm

1. CW/CCW

2. 电刷/碳刷

3. 正齿轮

4. 金属方形减速箱

定制化：

电压、电流、速度、扭矩、输出轴、直流电机、变速箱、传动比、直流电机电刷、电线、编码器、齿轮、噪音水平、使用寿命

典型应用：

自动快速锁门、装订机、自动电视支架、点钞机、聚光灯、卫生纸机、办公设备、家用电器、自动执行器

产品尺寸（单位：毫米）

DM 70SS3525 DRAWING



变速箱传动比:

Number of stages 3 4 5
Reduction Ratio i 54、73 217、293 564、763
Gearbox Length L (mm) 15 15 15
Breaking Torque(N.m) 25 35 40
Gearbox Efficiency 73% 65% 59%



直流电机数据:

备注：以上直流电机数据用于根据给定公式定制直流减速电机。

DC Motor Model Rated No Load Max Efficiency Load Stall
Volt. Current Speed Current Speed Torque P.out Torque Current
V mA r/min mA r/min gf.cm W gf.cm mA
DM-3525-012-3000 12 ≤40 3000 ≤170 2200 25 0.6 ≥120 >600
DM-3525-012-4500 12 ≤60 4500 ≤250 3300 35 1.2 ≥180 ≥900
DM-3525-012-6000 12 ≤100 6000 ≤450 4500 45 2.1 ≥200 ≥1300
DM-3525-024-3000 24 ≤25 3000 ≤80 2200 25 0.6 ≥100 ≥300
DM-3525-024-4500 24 ≤30 4500 ≤130 3300 35 1.2 ≥180 ≥450



减速电机数据:

备注：以上图表中的数据仅供参考。如需其他配置，可根据以下公式计算，或直接联系我们.

DC Gear Motor Model Rated voltage No Load Max Efficiency Load Stall
Current Speed Current Speed Torque P.out Torque Current
V A r/min A r/min kgf.cm W kgf.cm A
DM-70SM352501214.9-564K 12 0.34 14.9 1.04 11.1 32.0 3.65 124.7 3.06
DM-70SM3525012044-217K 12 0.38 44.0 1.03 31.9 11.4 3.73 41.4 2.77
DM-70SM35250243.7-763K 24 0.02 3.7 0.06 2.8 15.3 0.44 64.2 0.19
The motor parameters are for reference only,please refer to real measured data;
We can customize parameters according to customer requirements.
Gear Motor Output Speed=DC Motor Speed/Gear Ratio ( n=nm/i)
Gear Motor Output Torque=DC Motor Torque*Gear Ratio*Gearbox Efficiency. ( t=tm*i*η)
