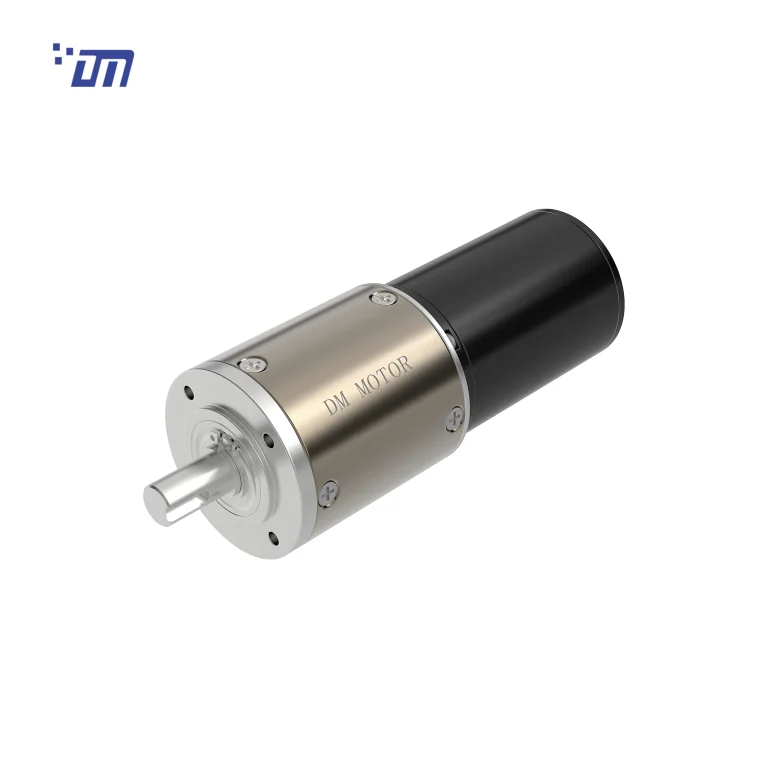

DM-56PBL5772 56mm brushless planetary gear motor, 12V/24V, side view, white background

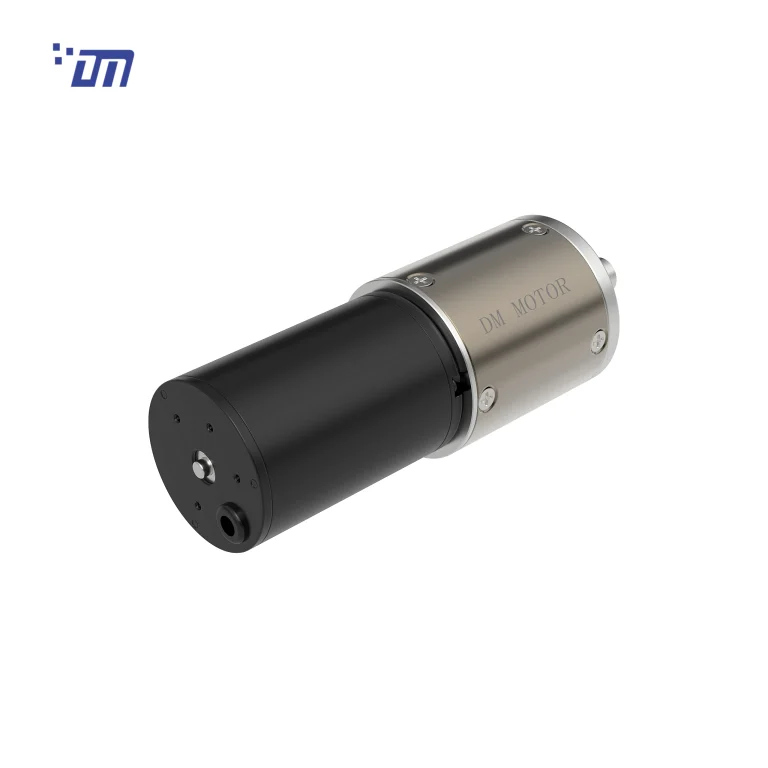

DM-56PBL5772 56mm brushless planetary gear motor, 12V/24V, front view, white background

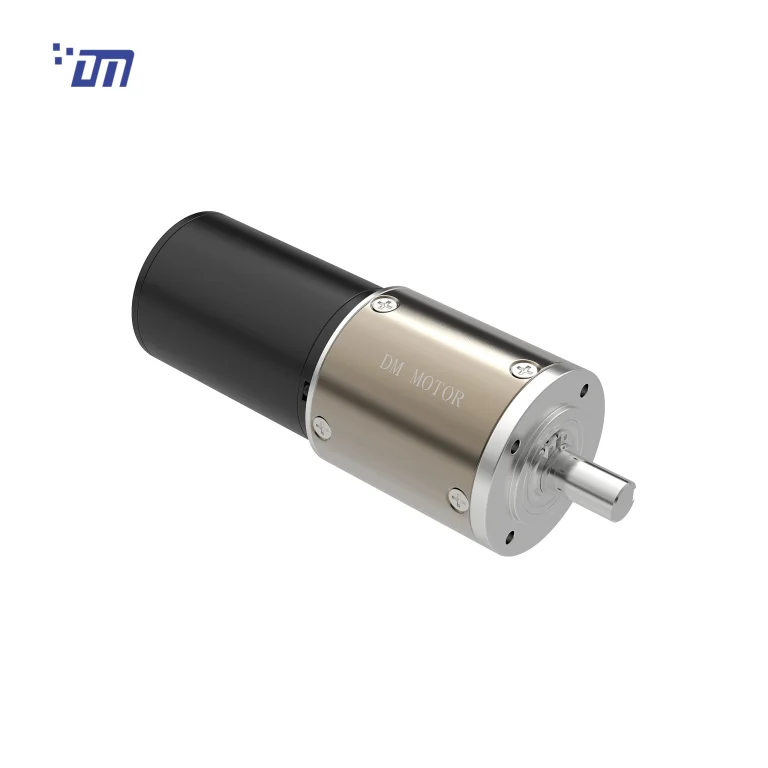

DM-56PBL5772 56mm brushless planetary gear motor, 12V/24V, output shaft view, white background
DM-56PBL5772 56mm brushless planetary gear motor, 12V/24V, side view, white background
DM-56PBL5772 56mm brushless planetary gear motor, 12V/24V, front view, white background
DM-56PBL5772 56mm brushless planetary gear motor, 12V/24V, output shaft view, white background
QC CEQC RoHSQC SGSQC ISO

DM-56PBL5772

型号: DM-56PBL5772

主要特性
型号：DM-56PBL5772
直径：56mm
电压：12V~24VDC
转速：4RPM~1700RPM
扭矩：5kg.cm~1200kg.cm

1. 顺时针/逆时针
2. 无刷直流电机
3. 行星齿轮
4. 金属行星减速箱

定制：电压、电流、速度、扭矩、输出轴、线缆、连接器

典型应用：
自动快速锁门、装订机、自动电视支架、点钞机、聚光灯、卫生纸机、办公设备、家用电器、自动执行器

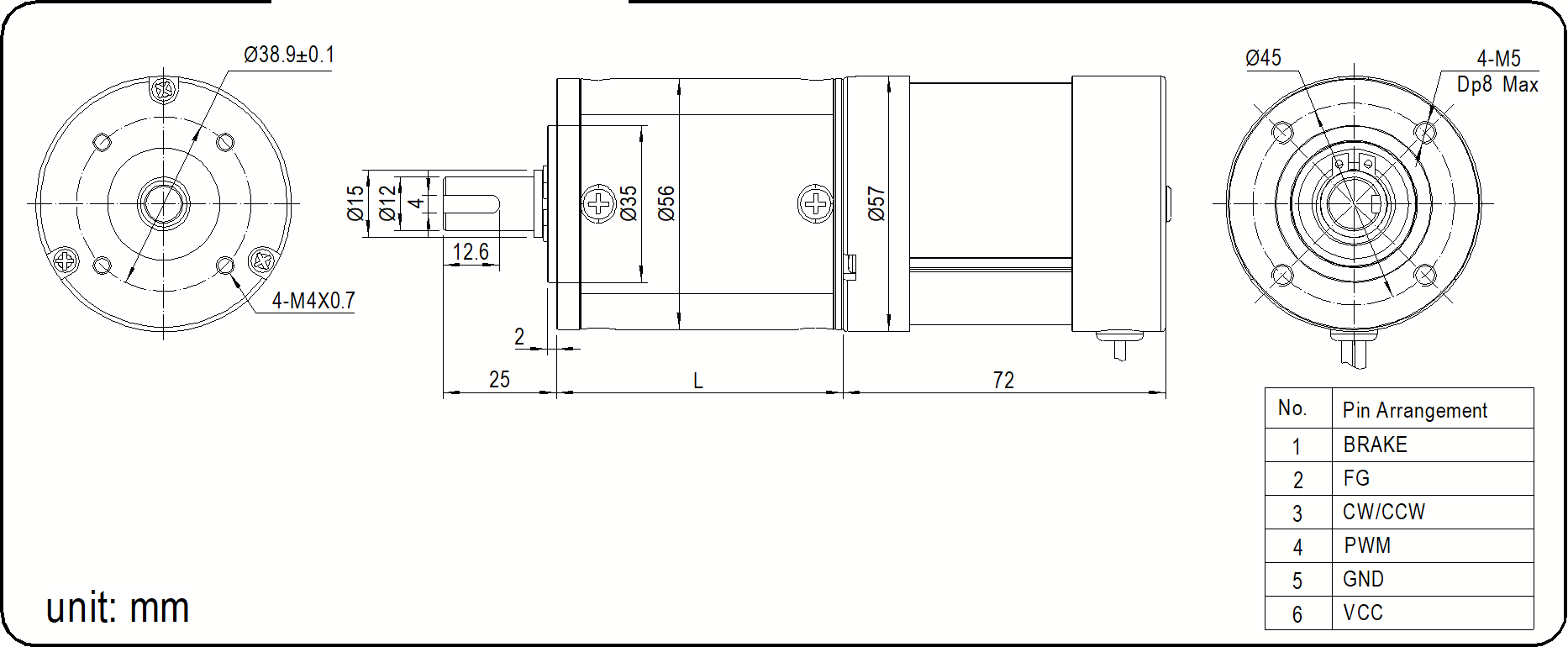

产品尺寸（单位：毫米）

DM-56PBL5772 dimensional drawing with mounting dimensions in mm



变速箱数据

Number of stages 1 2 3 4
Reduction Ratio i 3.7、5 13、18、25 49、67、92、125 181、246、336、458、625
Gearbox Length L (mm) 38.4 51.2 64 76.8
Breaking Torque (kgf.cm) 50 80 100 130
Gearbox Efficiency η 90% 81% 73% 65%



驱动电机数据

说明：以上直流电机数据用于直流减速电机的配置选型，按给定公式计算。

DC Motor Model Rated No Load Max Efficiency Load Stall
Volt. Current Speed Current Speed Torque P.out Torque Current
V A r/min A r/min g.cm W g.cm A
DM-BL5772-012-3200 12 ≤0.35 3200 ≤3.0 2934 1020 30.7 ≥8214.0 ≥17.0
DM-BL5772-012-6000 12 ≤0.75 6000 ≤6.3 5480 1080 60.7 ≥8297.5 ≥30.0
DM-BL5772-024-3300 24 ≤0.23 3300 ≤1.7 2953 1081 32.8 ≥8221.0 ≥9.0
DM-BL5772-024-6200 24 ≤0.47 6200 ≤3.8 5480 1303 73.2 ≥9065.0 ≥28.0



减速电机数据

说明：以上数据仅供参考。如需其他配置，可按下方给定公式计算，或直接联系我们。

DC Gear Motor Model Rated voltage No Load Max Efficiency Load Stall
Current Speed Current Speed Torque P.out Torque Current
V A r/min A r/min N.m W N.m A
DM-56PBL5772-0123200-3.7K 12 0.90 881.0 4.94 674.4 0.56 39.2 2.37 19.0
DM-56PBL5772-0123200-5K 12 0.90 642.5 4.87 496.0 0.75 38.8 3.28 19.0
DM-56PBL5772-0123200-13K 12 0.90 234.7 4.76 186.1 1.74 33.8 8.38 19.0
DM-56PBL5772-0123200-18K 12 0.90 180.1 4.38 139.4 2.42 35.4 10.73 19.0
DM-56PBL5772-0123200-25K 12 0.90 130.7 4.66 100.8 3.34 35.2 14.60 19.0
DM-56PBL5772-0123200-49K 12 1.10 65.6 4.73 51.1 5.06 27.1 22.92 19.0
DM-56PBL5772-0123200-67K 12 1.10 48.4 4.64 37.8 7.98 31.6 36.50 19.0
DM-56PBL5772-0123200-92K 12 1.10 35.5 4.69 27.2 10.05 28.6 43.24 19.0
DM-56PBL5772-0123200-125K 12 1.10 26.5 5.17 19.6 15.59 32.1 60.36 19.0
DM-56PBL5772-0123200-181K 12 1.40 18.0 4.92 13.8 18.74 27.0 79.83 19.0
DM-56PBL5772-0123200-246K 12 1.40 13.1 5.10 10.0 27.32 28.6 115.07 19.0
DM-56PBL5772-0123200-336K 12 1.40 9.4 4.55 7.6 29.59 23.5 156.38 19.0
DM-56PBL5772-0123200-458K 12 1.40 6.9 4.77 5.5 43.55 25.0 212.40 19.0
DM-56PBL5772-0123200-625K 12 1.40 5.2 4.77 4.0 55.05 23.1 247.41 19.0
DM-56PBL5772-0126000-3.7K 12 1.80 1620.1 8.23 1277.0 0.42 56.5 2.00 30.0
DM-56PBL5772-0126000-5K 12 1.80 1219.4 8.67 945.0 0.65 63.7 2.86 30.0
DM-56PBL5772-0126000-13K 12 1.80 428.7 8.25 355.0 1.32 49.1 7.8 30.0
DM-56PBL5772-0126000-18K 12 1.80 338.6 8.06 260.6 2.18 59.5 9.5 30.0
DM-56PBL5772-0126000-25K 12 1.80 246.0 8.37 191.0 3.05 60.9 13.6 30.0
DM-56PBL5772-0126000-49K 12 2.20 118.4 8.55 97.3 4.44 45.3 24.9 30.0
DM-56PBL5772-0126000-67K 12 2.20 89.9 8.78 70.2 7.23 53.1 33.0 30.0
DM-56PBL5772-0126000-92K 12 2.20 65.2 8.24 51.6 8.60 46.5 41.3 30.0
DM-56PBL5772-0126000-125K 12 2.20 49.4 9.04 37.9 13.29 52.8 62.2 30.0
DM-56PBL5772-0126000-181K 12 2.80 33.8 9.04 26.6 17.94 50.0 84.7 30.0
DM-56PBL5772-0126000-246K 12 2.80 25.0 8.62 19.1 21.85 43.7 96.0 30.0
DM-56PBL5772-0126000-336K 12 2.80 17.6 8.45 14.1 25.72 37.9 121.1 30.0
DM-56PBL5772-0126000-458K 12 2.80 13.0 7.95 10.4 34.26 37.5 174.7 30.0
DM-56PBL5772-0126000-625K 12 2.80 9.7 8.39 7.6 55.24 43.8 248.4 30.0
DM-56PBL5772-0243300-3.7K 24 0.45 908.6 2.90 673.3 0.68 47.6 2.61 10.0
DM-56PBL5772-0243300-5K 24 0.45 657.1 2.99 493.1 0.88 45.3 3.52 10.0
DM-56PBL5772-0243300-13K 24 0.45 242.8 2.83 184.3 2.13 41.0 8.8 10.0
DM-56PBL5772-0243300-18K 24 0.45 180.3 2.81 136.7 2.80 40.1 11.6 10.0
DM-56PBL5772-0243300-25K 24 0.45 131.7 2.62 101.9 3.46 37.0 15.3 10.0
DM-56PBL5772-0243300-49K 24 0.55 66.3 2.67 51.7 5.81 31.5 26.4 10.0
DM-56PBL5772-0243300-67K 24 0.55 49.7 2.86 36.9 9.50 36.7 36.9 10.0
DM-56PBL5772-0243300-92K 24 0.55 36.2 3.16 26.3 13.73 37.8 50.3 10.0
DM-56PBL5772-0243300-125K 24 0.55 26.9 2.92 19.7 17.41 35.9 65.4 10.0
DM-56PBL5772-0243300-181K 24 0.70 18.2 3.13 13.4 22.02 30.9 83.0 10.0
DM-56PBL5772-0243300-246K 24 0.70 13.6 3.03 9.9 31.31 32.6 116.8 10.0
DM-56PBL5772-0243300-336K 24 0.70 9.7 3.21 7.3 45.64 34.8 185.0 10.0
DM-56PBL5772-0243300-458K 24 0.70 7.1 2.84 5.5 53.44 30.7 236.9 10.0
DM-56PBL5772-0243300-625K 24 0.70 5.4 2.71 4.1 68.81 29.4 281.2 10.0
DM-56PBL5772-0246200-3.7K 24 0.90 1670.2 7.41 1289.1 0.94 126.9 4.12 29.0
DM-56PBL5772-0246200-5K 24 0.90 1247.6 7.62 953.3 1.25 124.3 5.28 29.0
DM-56PBL5772-0246200-13K 24 0.90 449.2 6.87 352.1 2.94 108.2 14.0 29.0
DM-56PBL5772-0246200-18K 24 0.90 339.6 8.37 253.0 4.80 127.1 18.8 29.0
DM-56PBL5772-0246200-25K 24 0.90 252.7 7.62 189.5 6.06 120.3 24.2 29.0
DM-56PBL5772-0246200-49K 24 1.10 121.1 7.09 97.5 9.07 92.6 46.5 29.0
DM-56PBL5772-0246200-67K 24 1.10 93.9 8.02 69.4 15.48 112.6 59.5 29.0
DM-56PBL5772-0246200-92K 24 1.10 66.8 7.49 52.3 18.13 99.4 83.7 29.0
DM-56PBL5772-0246200-125K 24 1.10 50.3 8.60 37.1 28.93 112.3 109.9 29.0
DM-56PBL5772-0246200-181K 24 1.40 34.2 7.44 26.6 33.72 93.9 152.4 29.0
DM-56PBL5772-0246200-246K 24 1.40 25.2 7.61 20.0 43.58 91.0 207.8 29.0
DM-56PBL5772-0246200-336K 24 1.40 18.5 7.72 14.5 58.15 88.3 287.7 29.0
DM-56PBL5772-0246200-458K 24 1.40 13.3 8.26 10.2 79.70 85.0 370.4 29.0
DM-56PBL5772-0246200-625K 24 1.40 10.0 7.97 7.7 111.03 89.5 477.2 29.0
The motor parameters are for reference only,please refer to real measured data; We can customize parameters according to customer requirements. Gear Motor Output Speed=DC Motor Speed/Gear Ratio (n=nm/i); Gear Motor Output Torque=DC Motor Torque*Gear Ratio*Gearbox Efficiency (t=tm*i*η).

关联产品

Brushless DC Gear Motor 12V DM 56PBL5086DM-56PBL5086
BLDC行星减速马达 直径：56mm 电压：12V~24VDC 转速：4RPM~800RPM 扭矩：1kg.cm~62kg.cm
BLDC Planetary Gearmotor DM 56PBL5074DM-56PBL5074
BLDC行星减速马达 直径：56mm 电压：12V~24VDC 转速：4RPM~800RPM 扭矩：1kg.cm~62kg.cm

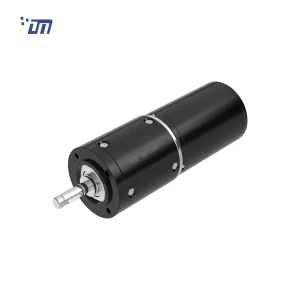

DM-52PBL5067 52mm brushless planetary gear motor, 12V/24V, side view, white backgroundDM-52PBL5067
