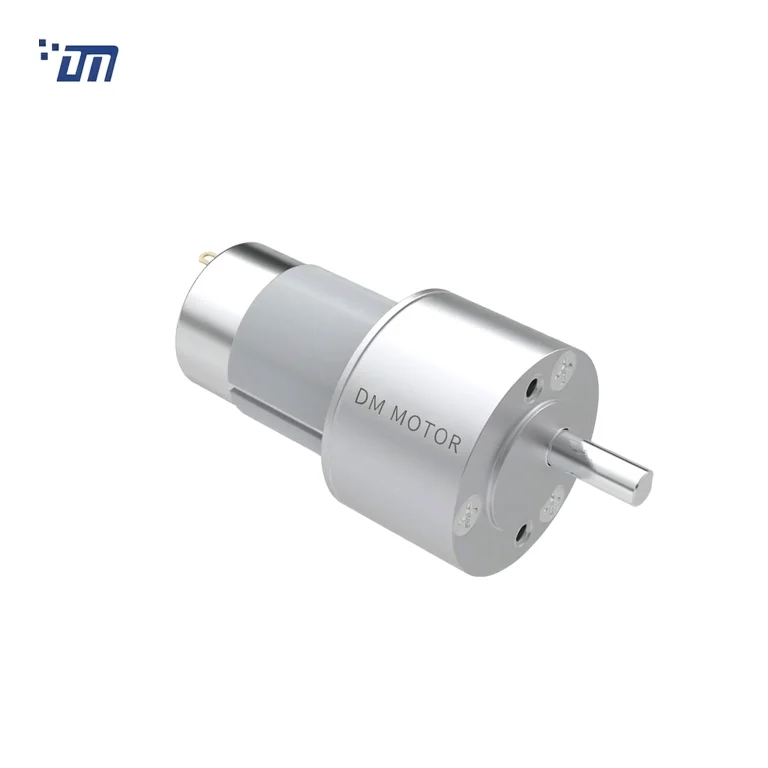

Low rpm DC Gear Motor DM 50SM545

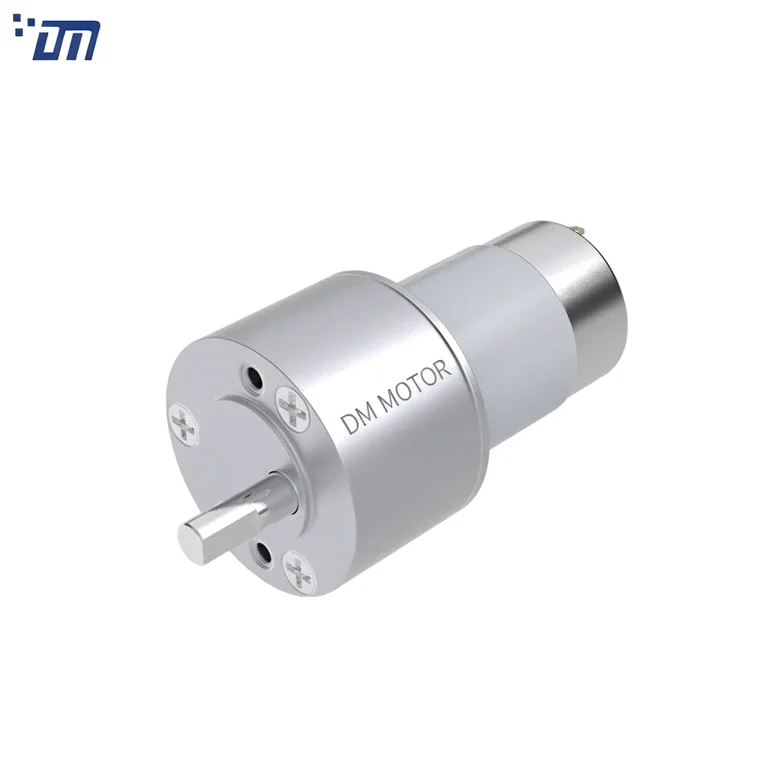

Micro Gear Motor Manufacturer DM 50SM545
Small DC Geared Motor DM 50SM545
Low rpm DC Gear Motor DM 50SM545
Micro Gear Motor Manufacturer DM 50SM545
Small DC Geared Motor DM 50SM545
QC CEQC RoHSQC SGSQC ISO

DM-50SM545

型号: DM-50SM545

直径：50mm

电压：12V~24VDC

转速：10RPM~600RPM

扭矩：0.5kg.cm~50kg.cm

1. CW/CCW

2. 电刷/碳刷

3. 正齿轮

4. 金属齿轮箱

定制化：

电压、电流、速度、扭矩、输出轴、直流电机、变速箱、传动比、直流电机电刷、电线、编码器、齿轮、噪音水平、使用寿命

典型应用：

自动快速锁门、装订机、自动电视支架、点钞机、聚光灯、卫生纸机、办公设备、家用电器、自动执行器

产品尺寸（单位：毫米）

DM 50RS545 DRAWING



变速箱传动比:

Number of stages 2 3 4 5
Reduction Ratio i 9 21、25.5 50、60、72 118、142、170、205
Gearbox Length L (mm) 21.9 26.4 30.9 35.4
Breaking Torque(N.m) 20 25 30 30
Gearbox Efficiency 81% 73% 65% 59%



直流电机数据:

备注：以上直流电机数据用于根据给定公式定制直流减速电机.

DC Motor Model Rated No Load Max Efficiency Load Stall
Volt. Current Speed Current Speed Torque P.out Torque Current
V mA r/min mA r/min gf.cm W gf.cm mA
DM-545-012-3000 12 ≤110 3000 ≤450 2200 100 2.3 ≥320 ≥1440
DM-545-012-4500 12 ≤220 4500 ≤800 3300 150 5.1 ≥480 ≥2400
DM-545-012-6000 12 ≤350 6000 ≤1500 4500 200 9.2 ≥640 ≥4400
DM-545-024-3000 24 ≤60 3000 ≤230 2200 100 2.3 ≥320 ≥720
DM-545-024-4500 24 ≤110 4500 ≤400 3300 150 5.1 ≥480 ≥1200



减速电机数据:

备注：以上图表中的数据仅供参考。如需其他配置，可根据以下公式计算，或直接联系我们.

DC Gear Motor Model Rated voltage No Load Max Efficiency Load Stall
Current Speed Current Speed Torque P.out Torque Current
V A r/min A r/min kgf.cm W kgf.cm A
DM-50SM54501256.4-50K 12 0.19 56.4 0.53 41.8 4.0 1.93 17.0 1.52
DM-50SM54501250.7-118K 12 0.20 50.7 1.22 43.7 13.1 5.89 95.2 7.56
DM-50SM545012065-118K 12 0.68 65.0 2.92 51.0 24.8 13.03 115.5 11.07
DM-50SM54502454.5-50K 24 0.10 54.5 0.36 42.0 6.0 2.67 26.0 1.22
DM-50SM54502467.9-118K 24 0.23 67.9 1.31 55.7 22.2 12.71 123.4 6.22
DM-50SM545012067-118K 12 0.6 67 2.067 53.9 18.44 10.40 104.04 9.826
DM-50SM545024060-50K 24 0.18 60 0.313 48.0 5.56 2.793 30.77 1.381
The motor parameters are for reference only,please refer to real measured data;
We can customize parameters according to customer requirements.
Gear Motor Output Speed=DC Motor Speed/Gear Ratio ( n=nm/i)
Gear Motor Output Torque=DC Motor Torque*Gear Ratio*Gearbox Efficiency. ( t=tm*i*η)
