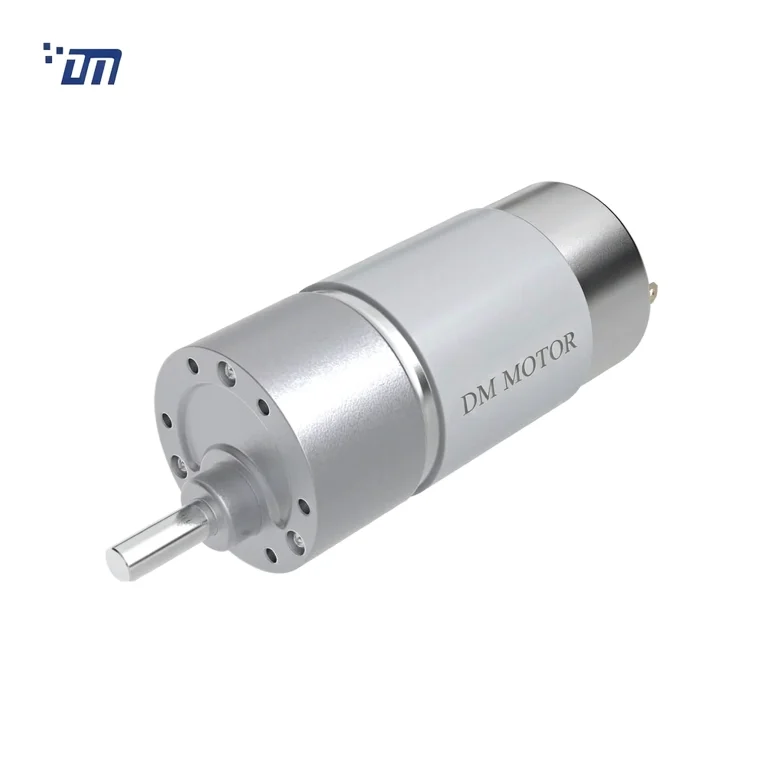

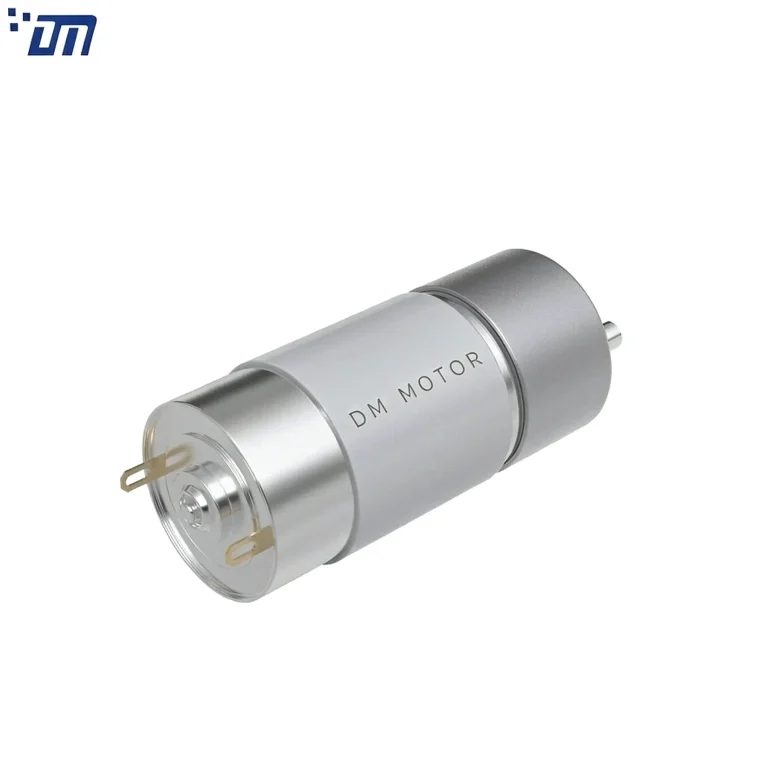

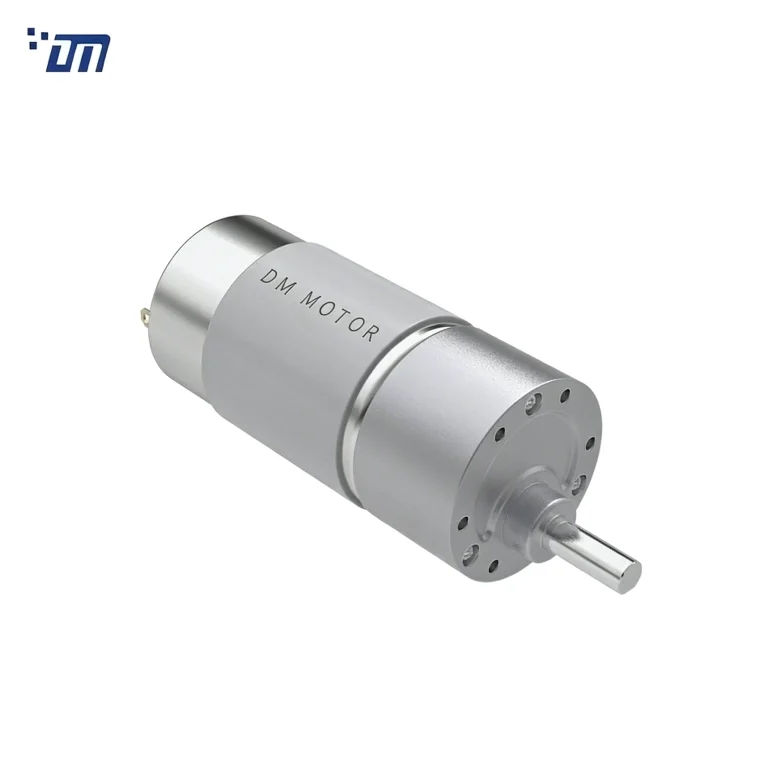

DM-37SM555

型号: DM-37SM555

直径：37mm

电压：12V~24VDC

转速：2RPM~700RPM

扭矩：0.5kg.cm~27kg.cm

1. CW/CCW

2. 电刷/碳刷

3. 正齿轮

4. 金属齿轮箱

定制化：

电压、电流、速度、扭矩、输出轴、直流电机、变速箱、传动比、直流电机电刷、电线、编码器、齿轮、噪音水平、使用寿命

典型应用：

自动快速锁门、装订机、自动电视支架、点钞机、聚光灯、卫生纸机、办公设备、家用电器、自动执行器

产品尺寸（单位：毫米）



变速箱传动比:

Number of stages 2 3 4 5 6 7
Reduction Ratio i 6、8、10 20、30 61、90 107、122、 184、270 311、414、 552、810 1243 1657、2430
Gearbox Length L (mm) 19 22.5 25 27.5 30 31.5
Breaking Torque(kgf.cm) 8 10 30 30 40 40
Gearbox Efficiency 81% 72% 65% 59% 53% 47%



直流电机数据:

备注：以上直流电机数据用于根据给定公式定制直流齿轮电机.

DC Motor Model Rated No Load Max Efficiency Load Stall
Volt. Current Speed Current Speed Torque P.out Torque Current
V mA r/min mA r/min gf.cm W gf.cm mA
DM-555-012-3000 12 ≤140 3000 ≤800 2200 150 3.4 ≥480 ≥2400
DM-555-012-4500 12 ≤220 4500 ≤1200 3300 220 7.4 ≥700 ≥3840
DM-555-012-6000 12 ≤350 6000 ≤2000 4500 300 13.8 ≥960 ≥4800
DM-555-024-3000 24 ≤70 3000 ≤400 2200 150 3.4 ≥480 ≥1280
DM-555-024-4500 24 ≤110 4500 ≤600 3300 220 7.4 ≥700 ≥2400



齿轮电机数据:

备注：以上图表中的数据仅供参考。如需其他配置，可根据以下公式计算，或直接联系我们.

DC Gear Motor Model Rated voltage No Load Max Efficiency Load Stall
Current Speed Current Speed Torque P.out Torque Current
V A r/min A r/min kgf.cm W kgf.cm A
DM-37SM55500695.1-61K 6 0.54 95.1 1 .99 74.0 5.4 4.13 24.4 7.1
DM-37SM55501216.2-178K 12 0.15 16.2 0.69 13.3 20.9 2.86 115.2 3.18
DM-37SM55501294.5-30K 12 0.13 94.5 0.58 78.6 4.3 3.51 25.8 2.78
DM-37SM55501272.4-61K 12 0.33 72.4 1 .68 58.8 14.4 8.72 76.9 7.55
DM-37SM555024553-15K 24 0.33 553 1.424 464.8 3.766 18.33 25.26 8.434
DM-37SM555012150-30K 12 0.38 150 1.055 108.9 4.406 5.024 20.797 4.058
DM-37SM55502466.6-90K 24 0.35 66.6 1.76 53.4 23.9 13.12 104.8 4.54
DM-37SM55501216.6-270K 12 0.42 16.6 1.199 13.2 3.8 5.366 21 5.387
DM-37SM5557.4300-20K 7.4 0.85 300 1.909 240.8 2.7 6.806 16.202 9.469
DM-37SM555012011-270K 13 0.2 11 0.592 8.5 2.8 2.558 15 2.563
DM-37SM555024038-184K 24 0.35 38 1.567 30.1 4.008 12.62 19.471 6.392
DM-37SM555012147-61K 12 1 147 1.924 127.7 7.23 9.669 58.23 13.52
DM-37SM555012100-90K 12 1 100 2.553 79.5 16.41 13.66 101.63 12.95
DM-37SM555024147-61K 24 0.45 147 1.679 122.5 15.63 20.04 104.19 9.667
DM-37SM555012600-10K 12 0.55 600 1.600 458.4 1.782 8.550 9.688 7.358
DM-37SM5554.511.2-178K 4.5 0.38 11.2 0.517 7.8 7.66 0.622 32.9 1.782
The motor parameters are for reference only,please refer to real measured data;
We can customize parameters according to customer requirements.
Gear Motor Output Speed=DC Motor Speed/Gear Ratio ( n=nm/i)
Gear Motor Output Torque=DC Motor Torque*Gear Ratio*Gearbox Efficiency. ( t=tm*i*η)
