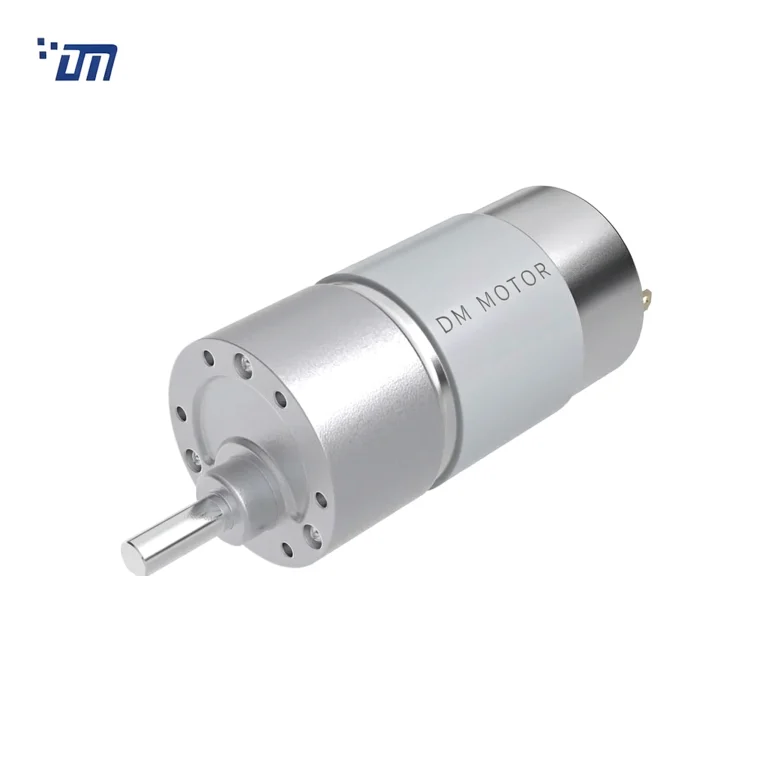

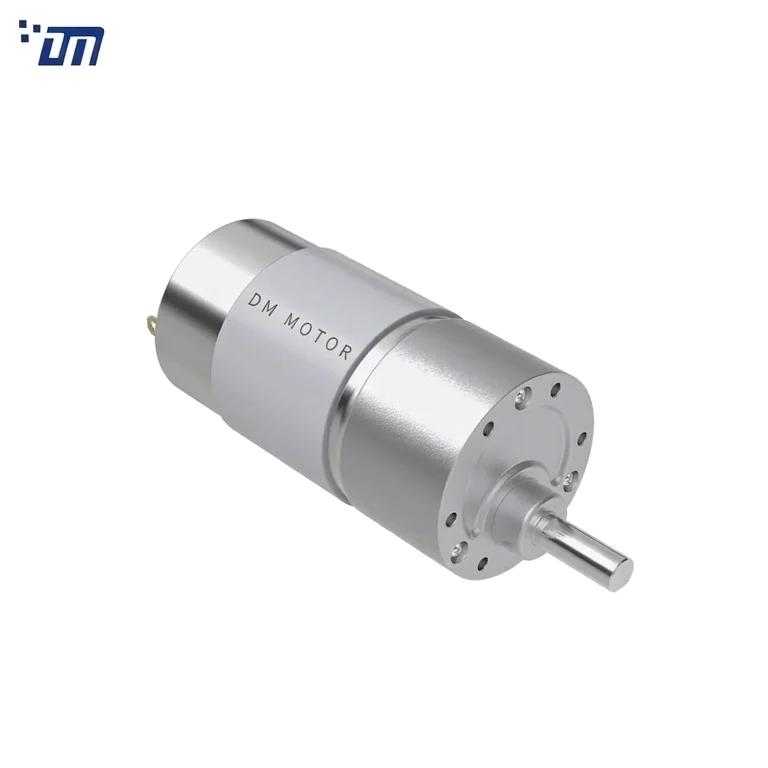

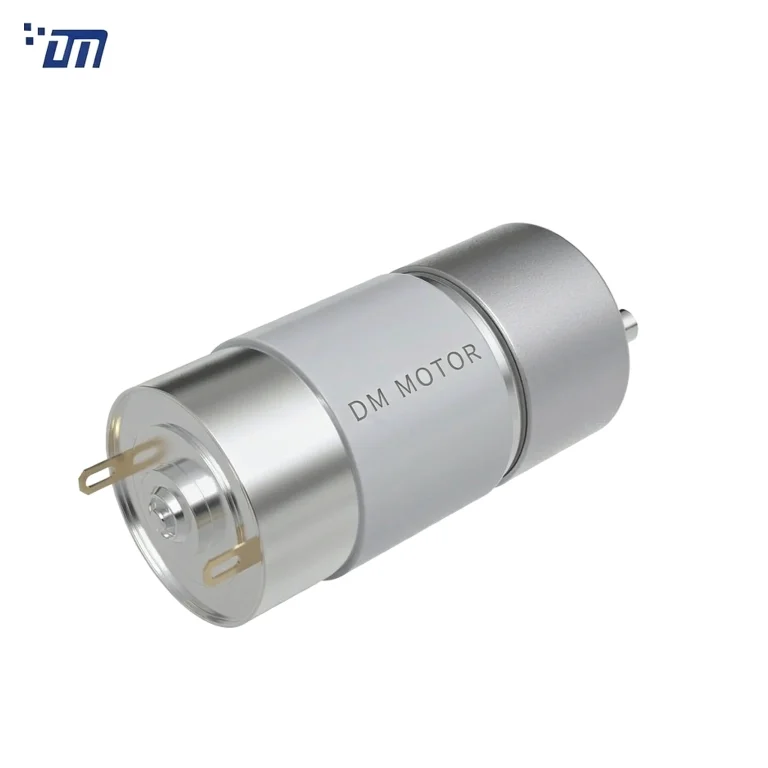

DM-37SM545

型号: DM-37SM545

直径：37mm

电压：12V~24VDC

转速：2RPM~700RPM

扭矩：1kg.cm~27kg.cm

1. CW/CCW

2. 电刷/碳刷

3. 正齿轮

4. 金属齿轮箱

定制化：

电压、电流、速度、扭矩、输出轴、直流电机、变速箱、传动比、直流电机电刷、电线、编码器、齿轮、噪音水平、使用寿命

典型应用：

自动快速锁门、装订机、自动电视支架、点钞机、聚光灯、卫生纸机、办公设备、家用电器、自动执行器

产品尺寸（单位：毫米）



变速箱传动比:

Number of stages 2 3 4 5 6 7
Reduction Ratio i 6、8、10 20、30 61、90 107、122、 184、270 311、414、 552、810 1243 1657、2430
Gearbox Length L (mm) 19 22.5 25 27.5 30 31.5
Breaking Torque(kgf.cm) 8 10 30 30 40 40
Gearbox Efficiency 81% 72% 65% 59% 53% 47%



直流电机数据:

备注：以上直流电机数据用于根据给定公式定制直流齿轮电机.

DC Motor Model Rated No Load Max Efficiency Load Stall
Volt. Current Speed Current Speed Torque P.out Torque Current
V mA r/min mA r/min gf.cm W gf.cm mA
DM-545-012-3000 12 ≤110 3000 ≤450 2200 1 00 2.3 ≥320 ≥1440
DM-545-012-4500 12 ≤220 4500 ≤ 800 3300 1 50 5.1 ≥480 ≥2400
DM-545-012-6000 12 ≤350 6000 ≤1500 4500 200 9.2 ≥640 ≥4400
DM-545-024-3000 24 ≤60 3000 ≤230 2200 1 00 2.3 ≥320 ≥720
DM-545-024-4500 24 ≤110 4500 ≤400 3300 150 5.1 ≥ 480 ≥1200



齿轮电机数据:

备注：以上图表中的数据仅供参考。如需其他配置，可根据以下公式计算，或直接联系我们.

DC Gear Motor Model Rated voltage No Load Max Efficiency Load Stall
Current Speed Current Speed Torque P.out Torque Current
V A r/min A r/min kgf.cm W kgf.cm A
DM-37SM5450129.9-311K 12 0.11 9.9 0.31 7.5 12.2 0.94 50.8 0.96
DM-37SM54501236.5-90K 12 0.18 36.5 0.79 28.6 12.0 3.52 55.1 2.98
DM-37SM54501237.1-121K 12 0,23 37.1 0.95 28.7 16.0 4.85 72.0 3.42
DM-37SM54501272.6-61K 12 0.21 72.6 0.93 58.1 7.1 4.22 35.3 3.77
DM-37SM54502478.6-61K 24 0.23 78.6 0.67 58.0 6.7 4.0 23.1 1.31
DM-37SM54502428.8-184K 24 0.255 28.8 0.483 25.4 3 4.420 13.769 3.524
DM-37SM545024450-10K 24 0.25 450 0.411 375.7 1.137 4.474 7.437 2.263
DM-37SM545024333-30K 24 0.45 333 1.172 290.5 4.7 14.11 45.16 10.40
DM-37SM54502478.6-61K 24 0.23 78.6 0.448 58.0 6.594 4.003 28.349 1.544
The motor parameters are for reference only,please refer to real measured data;
We can customize parameters according to customer requirements.
Gear Motor Output Speed=DC Motor Speed/Gear Ratio ( n=nm/i)
Gear Motor Output Torque=DC Motor Torque*Gear Ratio*Gearbox Efficiency. ( t=tm*i*η)
