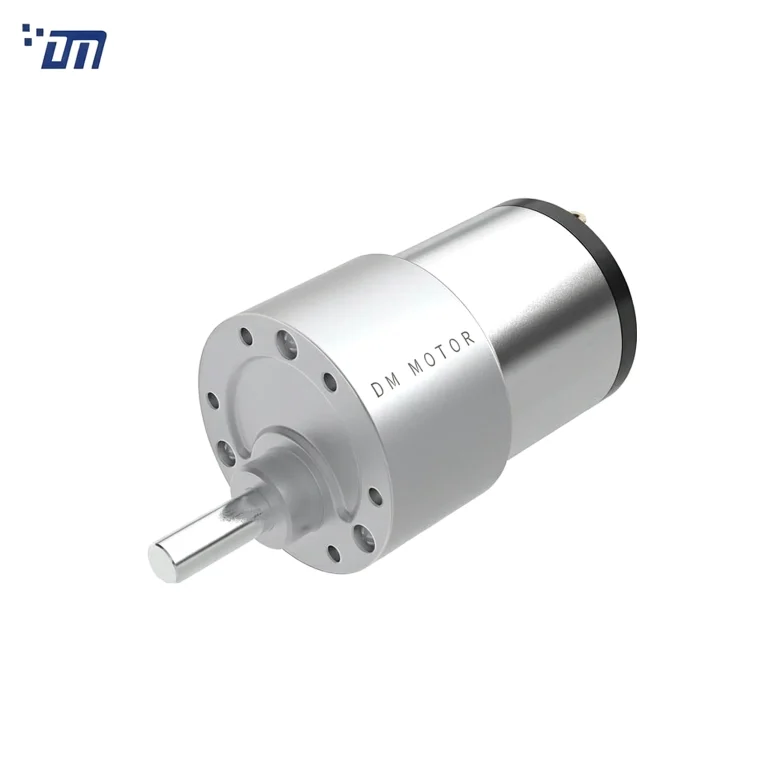

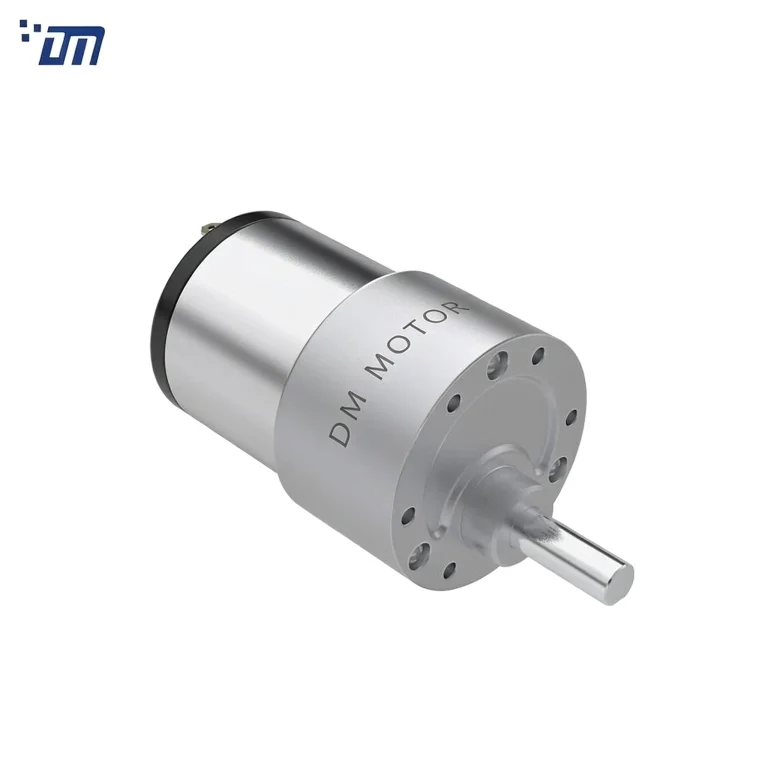

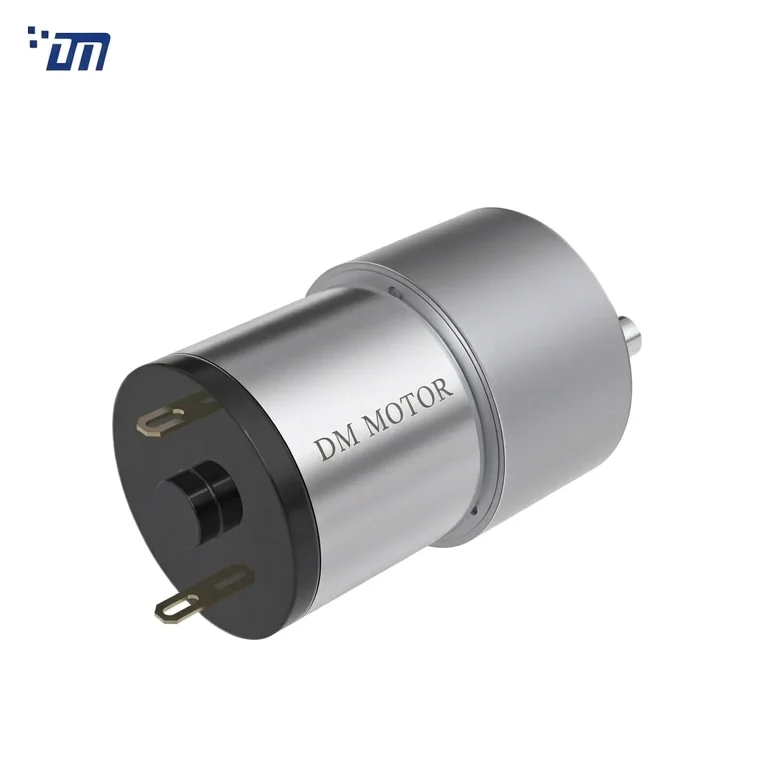

DM-37SM528

型号: DM-37SM528

直径：37mm

电压：6V~24VDC

转速：2RPM~900RPM

扭矩：0.5kg.cm~26kg.cm

1. CW/CCW

2. 电刷/碳刷

3. 正齿轮

4. 金属齿轮箱

定制化：

电压、电流、速度、扭矩、输出轴、直流电机、变速箱、传动比、直流电机电刷、电线、编码器、齿轮、噪音水平、使用寿命

典型应用：

自动快速锁门、装订机、自动电视支架、点钞机、聚光灯、卫生纸机、办公设备、家用电器、自动执行器

产品尺寸（单位：毫米）



变速箱传动比:

Number of stages 2 3 4 5 6 7
Reduction Ratio i 6、8、10 20、30 61、90 107、122、 184、270 311、414、 552、810 1243 1657、2430
Gearbox Length L (mm) 19 22.5 25 27.5 30 31.5
Breaking Torque(kgf.cm) 8 10 30 30 40 40
Gearbox Efficiency 81% 72% 65% 59% 53% 47%



直流电机数据:

备注：以上直流电机数据用于根据给定公式定制直流齿轮电机.

DC Motor Model Rated No Load Max Efficiency Load Stall
Volt. Current Speed Current Speed Torque P.out Torque Current
V mA r/min mA r/min gf.cm W gf.cm mA
DM-528-012-3000 12 ≤40 3000 ≤180 2200 40 0.9 ≥160 ≥720
DM-528-012-4500 12 ≤60 4500 ≤350 3300 60 2.0 ≥210 ≥1400
DM-528-012-6000 12 ≤70 6000 ≤720 4500 80 3.7 ≥300 ≥2800
DM-528-024-3000 24 ≤15 3000 ≤80 2200 40 0.9 ≥140 ≥320
DM-528-024-4500 24 ≤25 4500 ≤180 3300 60 2.0 ≥210 ≥730



齿轮电机数据:

备注：以上图表中的数据仅供参考。如需其他配置，可根据以下公式计算，或直接联系我们.

DC Gear Motor Model Rated voltage No Load Max Efficiency Load Stall
Current Speed Current Speed Torque P.out Torque Current
V A r/min A r/min kgf.cm W kgf.cm A
DM-37SM52800616.8-270K 6 0.08 16.8 0.35 14.1 5.0 0.79 34.5 1.84
DM-37SM528006230.4-30K 6 0.22 230.4 0.97 191.8 1.2 2.39 7.3 4.66
DM-37SM528006133.6-61K 6 0.22 133.6 1.03 110.2 2.5 2.78 14.0 4.91
DM-37SM5280123.4-810K 12 0.05 3.4 0.15 2.5 18.8 0,49 71.2 0.42
DM-37SM528012190.9-30K 12 0.07 190.9 0.29 158.8 0.9 1.44 5.3 1.42
DM-37SM528012098-61K 12 0.05 98 0.181 81.6 1.262 1.078 10.995 1.457
DM-37SM528024340-20K 24 0.135 340 0.119 293.8 0.056 1.713 0.518 1.019
DM-37SM528024062-121K 24 0.06 62 0.157 53.1 2.782 1.547 26.248 1.336
DM-37SM5287.4022-90K 7.4 0.03 22 0.098 18.0 1.555 0.292 8.935 0.477
DM-37SM5287.427.8-90K 7.4 0.05 27.8 0.130 22.0 1.537 0.354 9.157 0.613
DM-37SM528-024200-30K 24 0.09 200 0.183 166.0 1.097 1.907 7.272 0.993
DM-37SM528024106-61K 24 0.21 106 0.266 80.1 2.874 2.411 15.044 1.153
DM-37SM528024400-20K 24 0.21 400 0.321 331.0 0.847 2.932 5.371 1.691
DM-37SM528024098-61K 24 0.105 98 0.243 74.6 2.698 2.107 15.33 1.098
DM-37SM528024066-90K 24 0.105 66 0.293 47.7 4.884 2.438 21.36 1.059
The motor parameters are for reference only,please refer to real measured data;
We can customize parameters according to customer requirements.
Gear Motor Output Speed=DC Motor Speed/Gear Ratio ( n=nm/i)
Gear Motor Output Torque=DC Motor Torque*Gear Ratio*Gearbox Efficiency. ( t=tm*i*η)

关联产品

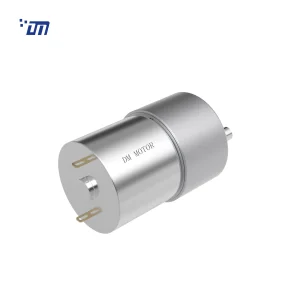

DM-37SM3530
直流正齿轮马达 直径：37mm 电压：12V~24VDC 转速：2RPM~1000RPM 扭矩：0.5kg.cm~30kg.cm

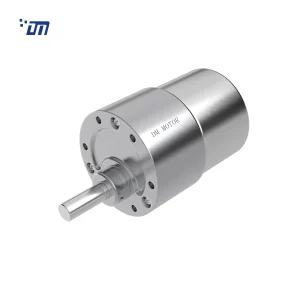

DM-37SM3525
直流正齿轮电机 直径：37mm 电压：6V~24VDC 转速：3RPM~500RPM 扭矩：0.4kg.cm~23kg.cm

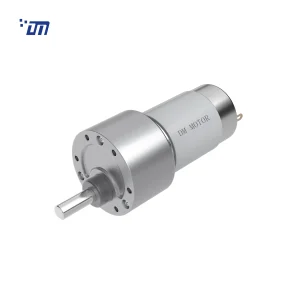

DM-37SM395
