12 Volt DC Motor 10rpm DM 37SM520

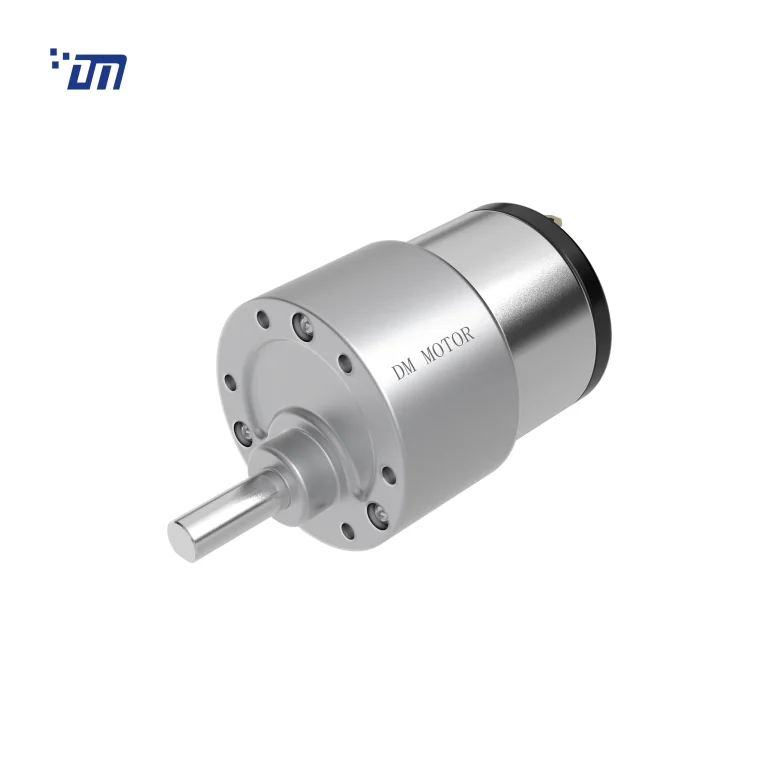

DC Spur Gear Motor DM 37SM520
DC Spur Gear Motor Factory DM 37SM520
12 Volt DC Motor 10rpm DM 37SM520
DC Spur Gear Motor DM 37SM520
DC Spur Gear Motor Factory DM 37SM520
QC CEQC RoHSQC SGSQC ISO

DM-37SM520

型号: DM-37SM520

直径：37mm

电压：6V~24VDC

转速：2RPM~900RPM

扭矩：0.16kg.cm~15kg.cm

1. CW/CCW

2. 电刷/碳刷

3. 正齿轮

4. 金属齿轮箱

定制化：

电压、电流、速度、扭矩、输出轴、直流电机、变速箱、传动比、直流电机电刷、电线、编码器、齿轮、噪音水平、使用寿命

典型应用：

自动快速锁门、装订机、自动电视支架、点钞机、聚光灯、卫生纸机、办公设备、家用电器、自动执行器

产品尺寸（单位：毫米）

DM 37RS520 DRAWING



变速箱传动比:

Number of stages 2 3 4 5 6 7
Reduction Ratio i 6、8、10 20、30 61、90 107、122、 184、270 311、414、 552、810 1243 1657、2430
Gearbox Length L (mm) 19 22.5 25 27.5 30 31.5
Breaking Torque(N.m) 8 10 30 30 40 40
Gearbox Efficiency 81% 72% 65% 59% 53% 47%



直流电机数据:

备注：以上直流电机数据用于根据给定公式定制直流减速电机.

DC Motor Model Rated No Load Max Efficiency Load Stall
Volt. Current Speed Current Speed Torque P.out Torque Current
V mA r/min mA r/min gf.cm W gf.cm mA
DM-520-012-3000 12 ≤20 3000 ≤110 2200 25 0.6 ≥100 ≥400
DM-520-012-4500 12 ≤30 4500 ≤150 3300 35 1.2 ≥140 ≥850
DM-520-012-6000 12 ≤40 6000 ≤400 4500 45 2.1 ≥180 ≥1400
DM-520-024-3000 24 ≤15 3000 ≤60 2200 25 0.6 ≥100 ≥200
DM-520-024-4500 24 ≤20 4500 ≤80 3300 35 1.2 ≥140 ≥420



减速电机数据:

备注：以上图表中的数据仅供参考。如需其他配置，可根据以下公式计算，或直接联系我们.

DC Gear Motor Model Rated voltage No Load Max Efficiency Load Stall
Current Speed Current Speed Torque P.out Torque Current
V A r/min A r/min kgf.cm W kgf.cm A
DM-37SM52000624.2-121K 6 0.06 24.2 0.23 18.4 2.12 0.4 8.9 0.76
DM-37SM52001211.9-270K 12 0.02 11.9 0.1 9.6 4.83 0.48 25.53 0.45
DM-37SM52001210.1-310K 12 0.02 10.1 0.1 8.0 5.1 0.42 24.28 0.39
DM-37SM52001225.7-184K 12 0.04 25.7 0.19 21.2 3.8 0.83 21.0 0.91
DM-37SM5200128.3-552K 12 0.04 8.3 0.16 6.9 9.79 0.69 55.97 0.76
DM-37SM5200067.4-810K 6 0.12 7.4 0.390 5.9 10.28 27.0 61.59 1.922
DM-37SM5207.4147-61K 7.4 0.27 147 0.637 116.8 1.542 1.886 8.833 3.105
DM-37SM520015300-30K 15 0.18 300 0.371 232.5 0.918 2.236 4.805 1.546
DM-37SM5207.4079-61K 7.4 0.11 79 7.410 59.4 1.036 0.644 5.518 1.095
DM-37SM5207.4098-61K 7.4 0.11 98 0.324 76.0 1.109 36.8 6.37 1.577
DM-37SM5207.4300-30K 7.4 0.21 300 0.130 268.0 0.2 0.561 4.994 3.555
DM-37SM5200063.7-810K 6 0.085 3.7 0.176 2.6 8.5 0.231 32.15 0.495
DM-37SM5203.7300-30K 3.7 0.5 300 1.508 237.0 0.907 2.250 5.371 7.075
DM-37SM5207.4022-90K 7.4 0.03 22 0.102 12.9 1.231 0.166 3.042 0.198
DM-37SM52000312.7-552K 3 0.27 12.7 0.605 9.8 5.3 0.535 24.3 2.220
The motor parameters are for reference only,please refer to real measured data;
We can customize parameters according to customer requirements.
Gear Motor Output Speed=DC Motor Speed/Gear Ratio ( n=nm/i)
Gear Motor Output Torque=DC Motor Torque*Gear Ratio*Gearbox Efficiency. ( t=tm*i*η)
