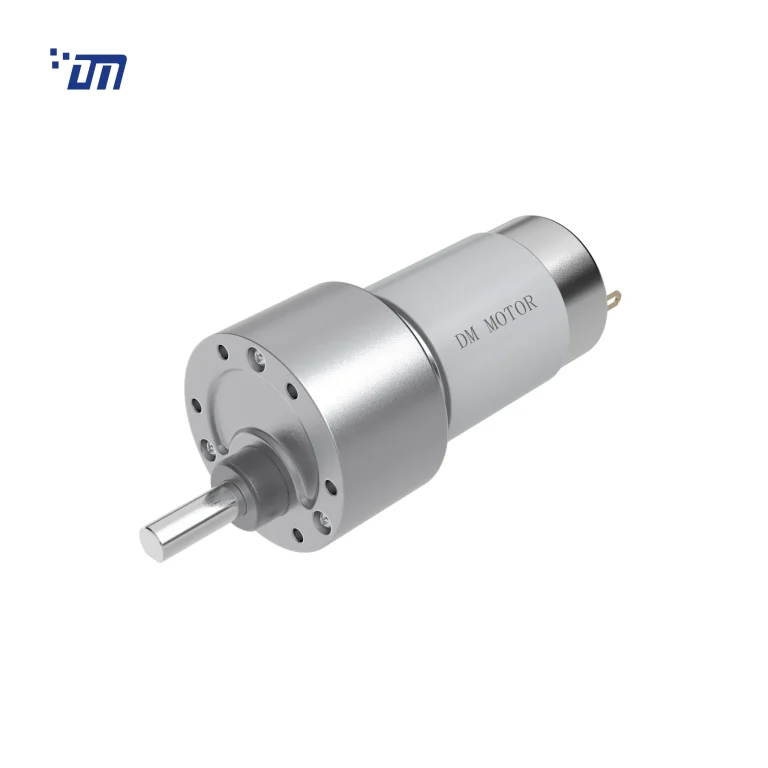

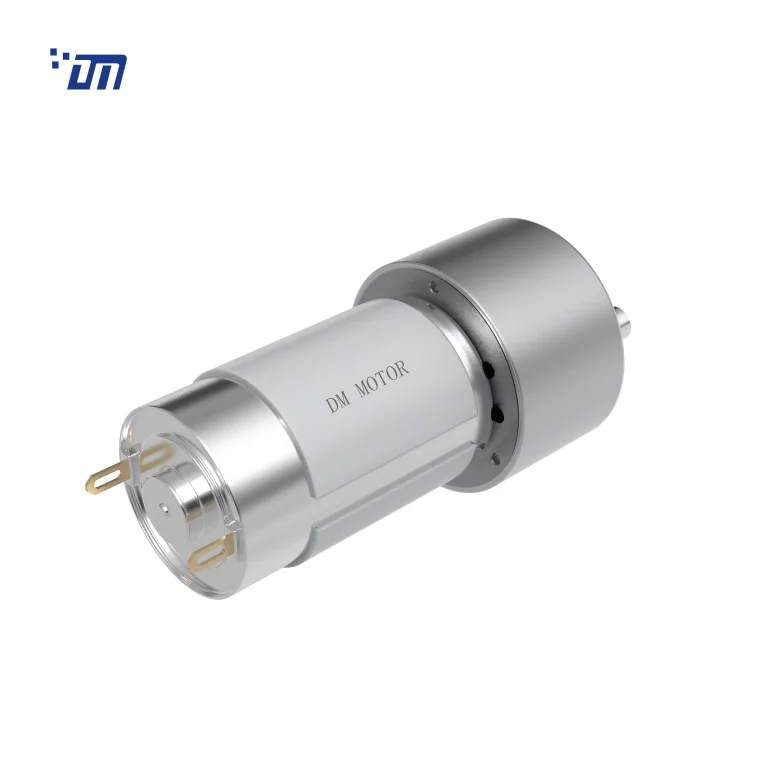

DM-37SM395

型号: DM-37SM395

直径：37mm

电压：6V~24VDC

转速：2RPM~900RPM

扭矩：1kg.cm~30kg.cm

1. CW/CCW

2. 电刷/碳刷

3. 正齿轮

4. 金属齿轮箱

定制化：

电压、电流、转速、扭矩、输出轴、直流电机、变速箱、传动比、直流电机电刷、电线、编码器、齿轮、噪音水平、使用寿命

典型应用：

自动快速锁门、装订机、自动电视支架、点钞机、聚光灯、卫生纸机、办公设备、家用电器、自动执行器

产品尺寸（单位：毫米）



变速箱传动比:

Number of stages 2 3 4 5 6 7
Reduction Ratio i 6、8、10 20、30 61、90 107、122、 184、270 311、414、 552、810 1243 1657、2430
Gearbox Length L (mm) 19 22.5 25 27.5 30 31.5
Breaking Torque(kgf.cm) 8 10 30 30 40 40
Gearbox Efficiency 81% 72% 65% 59% 53% 47%



直流电机数据:

备注：以上直流电机数据用于根据给定公式定制直流齿轮电机.

DC Motor Model Rated No Load Max Efficiency Load Stall
Volt. Current Speed Current Speed Torque P.out Torque Current
V mA r/min mA r/min gf.cm W gf.cm mA
DM-395-012-3000 12 ≤60 3000 ≤250 2200 65 1.5 ≥110 ≥360
DM-395-012-4500 12 ≤90 4500 ≤430 3300 80 2.7 ≥210 ≥960
DM-395-012-6000 12 ≤130 6000 ≤750 4800 1 00 4.9 ≥280 ≥1600
DM-395-024-3000 24 ≤40 3000 ≤120 2200 65 1.5 ≥110 ≥160
DM-395-024-4500 24 ≤60 4500 ≤220 3300 80 2.7 ≥180 ≥380



齿轮电机数据:

备注：以上图表中的数据仅供参考。如需其他配置，可根据以下公式计算，或直接联系我们.

DC Gear Motor Model Rated voltage No Load Max Efficiency Load Stall
Current Speed Current Speed Torque P.out Torque Current
V A r/min A r/min kgf.cm W kgf.cm A
DM-37SM39501299.8-61K 12 0.21 99.8 0.78 78.5 0.47 3.80 22.00 2.91
DM-37SM395012715.1-10K 12 0.16 715.1 0.75 604.0 7 4.31 44.8 3.97
DM-37SM395012993.8-10K 12 0.21 993.8 1.31 854.9 9.4 8.25 67.3 8.05
DM-37SM39502447.7-61K 24 0.03 47.7 0.12 37.0 25.5 0.97 113.2 0.41
DM-37SM395024073-100K 24 0.24 73 0.587 57.3 9.02 5.413 46.44 2.531
DM-37SM395006016-270K 6 0.27 16 0.616 11.4 9.51 1.131 4.203 2.144
DM-37SM395006204-21K 6 0.27 204 0.711 148.7 0.955 1.487 3.973 2.330
DM-37SM395006430-10K 6 0.27 430 0.740 306.5 0.461 1.479 0.2 2.423
DM-37SM39502433.7-90K 24 0.03 33.7 0.12 26.8 0.03 0.92 0.16 0.41
The motor parameters are for reference only,please refer to real measured data;
We can customize parameters according to customer requirements.
Gear Motor Output Speed=DC Motor Speed/Gear Ratio ( n=nm/i)
Gear Motor Output Torque=DC Motor Torque*Gear Ratio*Gearbox Efficiency. ( t=tm*i*η)
