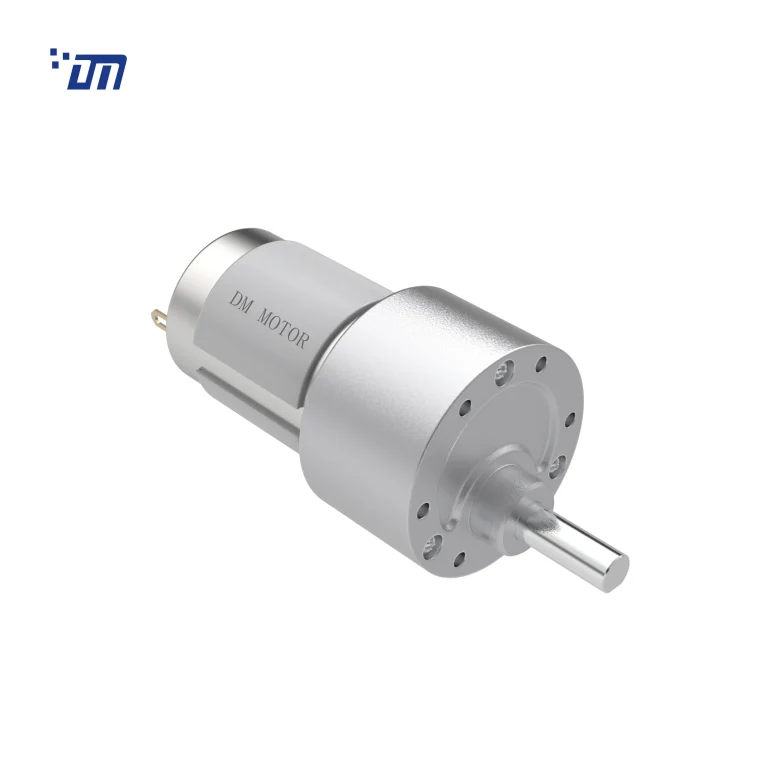

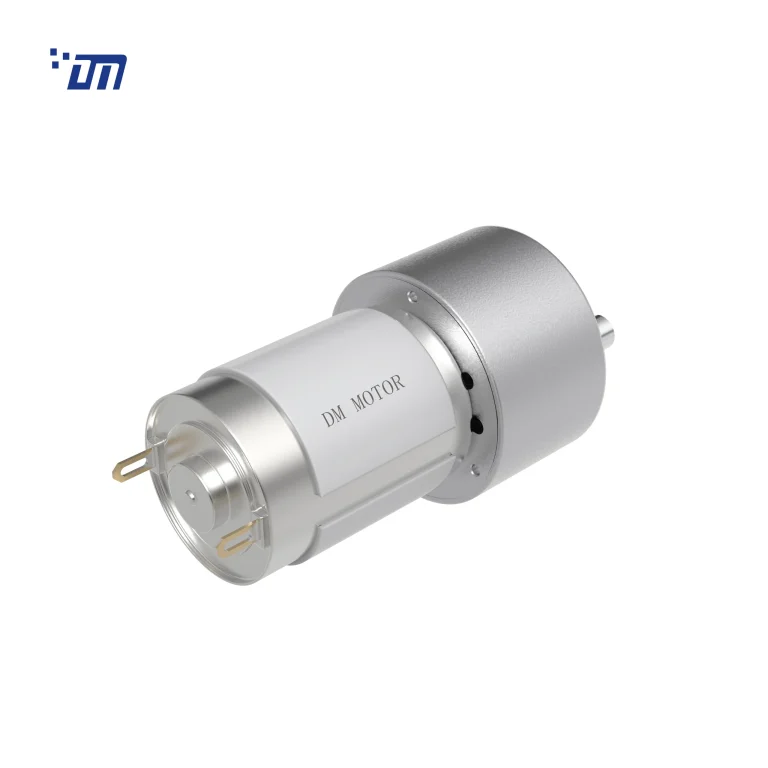

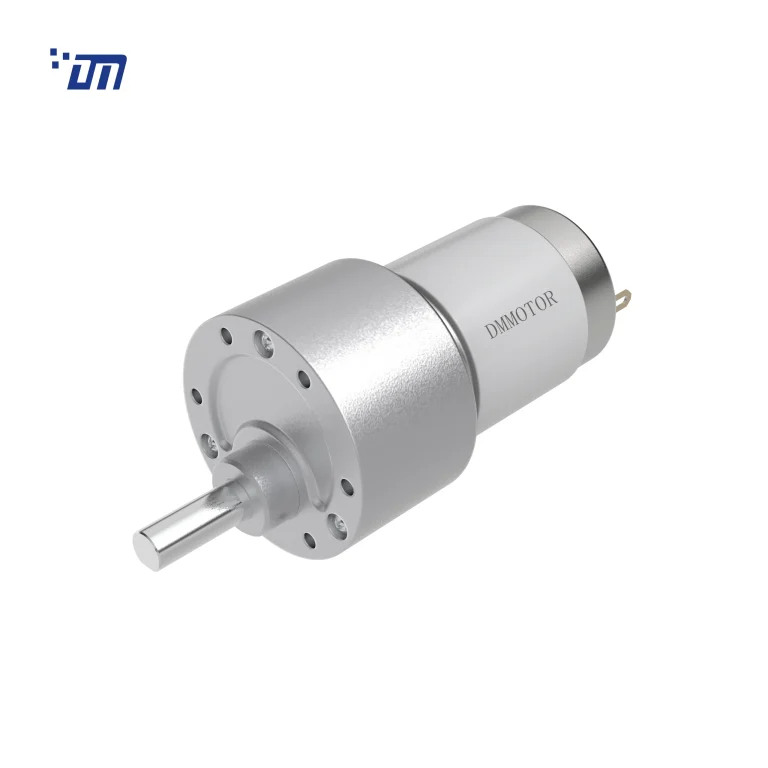

DM-37SM385

型号: DM-37SM385

直径：37mm

电压：6V~24VDC

转速：6RPM~500RPM

扭矩：0.6kg.cm~30kg.cm

1. CW/CCW

2. 电刷/碳刷

3. 正齿轮

4. 金属齿轮箱

定制化：

电压、电流、转速、扭矩、输出轴、直流电机、变速箱、传动比、直流电机电刷、电线、编码器、齿轮、噪音水平、使用寿命

典型应用：

自动快速锁门、装订机、自动电视支架、点钞机、聚光灯、卫生纸机、办公设备、家用电器、自动执行器

产品尺寸（单位：毫米）



变速箱传动比:

Number of stages 2 3 4 5 6 7
Reduction Ratio i 6、8、10 20、30 61、90 107、122、 184、270 311、414、 552、810 1243 1657、2430
Gearbox Length L (mm) 19 22.5 25 27.5 30 31.5
Breaking Torque(kgf.cm) 8 10 30 30 40 40
Gearbox Efficiency 81% 72% 65% 59% 53% 47%



直流电机数据:

备注：以上直流电机数据用于根据给定公式定制直流齿轮电机.

DC Motor Model Rated No Load Max Efficiency Load Stall
Volt. Current Speed Current Speed Torque P.out Torque Current
V mA r/min mA r/min gf.cm W gf.cm mA
DM-385-012-3000 12 ≤60 3000 ≤150 2200 35 0.8 ≥110 ≥360
DM-385-012-4500 12 ≤70 4500 ≤300 3300 55 1.9 ≥210 ≥960
DM-385-012-6000 12 ≤100 6000 ≤600 4500 80 3.7 ≥280 ≥1600
DM-385-024-3000 24 ≤28 3000 ≤70 2200 35 0.8 ≥110 ≥160
DM-385-024-4500 24 ≤50 4500 ≤150 3300 55 1.9 ≥180 ≥380



齿轮电机数据:

备注：以上图表中的数据仅供参考。如需其他配置，可根据以下公式计算，或直接联系我们。

DC Gear Motor Model Rated voltage No Load Max Efficiency Load Stall
Current Speed Current Speed Torque P.out Torque Current
V A r/min A r/min kgf.cm W kgf.cm A
DM-37SM38501294.8-61K 12 0.20 94.8 0,66 70.2 3.2 2.36 12.6 1,96
DM-37SM38501214.9-534K 12 0.20 14.9 0.71 11.5 21.8 2.57 96.0 2.49
DM-37SM38502451.261K 24 0.05 51.2 0.12 36.3 19 0.70 65 0.30
DM-37SM3857.210.8-552K 7.4 0.42 10.8 0.853 7.4 19.5 1.486 72.35 2.436
DM-37SM3857.240.7-184K 7.4 0.48 40.7 0.929 27.0 7 1.948 28.11 2.852
DM-37SM3850245.5-552K 24 0.03 5.50 0.09 4.50 14.0 0.65 73.0 0.37
The motor parameters are for reference only,please refer to real measured data;
We can customize parameters according to customer requirements.
Gear Motor Output Speed=DC Motor Speed/Gear Ratio ( n=nm/i)
Gear Motor Output Torque=DC Motor Torque*Gear Ratio*Gearbox Efficiency. ( t=tm*i*η)
