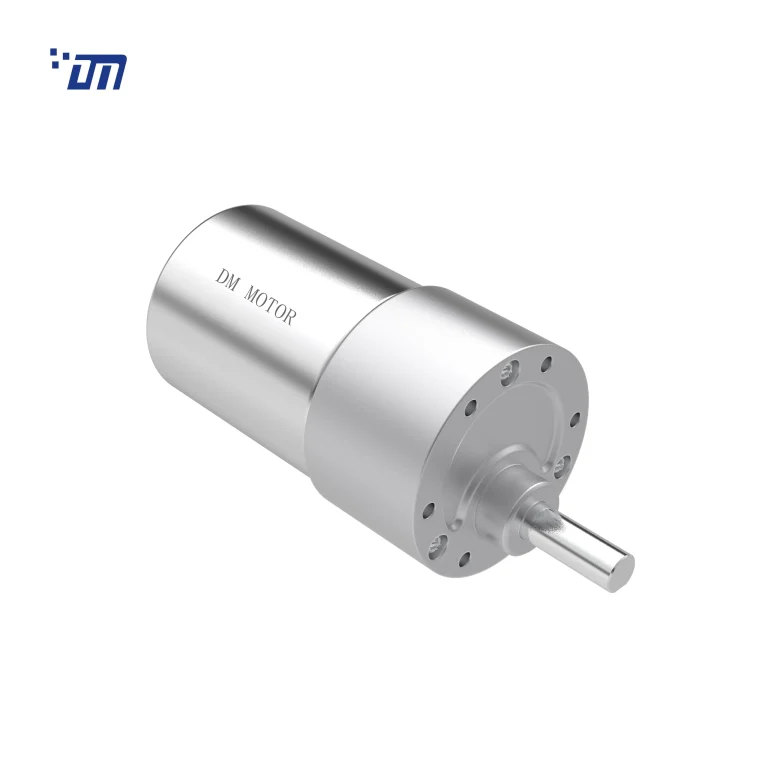

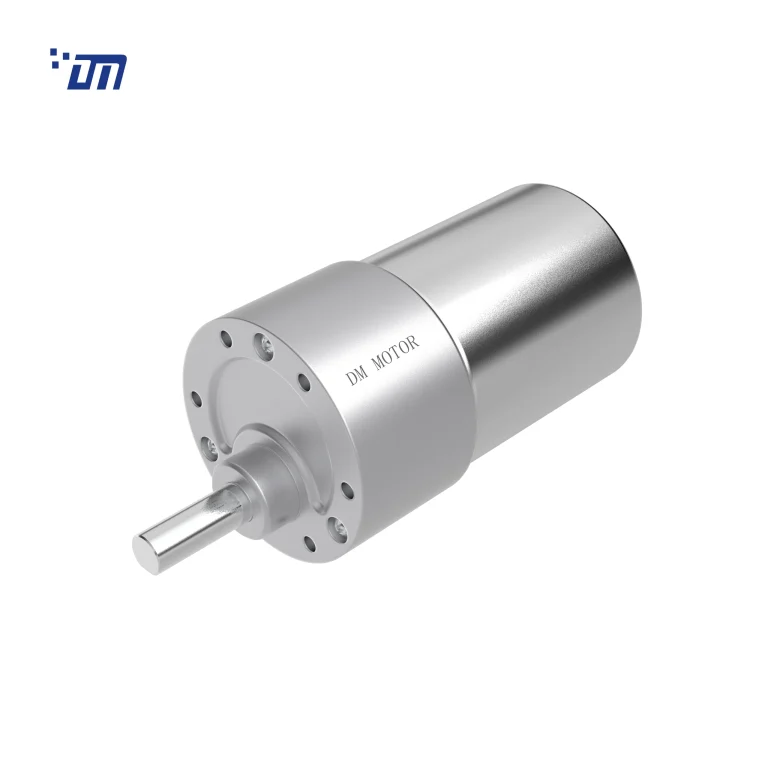

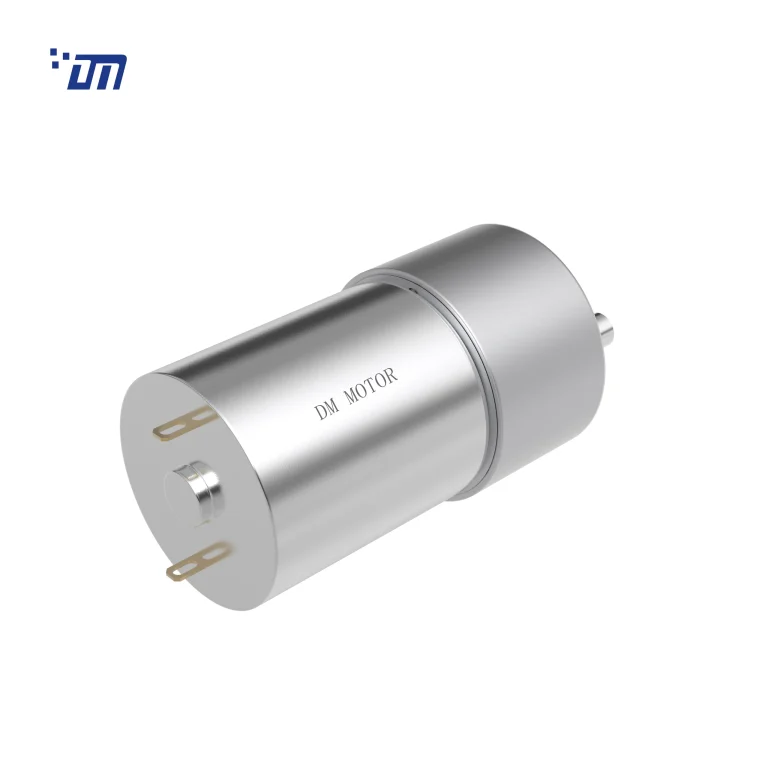

DM-37SM3540

型号: DM-37SM3540

直径：37mm

电压：12V~24VDC

转速：2RPM~900RPM

扭矩：1kg.cm~30kg.cm

1. 顺时针/逆时针

2. 电刷/碳刷

3. 正齿轮

4. 金属齿轮箱

定制化：

电压、电流、转速、扭矩、输出轴、直流电机、变速箱、传动比、直流电机电刷、电线、编码器、齿轮、噪音水平、使用寿命

典型应用：

自动快速锁门、装订机、自动电视支架、点钞机、聚光灯、卫生纸机、办公设备、家用电器、自动执行器

产品尺寸（单位：毫米）



变速箱传动比:

Number of stages 2 3 4 5 6 7
Reduction Ratio i 6、8、10 20、30 61、90 107、122、 184、270 311、414、 552、810 1243 1657、2430
Gearbox Length L (mm) 19 22.5 25 27.5 30 31.5
Breaking Torque(kgf.cm) 8 10 30 30 40 40
Gearbox Efficiency 81% 72% 65% 59% 53% 47%



直流电机数据:

备注：以上直流电机数据用于根据给定公式定制直流齿轮电机.

DC Motor Model Rated No Load Max Efficiency Load Stall
Volt. Current Speed Current Speed Torque P.out Torque Current
V mA r/min mA r/min gf.cm W gf.cm mA
DM- 3540-012-3000 12 ≤50 3000 ≤300 2200 60 1.4 ≥240 ≥800
DM-3540-012-4500 12 ≤70 4500 ≤500 3300 70 2.4 ≥500 ≥2000
DM-3540-012-6000 12 ≤100 6000 ≤700 4500 80 3.7 ≥600 ≥2500
DM-3540-024-3000 24 ≤25 3000 ≤150 2200 60 1.4 ≥220 ≥500
DM-3540-024-4500 24 ≤35 4500 ≤250 3300 70 2.4 ≥240 ≥800



齿轮电机数据:

备注：以上图表中的数据仅供参考。如需其他配置，可根据以下公式计算，或直接联系我们.

DC Gear Motor Model Rated voltage No Load Max Efficiency Load Stall
Current Speed Current Speed Torque P.out Torque Current
V A r/min A r/min kgf.cm W kgf.cm A
DM-37SM3540006092-61K 6 0.13 92.0 0.65 74.1 1.9 1.49 10.1 2.84
DM-37SM354000655.3-121K 6 0.17 55.3 0.62 43.3 2.6 1.19 12.4 2.25
DM-37SM3540006130.9-61K 6 0.26 130.9 1.35 107.4 3.0 3. 39 17.2 6.35
DM-37SM3540012100.4-30K 12 0.03 100.4 0.13 84.3 0.9 0..84 6.0 0.68
DM-37SM354001232.7-90K 12 0.04 32.7 0.16 27.1 2.7 0.76 16.0 0.73
DM-37SM35407.4300-30K 7.4 0.38 300 1.102 220.5 1.573 3.630 8.694 5.206
DM-37SM3540024066-90K 24 0.15 66 0.171 55.6 3.274 1.906 26.55 1.228
DM-37SM3540012050-122K 12 0.25 50 0.733 37.3 6.65 2.600 33.36 3.126
DM-37SM3540006700-10K 6 0.21 700 0.376 603.8 2.1 1.329 20.07 3.205
DM-37SM3540024019-311K 24 0.06 19 0.179 17.2 9.42 1.692 68.52 1.144
DM-37SM3540012114-61K 12 0.38 114 0.604 90.9 3.12 2.969 28.26 4.754
DM-37SM3540024077-90K 24 0.26 77 0.350 63.5 4.65 3.090 38.95 2.627
DM-37SM35407.4021-184K 7.4 0.14 21 0.356 17.9 5.54 1.038 31.68 1.707
The motor parameters are for reference only,please refer to real measured data;
We can customize parameters according to customer requirements.
Gear Motor Output Speed=DC Motor Speed/Gear Ratio ( n=nm/i)
Gear Motor Output Torque=DC Motor Torque*Gear Ratio*Gearbox Efficiency. ( t=tm*i*η)
