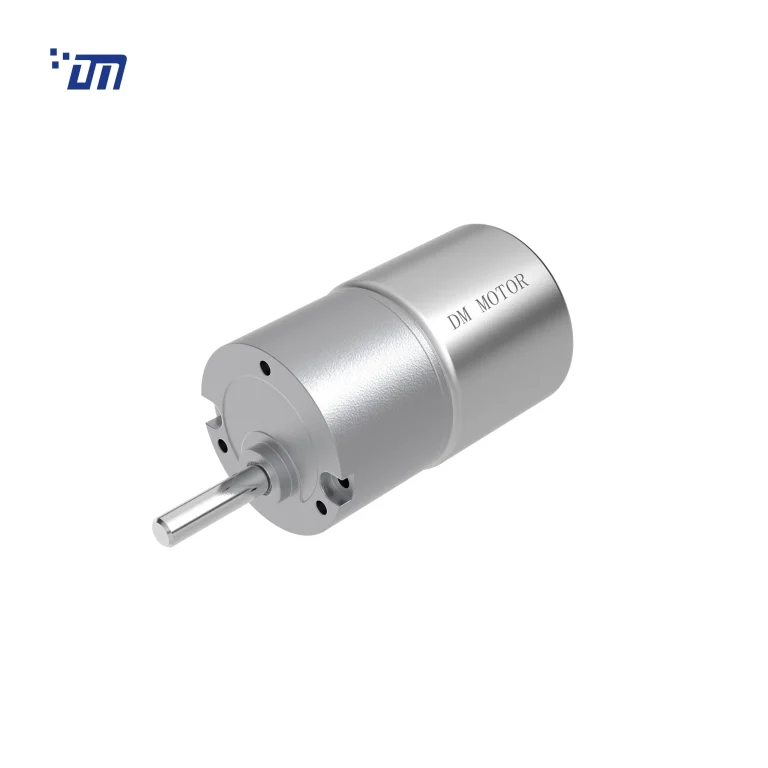

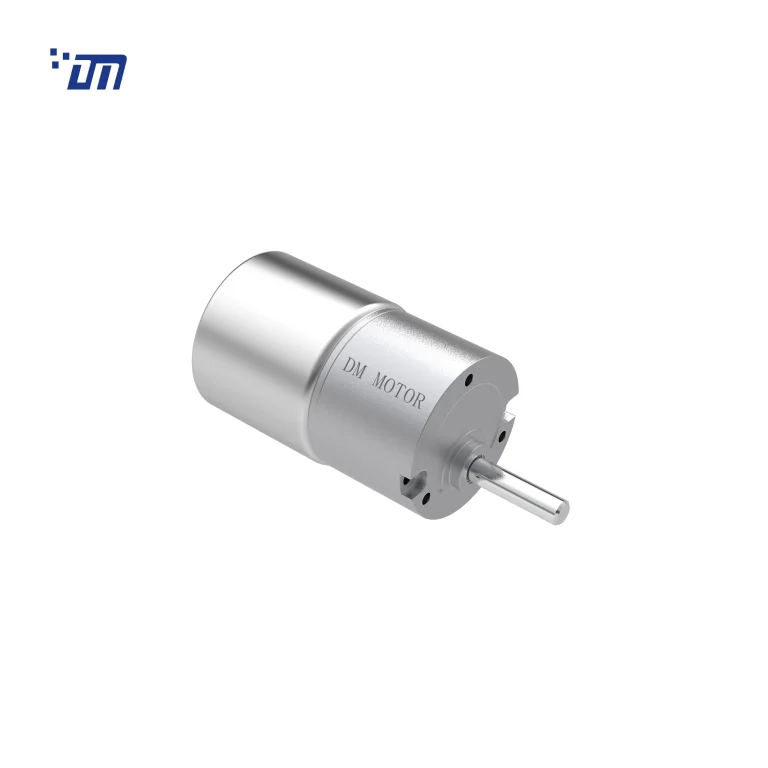

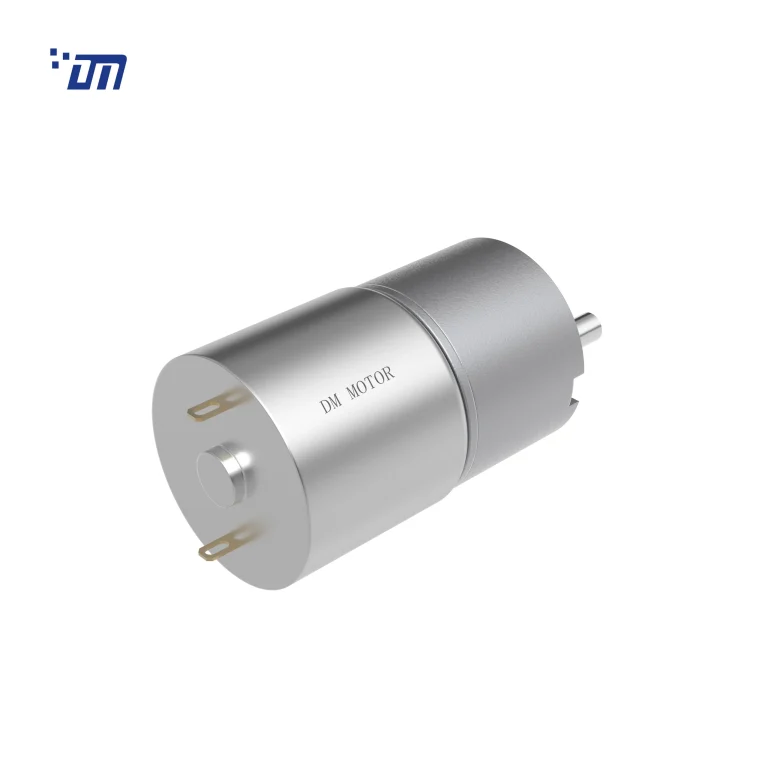

DM-33SM3530

型号: DM-33SM3530

直径：33mm

电压：12V~24VDC

转速：3RPM~300RPM

扭矩：0.3kg.cm~10kg.cm

1. CW/CCW

2. 电刷/碳刷

3. 正齿轮

4. 金属齿轮箱

定制化：

电压、电流、速度、扭矩、输出轴、直流电机、变速箱、传动比、直流电机电刷、电线、编码器、齿轮、噪音水平、使用寿命

典型应用：

自动快速锁门、装订机、自动电视支架、点钞机、聚光灯、卫生纸机、办公设备、家用电器、自动执行器

产品尺寸（单位：毫米）



变速箱传动比:

Number of stages 3 4 5 6 7
Reduction Ratio i 20 50 125 312.5 781
Gearbox Length L (mm) 17.7 19.9 22.2 24.4 26.75
Breaking Torque(kgf.cm) 10 15 20 24 24
Gearbox Efficiency 73% 65% 59% 53% 48%



直流电机数据:

备注：以上直流电机数据用于根据给定公式定制直流齿轮电机。

DC Motor Model Rated No Load Max Efficiency Load Stall
Volt. Current Speed Current Speed Torque P.out Torque Current
V mA r/min mA r/min gf.cm W gf.cm mA
DM-3530-012-3000 12 ≤40 3000 ≤240 2200 40 0.9 ≥160 ≥700
DM-3530-012-4500 12 ≤60 4500 ≤450 3300 50 1.7 ≥300 ≥1400
DM-3530-012-6000 12 ≤90 6000 ≤700 4500 60 2.8 ≥350 ≥2000
DM-3530-024-3000 24 ≤20 3000 ≤150 2200 40 0.9 ≥160 ≥400
DM-3530-024-4500 24 ≤30 4500 ≤230 3300 50 1.7 ≥220 ≥60



齿轮电机数据:

备注：以上图表中的数据仅供参考。如需其他配置，可根据以下公式计算，或直接联系我们.

DC Gear Motor Model Rated voltage No Load Max Efficiency Load Stall
Current Speed Current Speed Torque P.out Torque Current
V A r/min A r/min kgf.cm W kgf.cm A
DM-33SM353000654.2-125K 6 0.22 54.2 1.22 45.6 5.8 2.72 36.6 6.51
DM-33SM353001214.6-312.5K 12 0.03 14.6 0.14 12.4 5.0 0.66 34.9 0.81
DM-33SM353001219.1-312. 5K 12 0.07 19.1 0,43 19.1 9.9 1 .65 67.1 2.54
The motor parameters are for reference only,please refer to real measured data;
We can customize parameters according to customer requirements.
Gear Motor Output Speed=DC Motor Speed/Gear Ratio ( n=nm/i)
Gear Motor Output Torque=DC Motor Torque*Gear Ratio*Gearbox Efficiency. ( t=tm*i*η)
