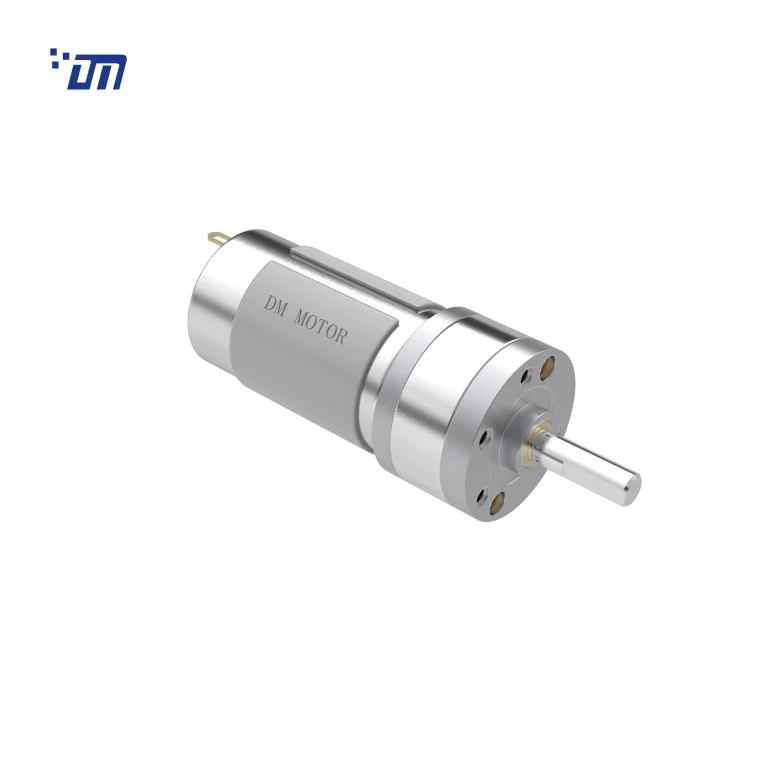

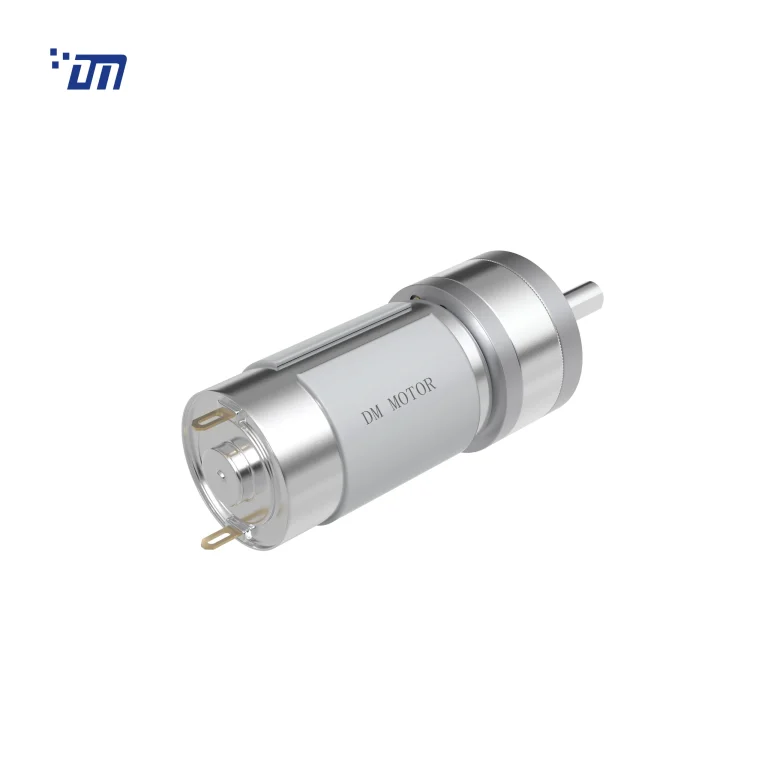

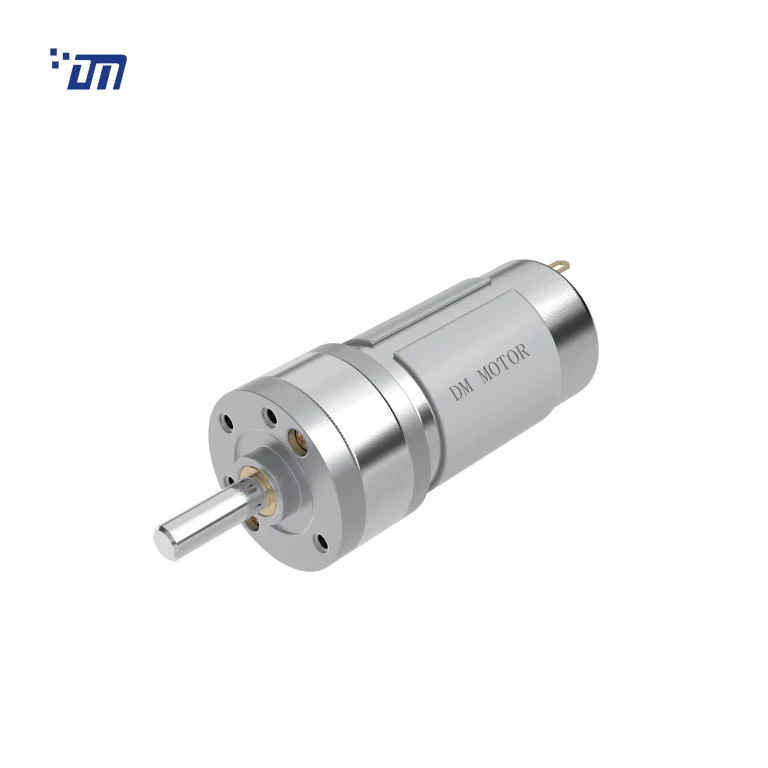

DM-32SM395

型号: DM-32SM395

直径：32mm

电压：6~24VDC

转速：3RPM~1500RPM

扭矩：0.3kg.cm~17kg.cm

1. CW/CCW

2. 电刷/碳刷

3. 正齿轮

4. 金属齿轮箱

典型应用：

自动快速锁门、装订机、自动电视支架、点钞机、聚光灯、卫生纸机、办公设备、家用电器、自动执行器

产品尺寸（单位：毫米）



变速箱传动比:

Number of stages
2
3
4
5
6
7
Number of stages234567
Reduction Ratio i 5.75 13、15 28、32、38 61、71、83、 96 135、156、182 211、245 296、344、400 464、540、627
Gearbox Length L (mm) 17.5 20 22.5 25 27.5 30
Breaking Torque(kgf.cm) 8 10 15 20 20 24
Gearbox Efficiency 81% 73% 65% 48% 43% 48%



直流电机数据:

备注：以上直流电机数据用于根据给定公式定制直流齿轮电机.

DC Motor Model
Rated
No Load
Max Efficiency Load
Stall
Volt.
Current
Speed
Current
Speed
Torque
P.out
Torque
Current
V
mA
r/min
mA
r/min
gf.cm
W
gf.cm
mA
DC Motor ModelRatedNo LoadMax Efficiency LoadStall
Volt.CurrentSpeedCurrentSpeedTorqueP.outTorqueCurrent
VmAr/minmAr/mingf.cmWgf.cmmA
DM-395-012-3000 12 ≤60 3000 ≤250 2200 65 1.5 ≥110 ≥360
DM-395-012-4500 12 ≤90 4500 ≤430 3300 80 2.7 ≥210 ≥960
DM-395-012-6000 12 ≤130 6000 ≤750 4800 1 00 4.9 ≥280 ≥1600
DM-395-024-3000 24 ≤40 3000 ≤120 2200 65 1.5 ≥110 ≥160
DM-395-024-4500 24 ≤60 4500 ≤220 3300 80 2.7 ≥180 ≥380



齿轮电机数据:

备注：以上图表中的数据仅供参考。如需其他配置，可根据以下公式计算，或直接联系我们.

DC Gear Motor Model
Rated voltage
No Load
Max Efficiency Load
Stall
Current
Speed
Current
Speed
Torque
P.out
Torque
Current
V
A
r/min
A
r/min
kgf.cm
W
kgf.cm
A
DC Gear Motor ModelRated voltageNo LoadMax Efficiency LoadStall
CurrentSpeedCurrentSpeedTorqueP.outTorqueCurrent
VAr/minAr/minkgf.cmWkgf.cmA
DM-32SM39501292.9-61K 12 0.24 92.9 0.92 73.3 5.0 3.89 24.0 3.47
DM-32SM395012170.2-32K 12 0.14 170.2 0.58 136.2 1..9 2.66 9.5 2.37
DM-32SM39501219.5-296K 12 0.18 19.5 0.74 15.2 15.2 2.37 68.0 2.73
DM-32SM395012108.2-71K 12 0.19 108.2 1.18 75.6 6.3 4.88 20.0 3.45
DM-32SM3950012530-15K 12 0.38 530 0.999 438 1.137 5.217 7.115 5.345
DM-32SM39501248.5-156K 12 0.37 48.5 1.1 37.0 8.1 3.1 34.5 3.45
The motor parameters are for reference only,please refer to real measured data;
We can customize parameters according to customer requirements.
Gear Motor Output Speed=DC Motor Speed/Gear Ratio ( n=nm/i)
Gear Motor Output Torque=DC Motor Torque*Gear Ratio*Gearbox Efficiency. ( t=tm*i*η)
