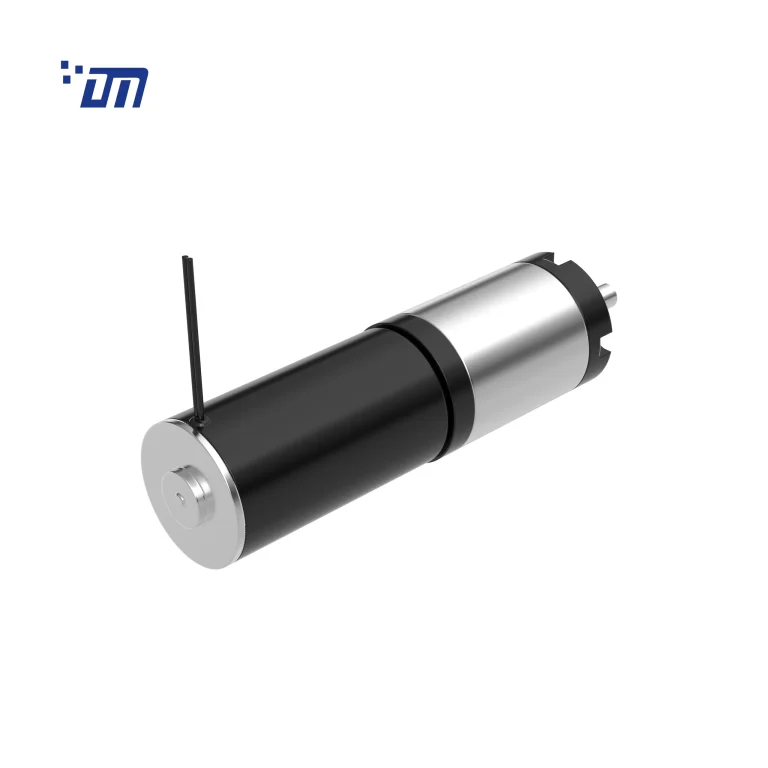

High Torque Planetary Gear Motor DM 32PM31ZY

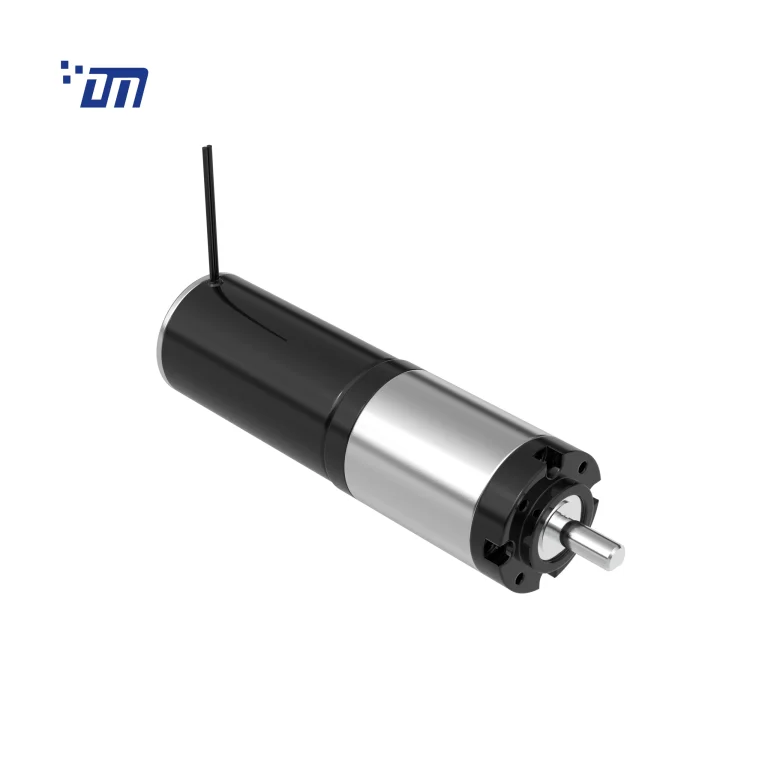

Planetary Gear Motor 24vdc DM 32PM31ZY

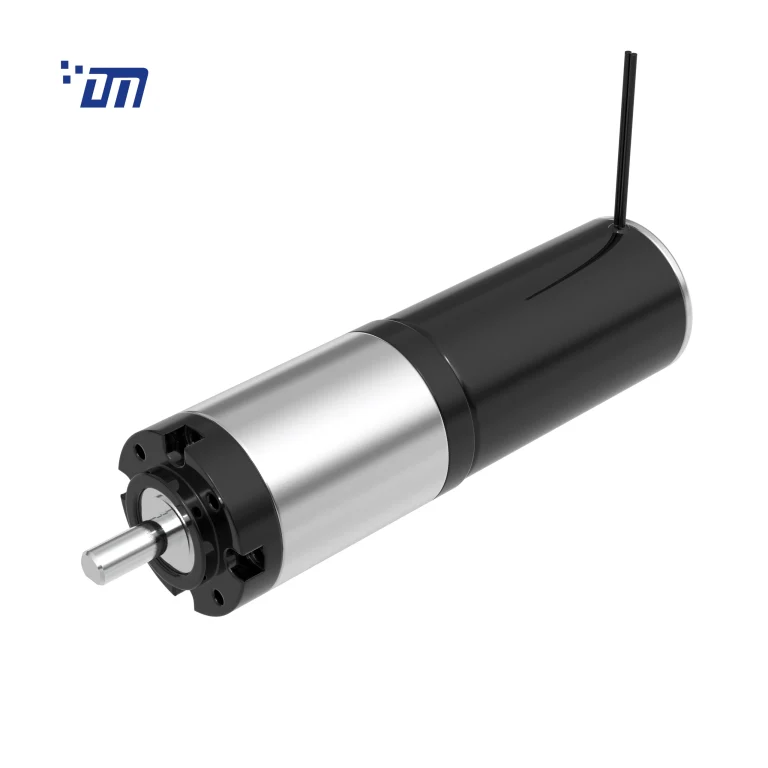

Planetary Gear Motor Manufacturer DM 32PM31ZY
High Torque Planetary Gear Motor DM 32PM31ZY
Planetary Gear Motor 24vdc DM 32PM31ZY
Planetary Gear Motor Manufacturer DM 32PM31ZY
QC CEQC RoHSQC SGSQC ISO

DM-32PM31ZY

型号: DM-32PM31ZY

直径：32mm

电压：12V~24VDC

转速：3RPM-1500RPM

扭矩：0.5kg.cm~40kg.cm

1. CW/CCW

2. 电刷/碳刷

3. 行星齿轮

4. 金属行星减速箱

定制化：

电压、电流、速度、扭矩、输出轴、直流电机、变速箱、传动比、直流电机电刷、电线、编码器、齿轮、噪音水平、使用寿命

典型应用：

自动快速锁门、装订机、自动电视支架、点钞机、聚光灯、卫生纸机、办公设备、家用电器、自动执行器

产品尺寸（单位：毫米）

E0b4056d 2a28 4b28 8375 ed4f540b0019



变速箱传动比:

Number of stages 1 2 3 4
Reduction Ratio i 3.7、5.2 14、19、27 51、71、100、139 189、264、369 515、721
Gearbox Length L (mm) 27.5 35.7 43,9 52.1
Breaking Torque(N.m) 6 10 20 40
Gearbox Efficiency 90% 81% 73% 65%



直流电机数据:

备注：以上直流电机数据用于根据给定公式定制直流减速电机.

DC Motor Model Rated No Load Max Efficiency Load Stall
Volt. Current Speed Current Speed Torque P.out Torque Current
V mA r/min mA r/min gf.cm W gf.cm mA
DM-31ZY-012-3000 12 ≤100 3000 ≤400 2200 90 2.0 ≥360 ≥1600
DM-31ZY-012-4500 12 ≤150 4500 ≤700 3300 130 4.4 ≥520 ≥2700
DM-31ZY-012-6000 12 ≤220 6000 ≤1200 4500 180 8.3 ≥720 ≥5000
DM-31ZY-024-3000 24 ≤60 3000 ≤200 2200 90 2.0 ≥360 ≥800
DM-31ZY-024-4500 24 ≤90 4500 ≤350 3300 130 4.4 ≥520 ≥1300



减速电机数据:

备注：以上图表中的数据仅供参考。如需其他配置，可根据以下公式计算，或直接联系我们.

DC Gear Motor Model Rated voltage No Load Max Efficiency Load Stall
Current Speed Current Speed Torque P.out Torque Current
V A r/min A r/min kgf.cm W kgf.cm A
DM-32PM31ZY01231.7-189K 12 0,50 31.7 1.32 22.9 15.42 3.62 60.1 2.86
DM-32RP31ZY024037-189K 24 0.25 37 0.601 29.9 19.95 6.243 114.29 2.861
DM-32PM31ZY02413.6-515K 24 0.23 13.6 0.82 11.1 44.31 5.03 233.5 2.52
The motor parameters are for reference only,please refer to real measured data;
We can customize parameters according to customer requirements.
Gear Motor Output Speed=DC Motor Speed/Gear Ratio ( n=nm/i)
Gear Motor Output Torque=DC Motor Torque*Gear Ratio*Gearbox Efficiency. ( t=tm*i*η)
