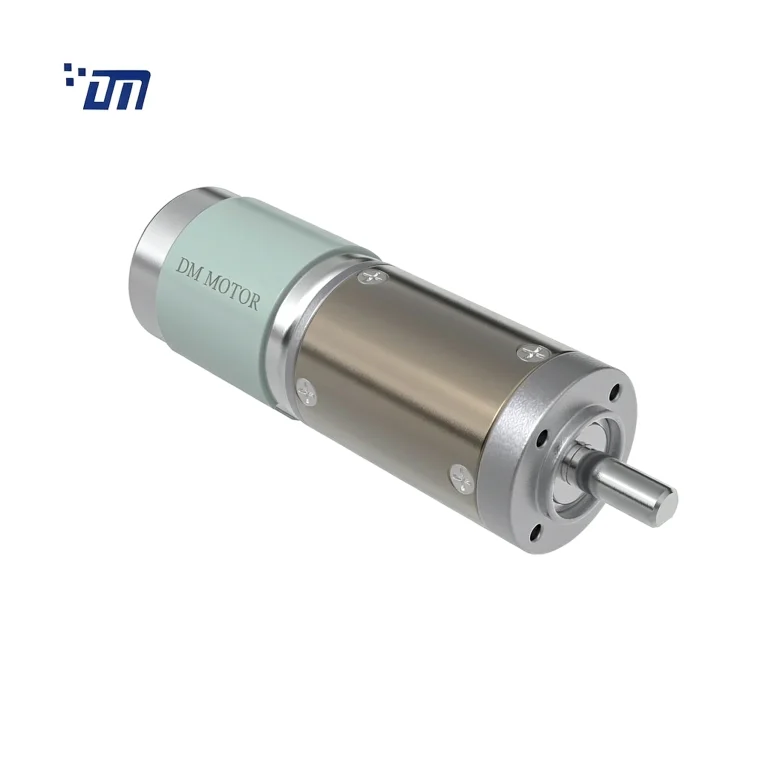

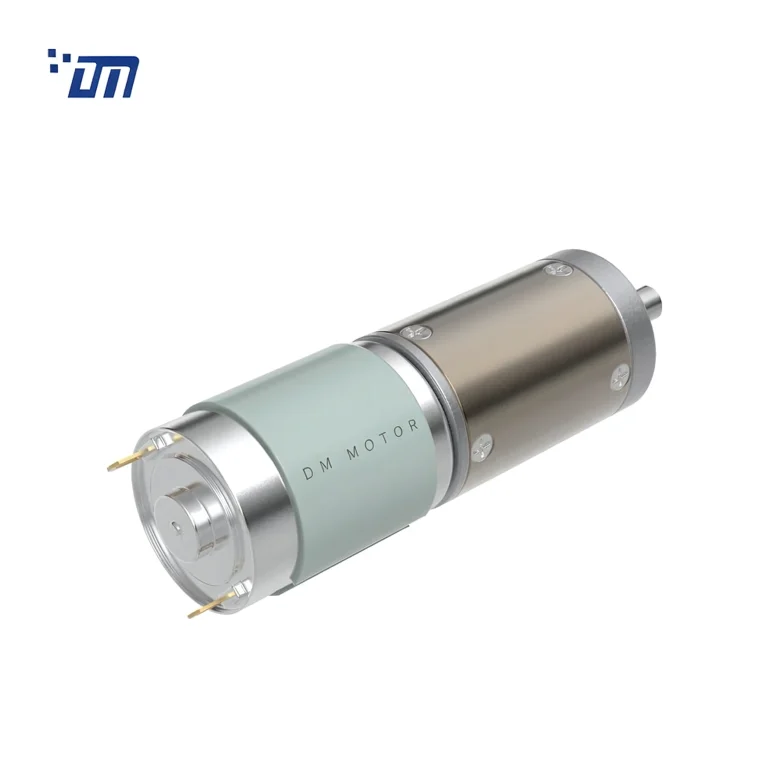

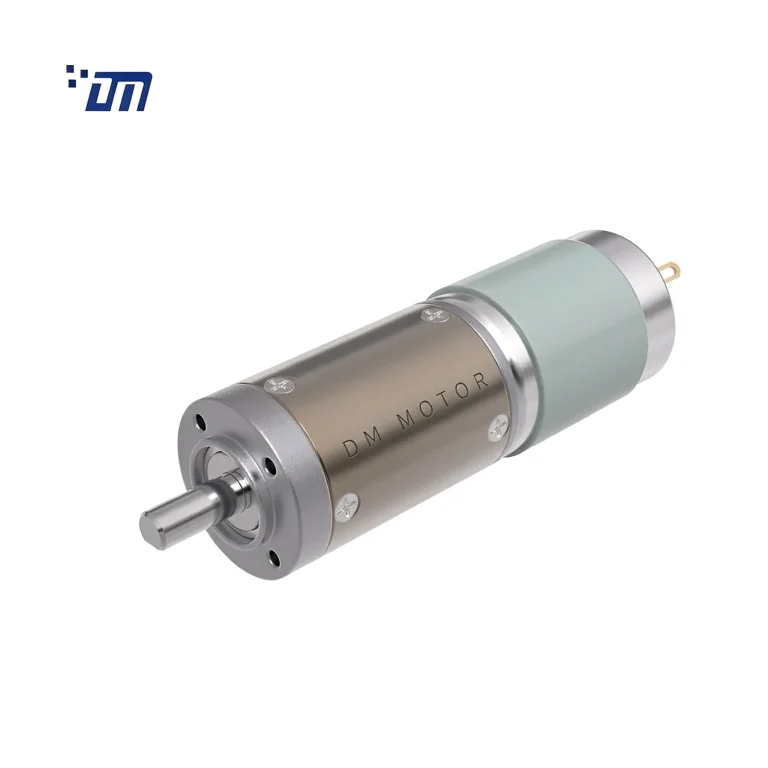

DM-28PM395

型号: DM-28PM395

直径：28mm

电压：6V~24VDC

转速：3RPM-1500RPM

扭矩：0.5kg.cm~40kg.cm

1. CW/CCW

2. 电刷/碳刷

3. 行星齿轮

4. 金属行星齿轮箱

定制化：

电压、电流、速度、扭矩、输出轴、直流电机、变速箱、传动比、直流电机电刷、电线、编码器、齿轮、噪音水平、使用寿命

典型应用：

自动快速锁门、装订机、自动电视支架、点钞机、聚光灯、卫生纸机、办公设备、家用电器、自动执行器

产品尺寸（单位：毫米）



变速箱传动比:

Number of stages 1 2 3 4
Reduction Ratio i 3.7、5.2 14、19、27 51、71、100、139 189、264、369 515、721
Gearbox Length L (mm) 27.5 35.7 43,9 52.1
Breaking Torque(kgf.cm) 6 10 20 40
Gearbox Efficiency 90% 81% 73% 65%



直流电机数据:

备注：以上直流电机数据用于根据给定公式定制直流齿轮电机.

DC Motor Model Rated No Load Max Efficiency Load Stall
Volt. Current Speed Current Speed Torque P.out Torque Current
V mA r/min mA r/min gf.cm W gf.cm mA
DM-395-012-3000 12 ≤60 3000 ≤250 2200 65 1.5 ≥110 ≥360
DM-395-012-4500 12 ≤90 4500 ≤430 3300 80 2.7 ≥210 ≥960
DM-395-012-6000 12 ≤130 6000 ≤750 4800 100 4.9 ≥280 ≥1600
DM-395-024-3000 24 ≤40 3000 ≤120 2200 65 1.5 ≥110 ≥160
DM-395-024-4500 24 ≤60 4500 ≤220 3300 80 2.7 ≥180 ≥380



齿轮电机数据:

备注：以上图表中的数据仅供参考。如需其他配置，可根据以下公式计算，或直接联系我们.

DC Gear Motor Model Rated voltage No Load Max Efficiency Load Stall
Current Speed Current Speed Torque P.out Torque Current
V A r/min A r/min kgf.cm W kgf.cm A
DM-28PM39501220.6-139K 12 0.07 20.6 0.21 15.6 6.0 0.95 24.5 0.66
DM-28RP39502421.5-139K 24 0.1 21.5 0.147 15.4 7.11 1.143 25.86 0.407
DM-28RP395024222.2-27K 24 0.16 222.2 0.444 174.0 2.838 5.170 13.619 1.718
DM-28RP395024147-51K 24 0.44 147 0.697 107.5 6.06 6.821 28.23 2.517
DM-28RP395024075-100K 24 0.2 75 0.521 59.1 8.51 5.263 46.63 2.354
DM-28PM39501288.3-51K 12 0.15 88.3 0.5 67.0 3.03 2.08 12.5 1.58
DM-28PM39501244.1-100K 12 0.15 44.1 0.49 32.4 6.4 2.12 24.0 1.44
DM-28PM39502412.2-369K 24 0.09 12.2 0.34 9.2 21.09 1.99 76.5 0.72
DM-28PM39502473.2-71K 24 0.26 73.2 0.66 54.9 7.52 4.23 28.27 1.36
DM-28PM395024012-369K 24 0.33 12 0.609 9.1 4.128 3.919 16.994 1.944
The motor parameters are for reference only,please refer to real measured data;
We can customize parameters according to customer requirements.
Gear Motor Output Speed=DC Motor Speed/Gear Ratio ( n=nm/i)
Gear Motor Output Torque=DC Motor Torque*Gear Ratio*Gearbox Efficiency. ( t=tm*i*η)
