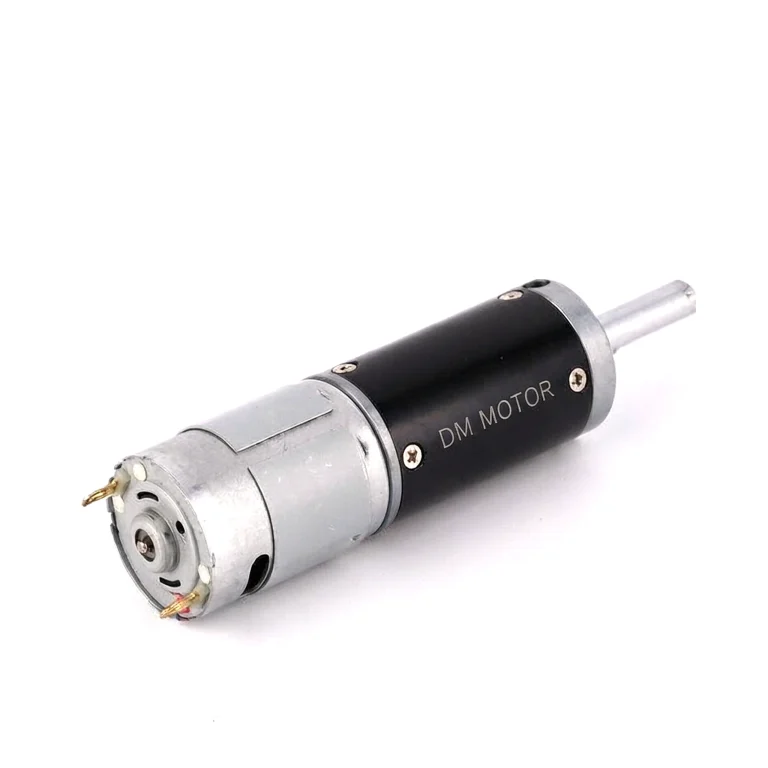

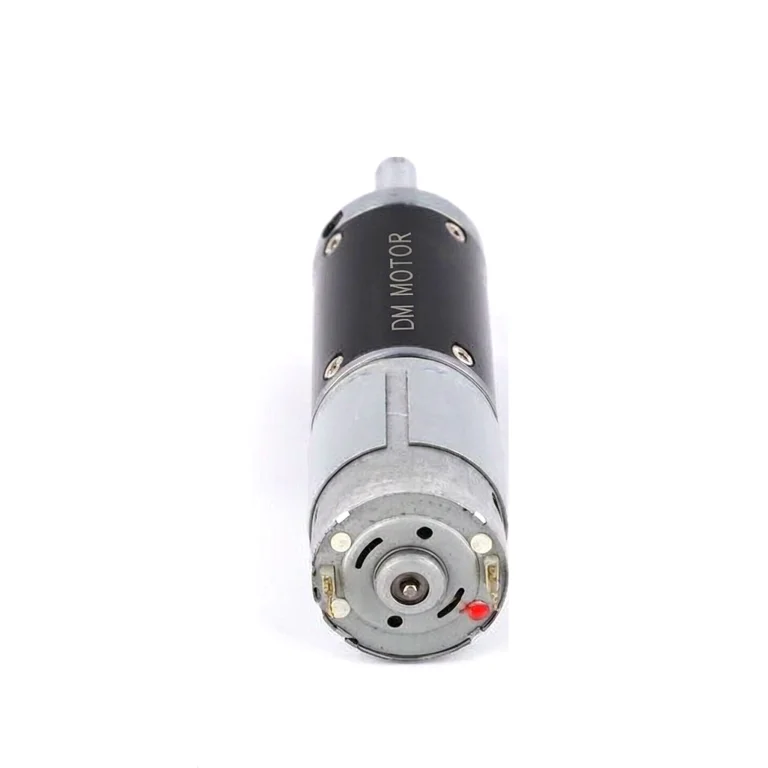

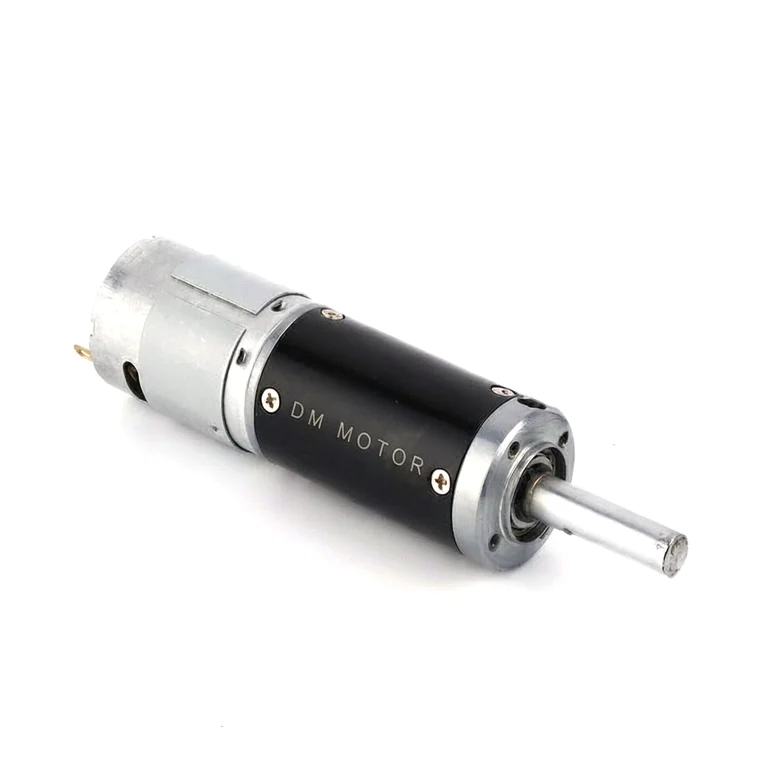

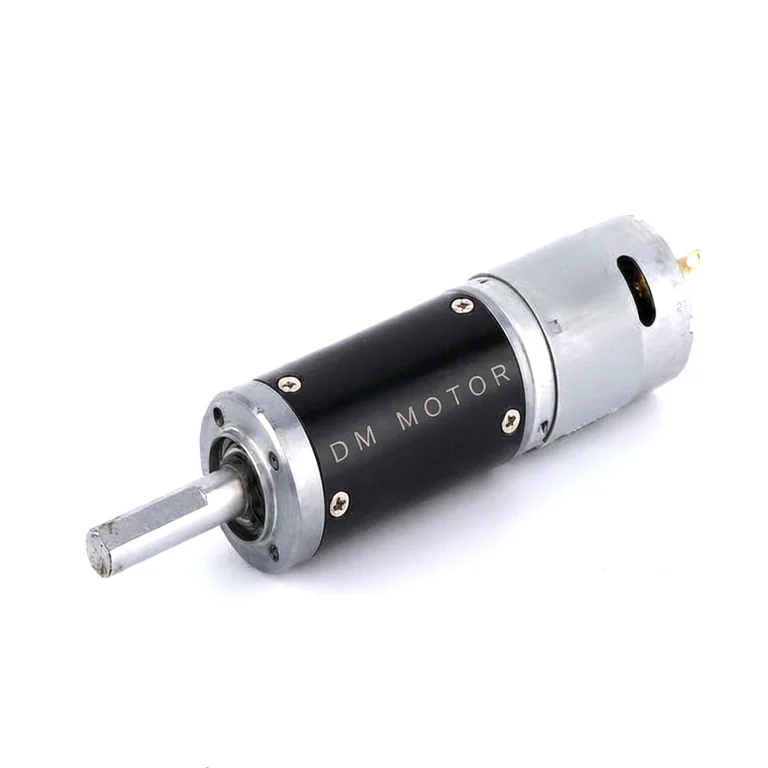

DM-28PM385

型号: DM-28PM385

直径：28mm

电压：6V~24VDC

转速：3RPM-1500RPM

扭矩：0.3kg.cm~30kg.cm

1. 顺时针/逆时针

2. 电刷/碳刷

3. 行星齿轮

4. 金属行星齿轮箱

定制化：

电压、电流、转速、扭矩、输出轴、直流电机、变速箱、传动比、直流电机电刷、电线、编码器、齿轮、噪音水平、使用寿命

典型应用：

自动快速锁门、装订机、自动电视支架、点钞机、聚光灯、卫生纸机、办公设备、家用电器、自动执行器

产品尺寸（单位：毫米）



变速箱传动比:

Number of stages 1 2 3 4
Reduction Ratio i 3.7、5.2 14、19、27 51、71、100、139 189、264、369 515、721
Gearbox Length L (mm) 27.5 35.7 43,9 52.1
Breaking Torque(kgf.cm) 6 10 20 40
Gearbox Efficiency 90% 81% 73% 65%



直流电机数据:

备注：以上直流电机数据用于根据给定公式定制直流齿轮电机.

DC Motor Model Rated No Load Max Efficiency Load Stall
Volt. Current Speed Current Speed Torque P.out Torque Current
V mA r/min mA r/min gf.cm W gf.cm mA
DM-385-012-3000 12 ≤60 3000 ≤150 2200 35 0.8 ≥110 ≥360
DM-385-012-4500 12 ≤70 4500 ≤300 3300 55 1.9 ≥210 ≥960
DM-385-012-6000 12 ≤100 6000 ≤600 4500 80 3.7 ≥280 ≥1600
DM-385-024-3000 24 ≤28 3000 ≤70 2200 35 0.8 ≥110 ≥160
DM-385-024-4500 24 ≤50 4500 ≤150 3300 55 1.9 ≥180 ≥380



齿轮电机数据:

备注：以上图表中的数据仅供参考。如需其他配置，可根据以下公式计算，或直接联系我们.

DC Gear Motor Model Rated voltage No Load Max Efficiency Load Stall
Current Speed Current Speed Torque P.out Torque Current
V A r/min A r/min kgf.cm W kgf.cm A
DM-28PM385012163.7-27K 12 0.11 163.7 0.35 126 1.5 1.92 6.4 1.16
DM-28PM385012114.1-51K 12 0.14 114.1 0.49 90.9 2.7 2.53 13.3 1.86
DM-28RP385012295.2-51K 12 0.68 295.2 2.28 225.3 4.8 10.99 20.0 7.45
DM-28PM38502425.1-139K 24 0.05 25.1 0.16 18.8 6.5 1.26 26.2 0.48
DM-28RP385024075-100K 24 0.26 75 0.71 59.7 6.7 4.11 28.57 1.77
DM-28PM385024012-515K 24 0.22 12 0.342 8.8 2.936 2.698 12.030 1.099
DM-28PM385024087-71K 24 0.2 87 0.449 54.9 5.9 3.389 20.28 1.144
DM-28PM385012070-100K 12 0.35 70 0.623 54.2 5.63 3.195 30.28 2.710
DM-28RP3850243500-264K 24 0.095 13 0.140 10.3 9.31 29.9 35.14 0.417
The motor parameters are for reference only,please refer to real measured data;
We can customize parameters according to customer requirements.
Gear Motor Output Speed=DC Motor Speed/Gear Ratio ( n=nm/i)
Gear Motor Output Torque=DC Motor Torque*Gear Ratio*Gearbox Efficiency. ( t=tm*i*η)
