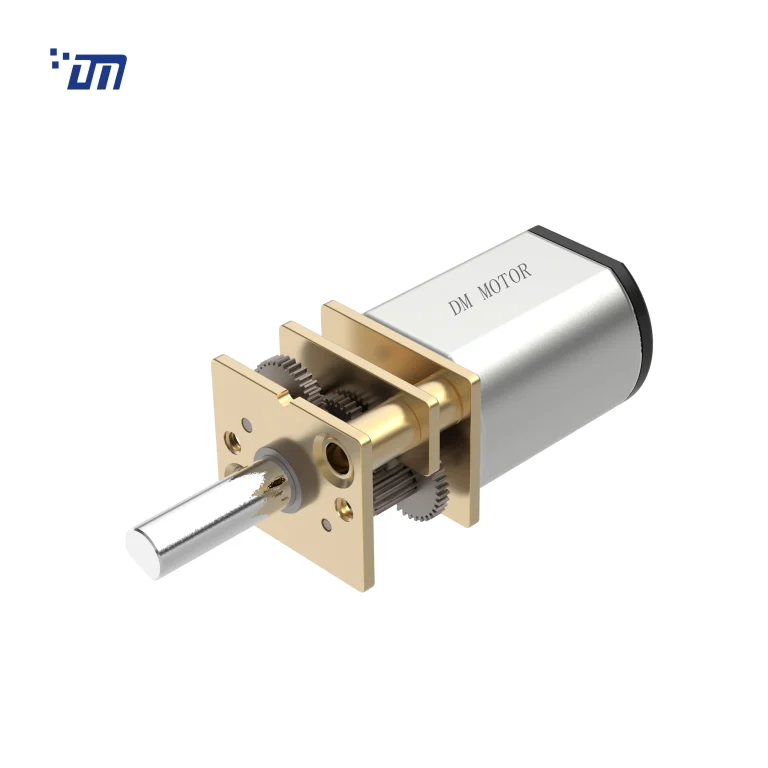

6V Spur Gear Motor DM 12SMN20

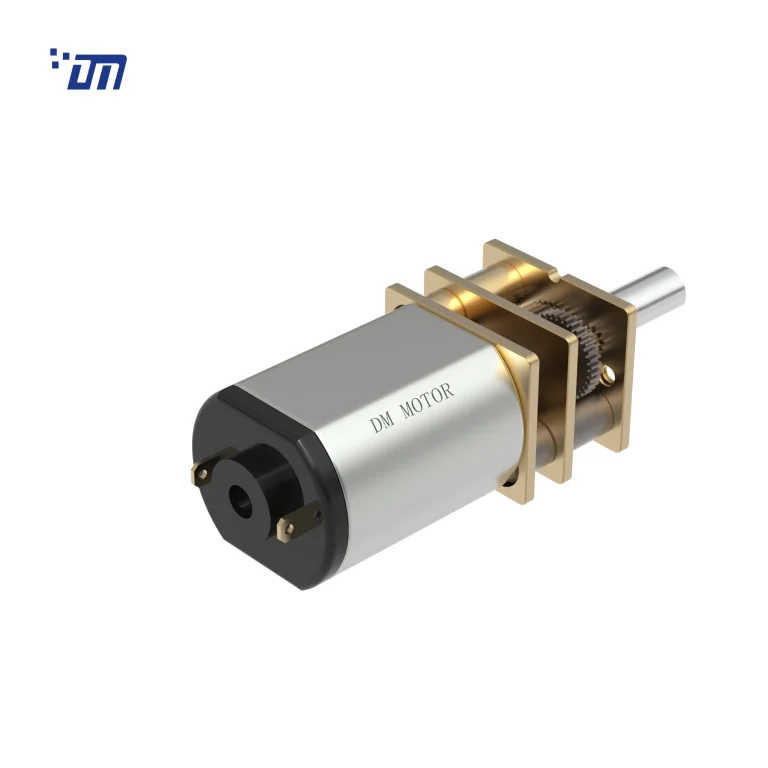

DC Gear Motor Supplier DM 12SMN20

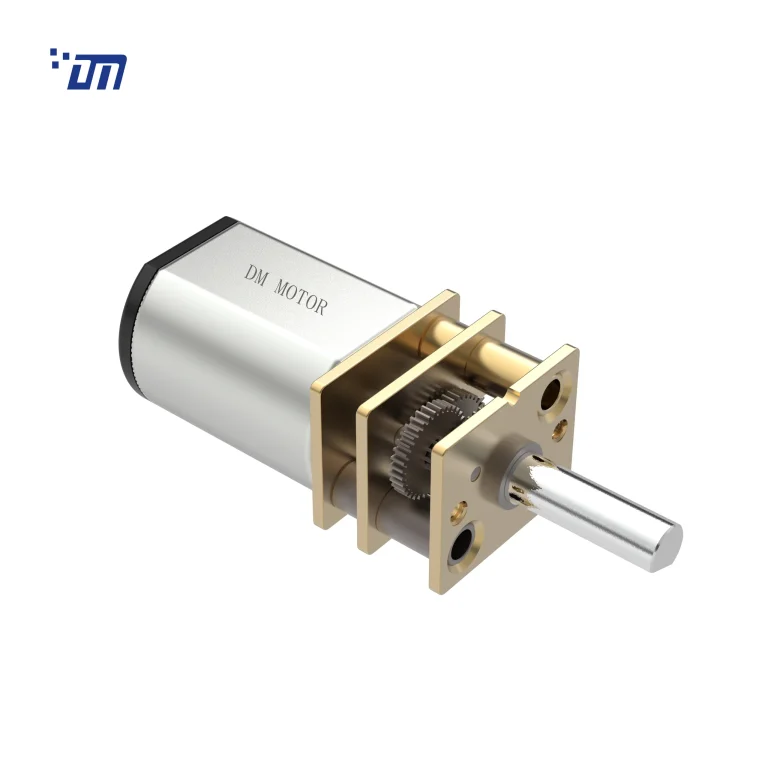

DC Spur Gear Motor DM 12SMN20
6V Spur Gear Motor DM 12SMN20
DC Gear Motor Supplier DM 12SMN20
DC Spur Gear Motor DM 12SMN20
QC CEQC RoHSQC SGSQC ISO

DM-12SMN20

型号: DM-12SMN20

直径：12mm
电压：3~12VDC
转速：1~2000RPM
扭矩：0.02~2kg.cm

1. 双向
2. 金属或碳刷直流电机
3. 正齿轮
4. 铜板齿轮箱
5. 套筒青铜衬套

定制化：
电压、电流、转速、扭矩、输出轴、直流电机、变速箱、传动比、直流电机电刷、电线、编码器、齿轮、噪音水平、使用寿命

典型应用：
自动快速锁门、装订机、自动电视支架、点钞机、聚光灯、卫生纸机、办公设备、家用电器、自动执行器

产品尺寸（单位：毫米）

DM 12SMN20 size



变速箱传动比:

Number of stages 2 4 5 7
Reduction Ratio i 3、5、10 17、20、30、36、50、63、100 110、150、210、250、298、380 372、625、1000
Gearbox Length L (mm) 9 9 9 12
Breaking Torque(kgf.cm) 0.6 0.9 1.2 2
Gearbox Efficiency 81% 65% 59% 48%



电机驱动数据:

备注：以上直流电机数据用于根据给定公式定制直流齿轮电机.

DC Motor Model Rated No Load Max Efficiency Load Stall
Volt. Current Speed Current Speed Torque P.out Torque Current
V mA r/min mA r/min gf.cm W gf.cm mA
DM-N20-003 -1000 3 ≤50 10000 ≤185 8000 2 0.2 ≥8 ≥350
DM-N20 -003- 15000 3 ≤80 15000 ≤280 12400 3 0.4 ≥12 ≥520
DM-N20-003 -20000 3 ≤110 20000 ≤370 15500 4 0.6 ≥16 ≥700
DM-N20-006- 10000 6 ≤25 10000 ≤95 8000 2 0.2 ≥8 ≥160
DM-N20-006-20000 6 ≤60 20000 ≤190 15500 4 0.6 ≥16 ≥320



齿轮电机数据:

备注：以上图表中的数据仅供参考。如需其他配置，可根据以下公式计算，或直接联系我们.

DC Gear Motor Model Rated voltage No Load Max Efficiency Load Stall
Current Speed Current Speed Torque P.out Torque Current
V A r/min A r/min kgf.cm W kgf.cm A
DM-12SMN20003110.7-150K 3 0.07 110.7 0.27 87.3 0.28 0.18 1.30 1.01
DM-12SMN2000310.7-1000K 3 0.03 10.7 0.15 7.30 1.20 0.10 3.90 0.33
DM-12SMN20003135.5-100K 3 0.04 135.5 0.13 104.1 0.17 0.19 0.75 0.44
DM-12SMN2000561.5-250K 5 0.04 61.5 0.15 47.3 0.50 0.24 2.00 0.53
DM-12SMN2000548.8-298K 5 0.03 48.8 0.12 38.6 0.50 0.20 2.40 0.46
DM-12SMN20003200-100K 3 0.1 200 0.065 183.5 0.182 0.350 1.229 0.367
DM-12SMN20006150-100K 6 0.05 150 0.158 98.4 0.197 0.203 0.721 0.412
DM-12SMN20003100-100K 3 0.05 100 0.077 72.9 0.082 0.063 0.379 0.289
DM-12SMN200051500-17K 5 0.18 1500 0.058 1498.0 0.061 0.960 0.304 1.200
DM-12SMN20005100-210K 5 0.1 100 0.212 77.6 0.426 0.346 2.324 0.912
DM-12SMN20003483-30K 3 0.17 483 0.115 456.5 0.044 0.208 0.363 0.934
DM-12SMN20003193-75K 3 0.14 193 0.331 131.8 0.198 0.273 0.745 0.956
DM-12SMN20003193-75K 3 0.13 193 0.218 157.5 0.147 0.242 0.747 0.925
DM-12SMN203.7317-63K 3.7 0.17 317 0.352 242.1 0.179 0.453 0.846 1.294
DM-12SMN20012025-625K 12 0.04 25 0.076 20.7 1.164 0.252 5.943 0.301
DM-12SMN20012060-298K 12 0.04 60 0.073 48.9 0.638 0.327 3.312 0.315
The motor parameters are for reference only,please refer to real measured data;
We can customize parameters according to customer requirements.
Gear Motor Output Speed=DC Motor Speed/Gear Ratio ( n=nm/i)
Gear Motor Output Torque=DC Motor Torque*Gear Ratio*Gearbox Efficiency. ( t=tm*i*η)

关联产品

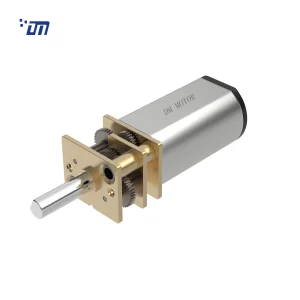

6V Spur Gear Motor DM 12SMN30DM-12SMN30
直流正齿轮电机 直径：12mm 电压：3~12VDC 转速：7~1500RPM 扭矩：0.02~1.7kg.cm

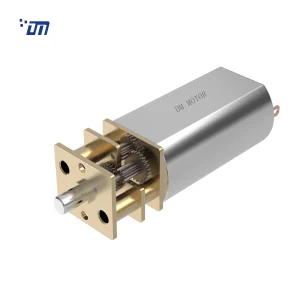

DC Spur Gear Motor DM 13SM050DM-13SM050
直流正齿轮电机 直径：13mm 电压：3~12VDC 转速：7~1500RPM 扭矩：0.06kg.cm~2.5kg.cm

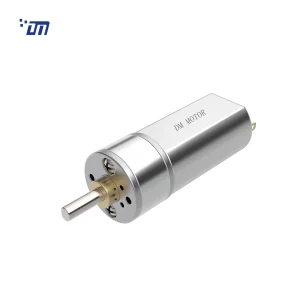

12 Volt Gear Motor DM 16SM050DM-16SM050
直流正齿轮减速电机 直径： 16 毫米 电压： 3~12VDC 转速： 9RPM~1000RPM 扭矩： 0.08kg.cm~2.5kg.cm

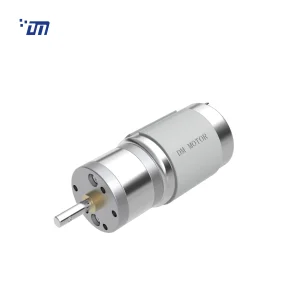

High Torque DC Gear Motor DM 25SM385DM-25SM385
直流正齿轮马达 直径：25mm 电压：6V~24VDC 转速：3RPM~500RPM 扭矩：0.6kg.cm~10kg.cm

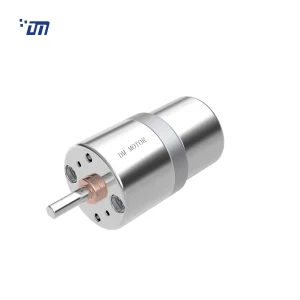

DC Gear Motor 12V 10rpm DM 27SM310DM-27SM310
