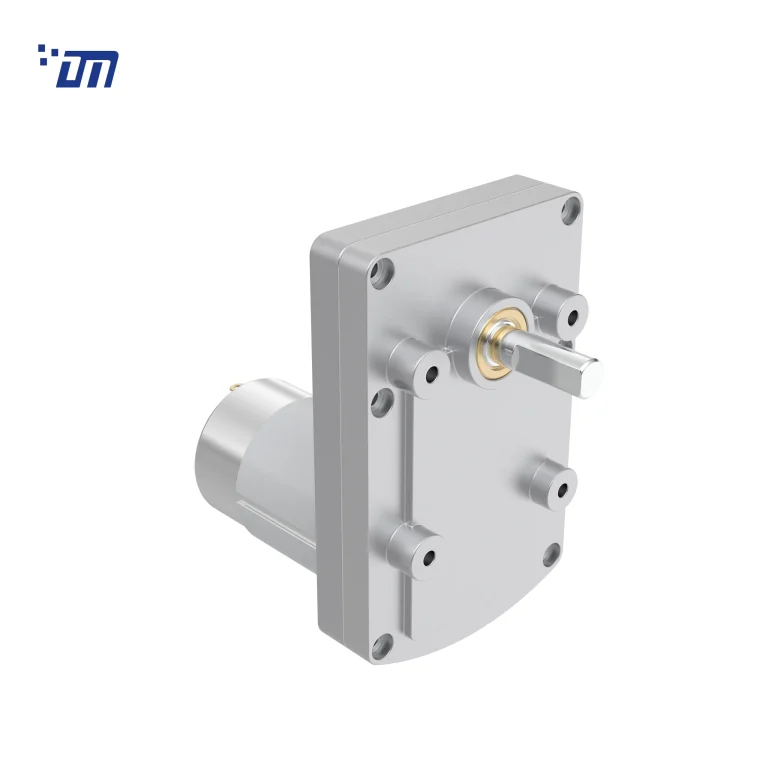

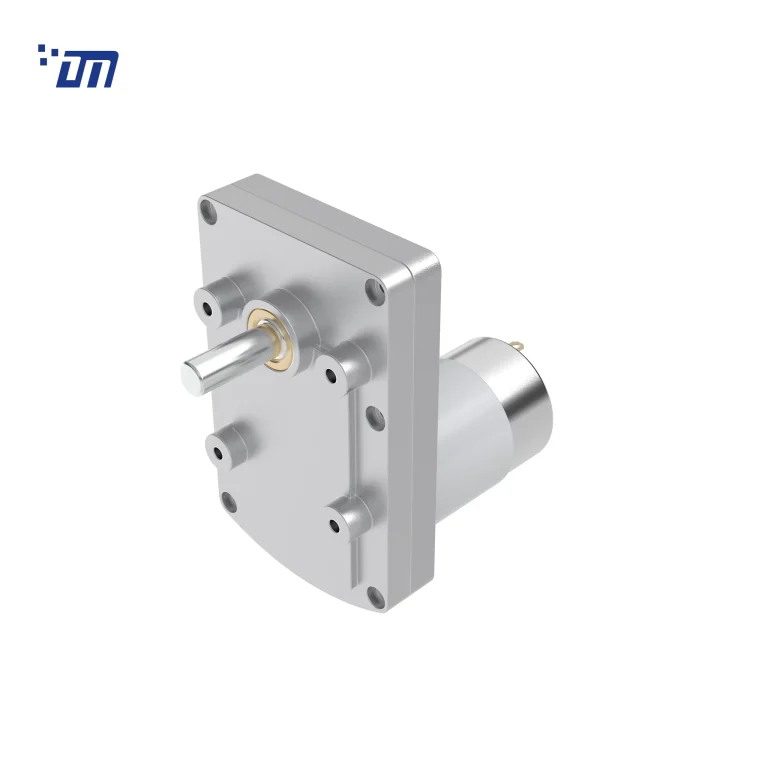

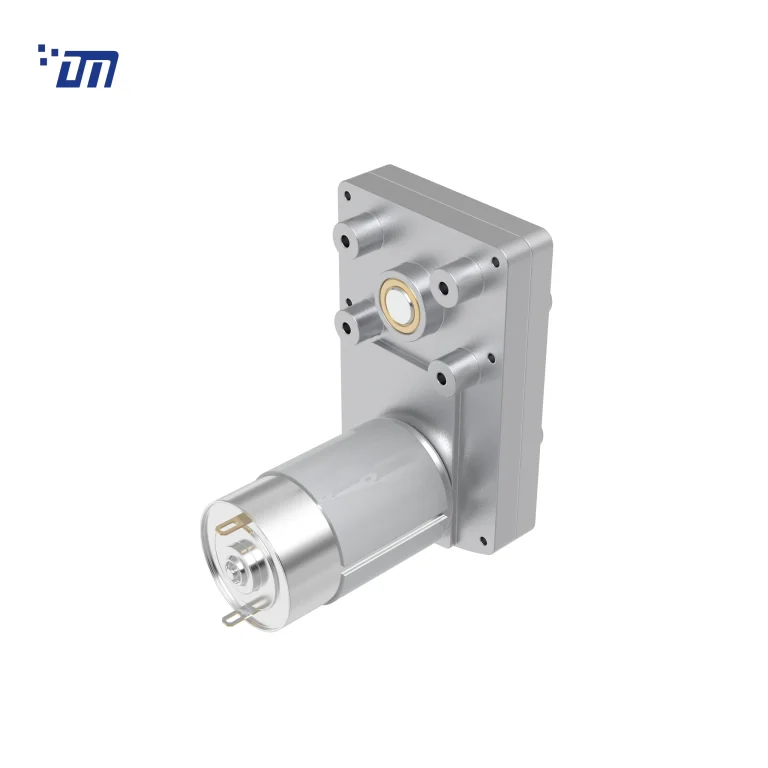

DM-95SM555

型号: DM-95SM555

直径：36mm

电压：12V~24VDC

转速：2RPM-60RPM

扭矩：1kg.cm~120kg.cm

1. 顺时针/逆时针

2. 电刷/碳刷

3. 正齿轮

4. 金属方形齿轮箱

定制化：

电压、电流、速度、扭矩、输出轴、直流电机、齿轮箱、传动比、直流电机电刷、电线、编码器、齿轮、噪音水平、使用寿命

典型应用：

自动快速锁门、装订机、自动电视支架、点钞机、聚光灯、卫生纸机、办公设备、家用电器、自动执行器

产品尺寸（单位：毫米）



变速箱传动比:

Number of stages 3 4 5
Reduction Ratio i 94 394 1166
Gearbox Length L (mm) 16 16 16
Breaking Torque(kgf.cm) 15 60 120
Gearbox Efficiency 73% 65% 59%



直流电机数据:

备注：以上直流电机数据用于根据给定公式定制直流齿轮电机.

DC Motor Model Rated No Load Max Efficiency Load Stall
Volt. Current Speed Current Speed Torque P.out Torque Current
V mA r/min mA r/min gf.cm W gf.cm mA
DM-555-012-3000 12 ≤140 3000 ≤800 2200 1 50 3.4 ≥480 ≥2400
DM-555-012-4500 12 ≤220 4500 ≤1200 3300 220 7.4 ≥ 700 ≥3840
DM-555-012-6000 12 ≤350 6000 ≤2000 4500 300 13.8 ≥960 ≥4800
DM-555-024-3000 24 ≤70 3000 ≤400 2200 1 50 3.4 ≥480 ≥1280
DM-555-024-4500 24 ≤110 4500 ≤600 3300 220 7.4 ≥700 ≥2400



齿轮电机数据:

备注：以上图表中的数据仅供参考。如需其他配置，可根据以下公式计算，或直接联系我们.

DC Gear Motor Model Rated voltage No Load Max Efficiency Load Stall
Current Speed Current Speed Torque P.out Torque Current
V A r/min A r/min kgf.cm W kgf.cm A
DM-95SM5550069.9-394K 6 0.34 9.9 1.22 7.9 33.0 2.73 163.0 4.64
DM-95SM5550125.1-1166K 12 0.45 5.1 1.41 3.7 140.0 5.43 516 .0 4
D M-95SM55502488.8-94K 24 0.31 88.8 1.6 73.9 23.0 17.81 140.0 8.03
DM-95SM555012085-94K 12 1.5 85 3.772 64.5 26.71 18.02 12.067 13.79
DM-95SM555012030-211K 12 0.5 30 1.865 23.8 39.08 9.741 20.485 8.274
DM-95SM5550247.6-394K 24 0.1 7.6 0.300 6.7 43.86 3.086 12.435 0.734
DM-95SM5550126.4-1165K 12 0.55 6.4 1.573 5.2 12.973 7.099 68.660 6.460
DM-95SM555012023-196K 12 0.3 23 0.867 18.9 21.94 4.335 13.315 4.439
DM-95SM555024257-35K 24 0.35 257 1.301 211.9 7.2 15.98 4.777 7.333
The motor parameters are for reference only,please refer to real measured data;
We can customize parameters according to customer requirements.
Gear Motor Output Speed=DC Motor Speed/Gear Ratio ( n=nm/i)
Gear Motor Output Torque=DC Motor Torque*Gear Ratio*Gearbox Efficiency. ( t=tm*i*η)
