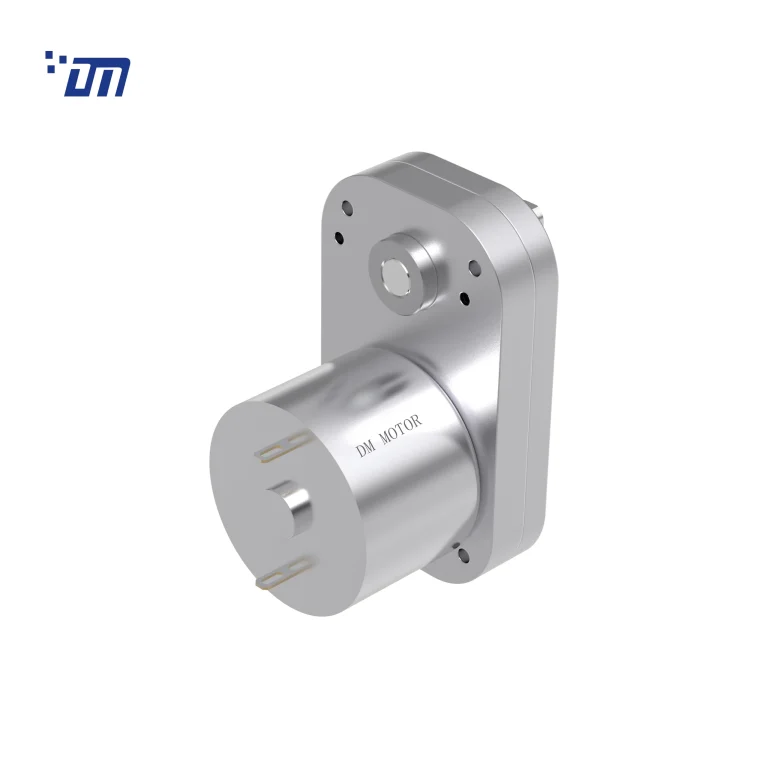

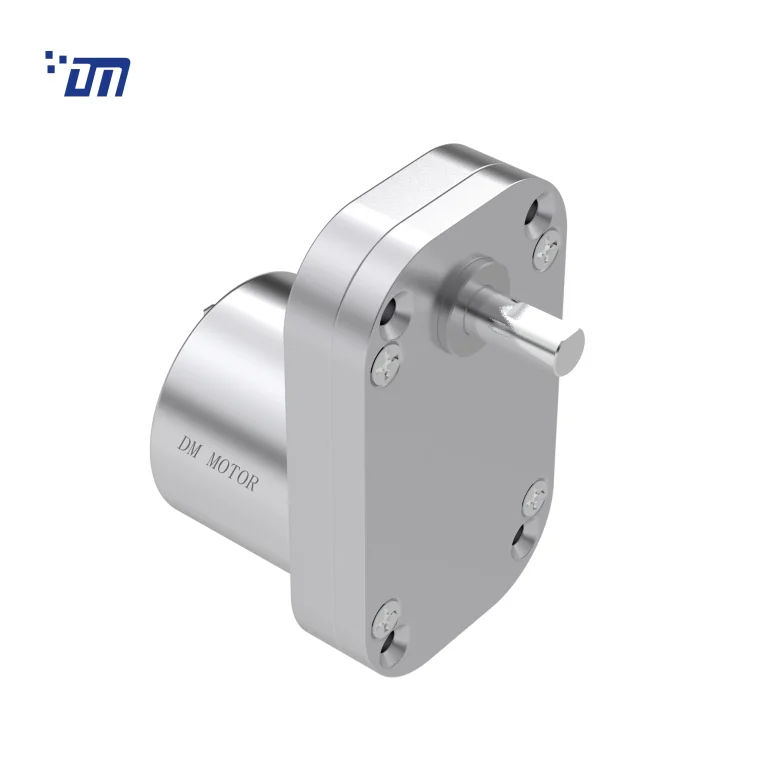

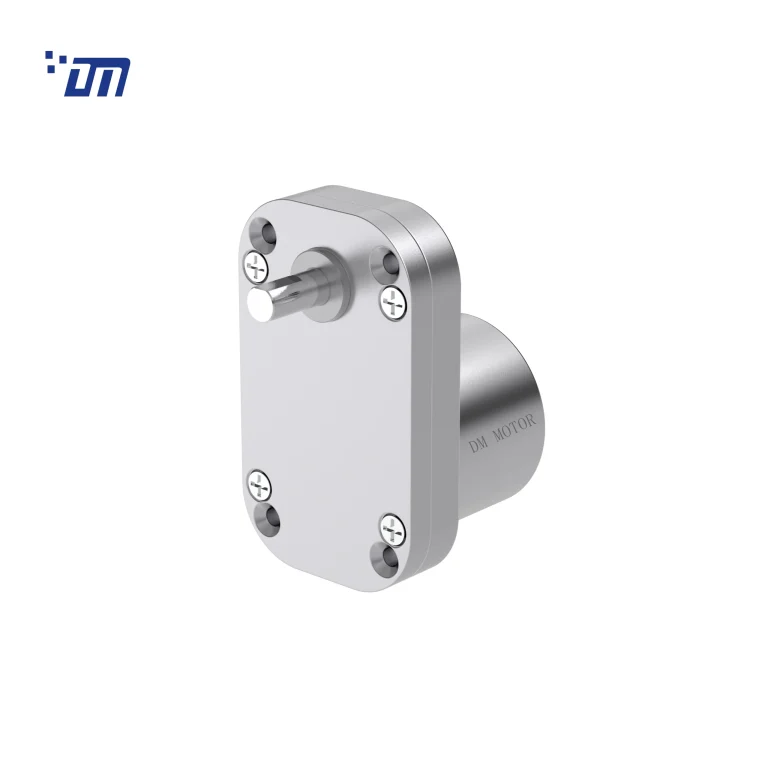

DM-65SM3525

型号: DM-65SM3525

直径：34.6mm

电压：6V~24VDC

转速：5RPM~200RPM

扭矩：0.3kg.cm~5kg.cm

1. CW/CCW

2. 电刷/碳刷

3. 正齿轮

4. 金属方形齿轮箱

定制化：

电压、电流、转速、扭矩、输出轴、直流电机、变速箱、传动比、直流电机电刷、电线、编码器、齿轮、噪音水平、使用寿命

典型应用：

自动快速锁门、装订机、自动电视支架、点钞机、聚光灯、卫生纸机、办公设备、家用电器、自动执行器

产品尺寸（单位：毫米）



变速箱传动比:

Number of stages 3 4 5
Reduction Ratio i 40.5、 67.5 135、152、225 450
Gearbox Length L (mm) 12 12 12
Breaking Torque(kgf.cm) 10 25 35
Gearbox Efficiency 73% 65% 59%



直流电机数据:

备注：以上直流电机数据用于根据给定公式定制直流齿轮电机.

DC Motor Model Rated No Load Max Efficiency Load Stall
Volt. Current Speed Current Speed Torque P.out Torque Current
V mA r/min mA r/min gf.cm W gf.cm mA
DM-3525-012-3000 12 ≤40 3000 ≤170 2200 25 0.6 ≥120 ≥600
DM-3525-012-4500 12 ≤60 4500 ≤250 3300 35 1.2 ≥180 ≥900
DM-3525-012-6000 12 ≤100 6000 ≤450 4500 45 2.1 ≥200 ≥1300
DM-3525-024-3000 24 ≤25 3000 ≤80 2200 25 0.6 ≥100 ≥300
DM-3525-024-4500 24 ≤30 4500 ≤130 3300 35 1.2 ≥180 ≥450



齿轮电机数据:

备注：以上图表中的数据仅供参考。如需其他配置，可根据以下公式计算，或直接联系我们.

DC Gear Motor Model Rated voltage No Load Max Efficiency Load Stall
Current Speed Current Speed Torque P.out Torque Current
V A r/min A r/min kgf.cm W kgf.cm A
DM-65SM352500363.4-67.5K 3 0.21 63.4 0.8 48.3 1. .6 0.81 6.9 2.67
DM-65SM3525012028-152K 12 0.08 28.0 0.32 21.7 5.0 1.11 22.2 1.12
DM-65SM352501235.9-152K 12 0.09 35.9 0.34 29.4 5.0 1.5 27.1 1,45
DM-65SM352501244.8-135K 12 0.05 44.8 0.34 37.6 3.8 1 .46 23.5 1.8
DM-65SM352501251.4-135K 12 0.08 51.4 0.42 41.8 5.0 2.16 26.9 1 .88
DM-6538SM3525005007-450K 5 0.115 7 0.303 4.9 8.23 0.423 34.82 1.009
DM-6538SM3525005013-225K 5 0.12 13 0.277 9.9 4.76 0.493 22.54 1.049
DM-6538SM3525005048-225K 5 0.5 48 1.627 36.4 7.286 2.775 36.492 6.726
DM-65SS3525012088-67.5K 12 0.1 88 0.184 76.9 1.274 1.026 9.904 1.290
The motor parameters are for reference only,please refer to real measured data;
We can customize parameters according to customer requirements.
Gear Motor Output Speed=DC Motor Speed/Gear Ratio ( n=nm/i)
Gear Motor Output Torque=DC Motor Torque*Gear Ratio*Gearbox Efficiency. ( t=tm*i*η)
