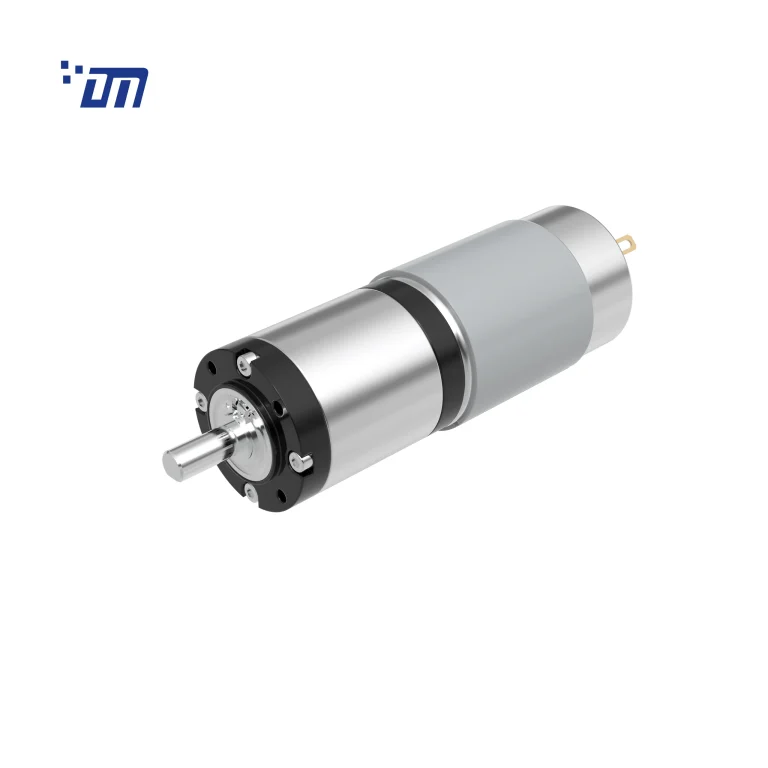

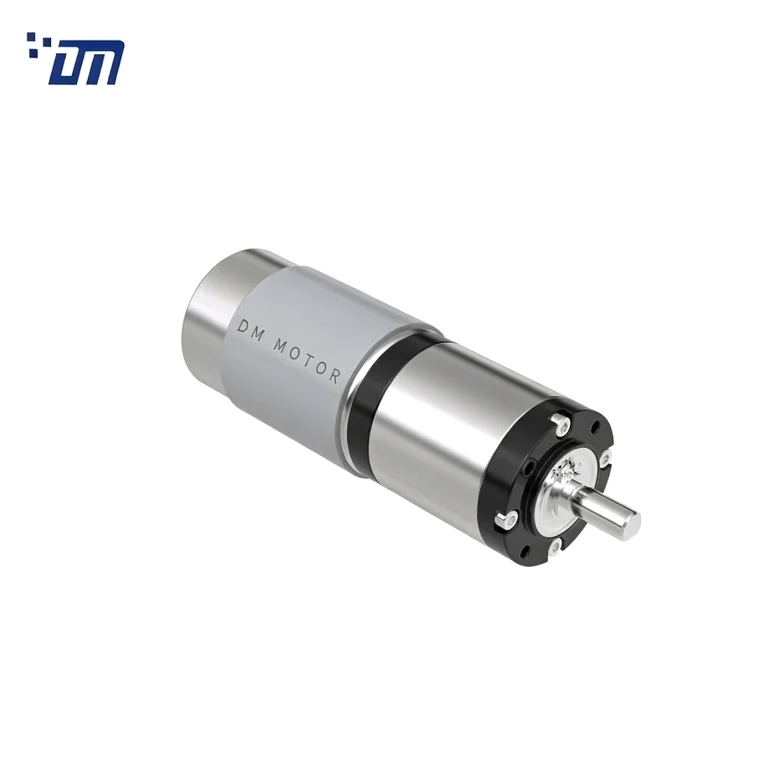

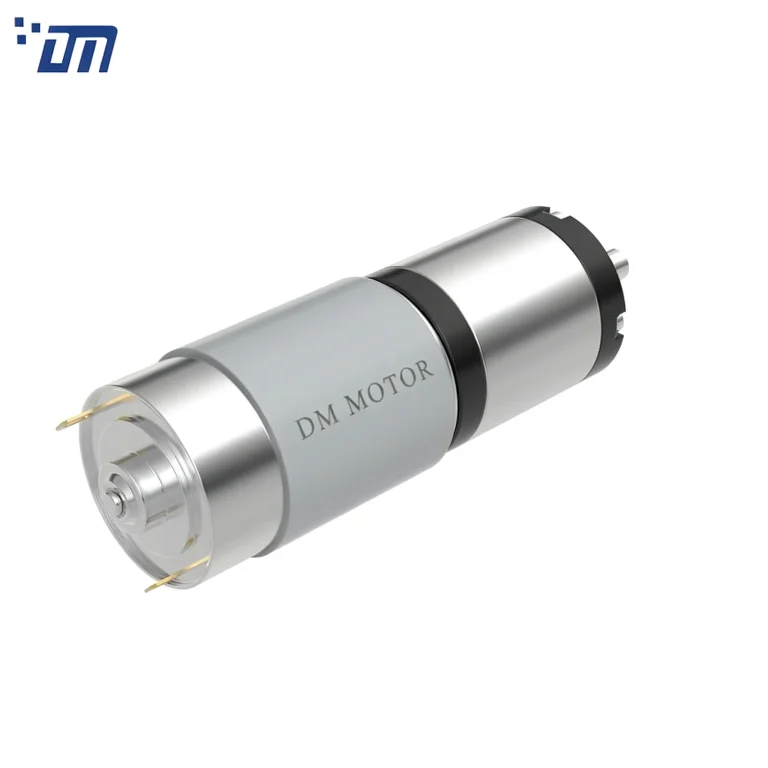

DM-42PM775

型号: DM-42PM775

直径：42mm

电压：12V~24VDC

转速：2RPM-1500RPM

扭矩：1kg.cm~60kg.cm

1. CW/CCW

2. 电刷/碳刷

3. 行星齿轮

4. 金属行星齿轮箱

定制化：

电压、电流、转速、扭矩、输出轴、直流电机、变速箱、传动比、直流电机电刷、电线、编码器、齿轮、噪音水平、使用寿命

典型应用：

自动快速锁门、装订机、自动电视支架、点钞机、聚光灯、卫生纸机、办公设备、家用电器、自动执行器

产品尺寸（单位：毫米）



变速箱传动比:

Number of stages 1 2 3 4
Reduction Ratio i 3.7、5 13、18、25 49、67、92、125 181、246、336、458、625
Gearbox Length L (mm) 33.2 43.6 54 64.4
Breaking Torque(kgf.cm) 15 25 50 90
Gearbox Efficiency 90% 81% 73% 65%



直流电机数据:

备注：以上直流电机数据用于根据给定公式定制直流齿轮电机.

DC Motor Model Rated No Load Max Efficiency Load Stall
Volt. Current Speed Current Speed Torque P.out Torque Current
V mA r/min mA r/min gf.cm W gf.cm mA
DM-775-012-3000 12 ≤280 3000 ≤1300 2600 450 12 ≥3600 ≥8600
DM-775-012-4500 12 ≤450 4500 ≤2100 3800 500 19.5 ≥4600 ≥16200
DM-775-012-6000 12 ≤680 6000 ≤3600 5200 600 32 ≥5600 ≥27200
DM-775-024-3000 24 ≤120 3000 ≤920 2600 450 12 ≥2800 ≥5100
DM-775-024-4500 24 ≤230 4500 ≤1400 3800 500 19.5 ≥4100 ≥11000



齿轮电机数据:

备注：以上图表中的数据仅供参考。如需其他配置，可根据以下公式计算，或直接联系我们.

DC Gear Motor Model Rated voltage No Load Max Efficiency Load Stall
Current Speed Current Speed Torque P.out Torque Current
V A r/min A r/min kgf.cm W kgf.cm A
DM-42PM775012509.1-13K 12 0.97 509.1 4.15 420.6 5.69 24.57 26.2 19.31
DM-42PM775012269.9-25K 12 0.79 269.9 4.08 218.9 10.9 24.57 46.2 18.2
DM-42PM775012444.4-18K 12 2.1 444.4 6.37 324.2 7.34 24.44 31.48 15.7
DM-42PM77502428.8-125K 24 0.29 28.8 1 .40 23.1 44.4 10.54 218.7 4.2
DM-42PM77502486.9-92K 24 0.83 86.9 3.88 73.2 21.69 16.29 114.8 12.7
DM-42PM775012020-336K 12 1.4 20 4.255 15.3 10.99 17.59 47.79 14.80
DM-42PM775012028-246K 12 1.4 28 3.331 21.9 6.54 15.00 38.20 16.34
DM-42PM775024400-25K 24 1.1 400 3.632 334.2 14.3 49.20 90 25.75
DM-42PM775012005-625K 12 0.55 5 1.176 3.7 12.14 4.740 60.44 4.793
The motor parameters are for reference only,please refer to real measured data;
We can customize parameters according to customer requirements.
Gear Motor Output Speed=DC Motor Speed/Gear Ratio ( n=nm/i)
Gear Motor Output Torque=DC Motor Torque*Gear Ratio*Gearbox Efficiency. ( t=tm*i*η)
