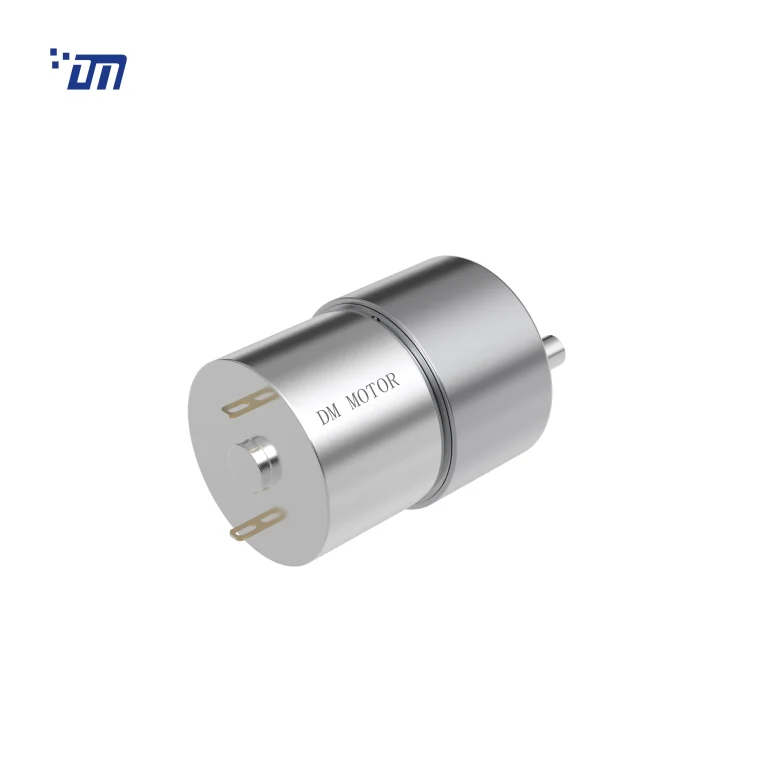

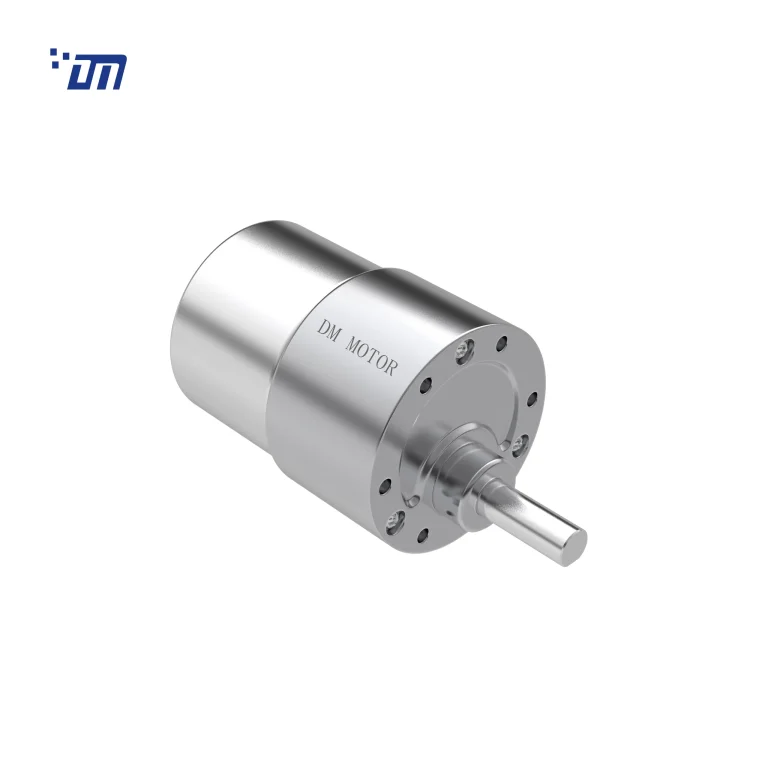

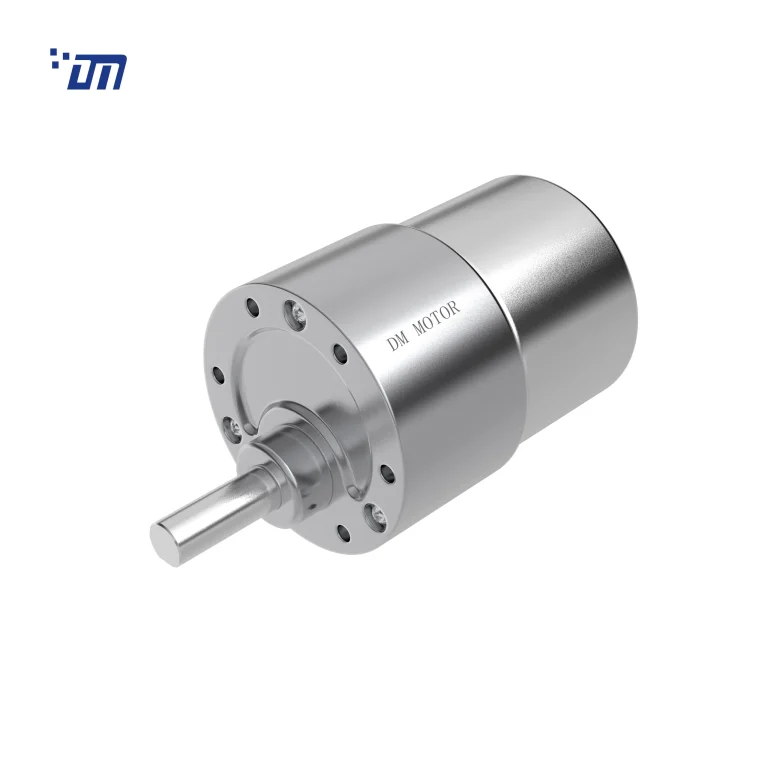

DM-37SM3525

型号: DM-37SM3525

直径：37mm

电压：12V~24VDC

转速：3RPM~500RPM

扭矩：0.4kg.cm~23kg.cm

1. CW/CCW

2. 电刷/碳刷

3. 正齿轮

4. 金属齿轮箱

定制化：

电压、电流、速度、扭矩、输出轴、直流电机、变速箱、传动比、直流电机电刷、电线、编码器、齿轮、噪音水平、使用寿命

典型应用：

自动快速锁门、装订机、自动电视支架、点钞机、聚光灯、卫生纸机、办公设备、家用电器、自动执行器

产品尺寸（单位：毫米）



变速箱传动比:

Number of stages 2 3 4 5 6 7
Reduction Ratio i 6、8、10 20、30 61、90 107、122、 184、270 311、414、 552、810 1243 1657、2430
Gearbox Length L (mm) 19 22.5 25 27.5 30 31.5
Breaking Torque(kgf.cm) 8 10 30 30 40 40
Gearbox Efficiency 81% 72% 65% 59% 53% 47%



直流电机数据:

备注：以上直流电机数据用于根据给定公式定制直流齿轮电机.

DC Motor Model Rated No Load Max Efficiency Load Stall
Volt. Current Speed Current Speed Torque P.out Torque Current
V mA r/min mA r/min gf.cm W gf.cm mA
DM-3525-012-3000 12 ≤40 3000 ≤170 2200 25 0.6 ≥120 ≥600
DM-3525-012-4500 12 ≤60 4500 ≤250 3300 35 1.2 ≥180 ≥900
DM-3525-012-6000 12 ≤100 6000 ≤450 4500 45 2.1 ≥200 ≥1300
DM-3525-024-3000 24 ≤25 3000 ≤80 2200 25 0.6 ≥100 ≥300
DM-3525-024-4500 24 ≤30 4500 ≤130 3300 35 2.1 ≥180 ≥450



齿轮电机数据:

备注：以上图表中的数据仅供参考。如需其他配置，可根据以下公式计算，或直接联系我们.

DC Gear Motor Model Rated voltage No Load Max Efficiency Load Stall
Current Speed Current Speed Torque P.out Torque Current
V A r/min A r/min kgf.cm W kgf.cm A
DM-37SM35250063.6-810K 6 0.09 3.6 0.21 2.3 9.5 0.23 27.8 0.43
DM-37SM352500615.2-534K 6 0.27 15.2 1.0 11.8 14.0 1.7 62.4 3.54
DM-37SM352501292.3-61K 12 0.03 92.3 0.22 77.2 1.4 1.17 9.0 1.18
DM-37SM352501264.6-90K 12 0.04 64.6 0.23 54.0 2.2 1.25 13.6 1.17
DM-37SM352501216.2-534K 12 0.06 16.2 0.48 13.8 14.0 1,98 94,7 2.91
DM-37SM3525024300-20K 24 0.045 300 0.151 233.2 6.84 1.669 38.42 0.720
DM-37SM3525024375-20K 24 0.065 375 0.249 288.6 9.03 2.729 48.68 1.068
DM-37SM3525024011-270K 24 0.04 11 0.028 10.0 2.12 0.221 17.63 0.197
DM-37SM3525024040-184K 24 0.55 40 0.153 35.8 4.069 1.526 28.682 0.918
DM-37SM35250123.7-810K 12 0.075 3.7 0.104 2.6 1.112 0.305 4.204 0.284
DM-37SM3525024286-21K 24 0.08 286 0.115 251.4 0.521 1.371 4.581 0.859
DM-37SM3525012019-534K 12 0.285 19 1.012 15.1 2.180 3.445 10.579 4.121
DM-37SM3525012022-270K 12 0.2 22 0.443 15.4 1.042 1.685 4.352 1.497
DM-37SM3525012011-534K 12 0.5 11 0.693 6.1 2.130 1.364 6.609 1.587
DM-37SM35250124.8-1243K 12 0.2 4.8 0.288 3.8 16.07 0.637 89.67 1.285
DM-37SM3525012600-10K 12 0.075 600 0.266 461.2 3.17 1.530 19.23 1.378
DM-37SM35250247.4-810K 24 0.1 7.4 0.165 5.3 1.851 1.036 7.835 0.528
The motor parameters are for reference only,please refer to real measured data;
We can customize parameters according to customer requirements.
Gear Motor Output Speed=DC Motor Speed/Gear Ratio ( n=nm/i)
Gear Motor Output Torque=DC Motor Torque*Gear Ratio*Gearbox Efficiency. ( t=tm*i*η)
