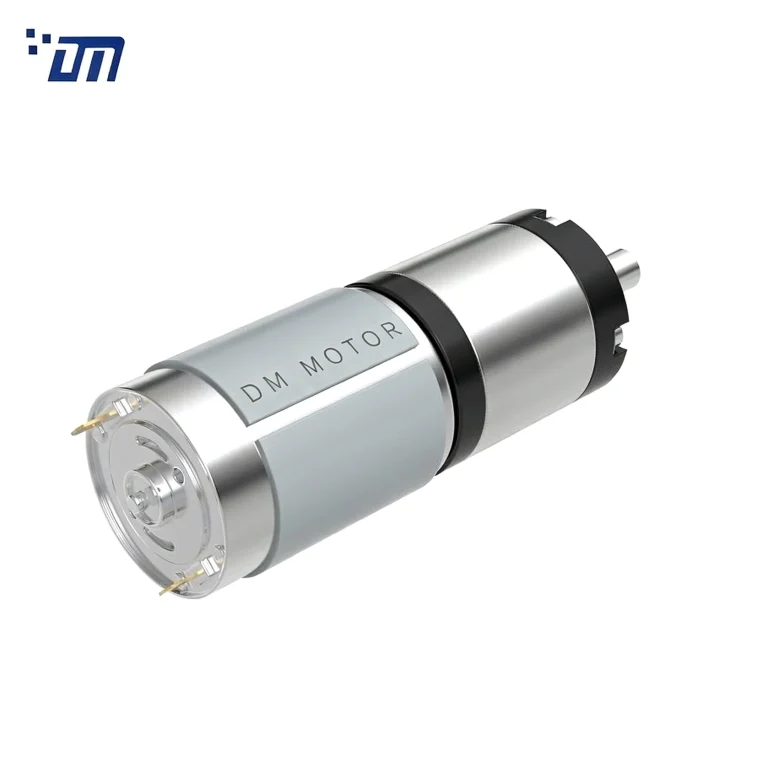

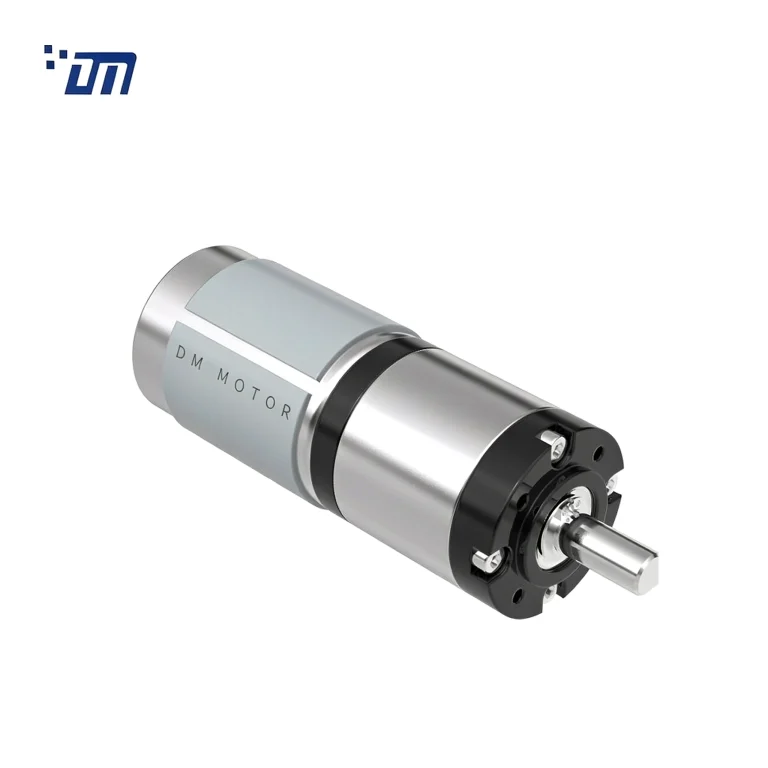

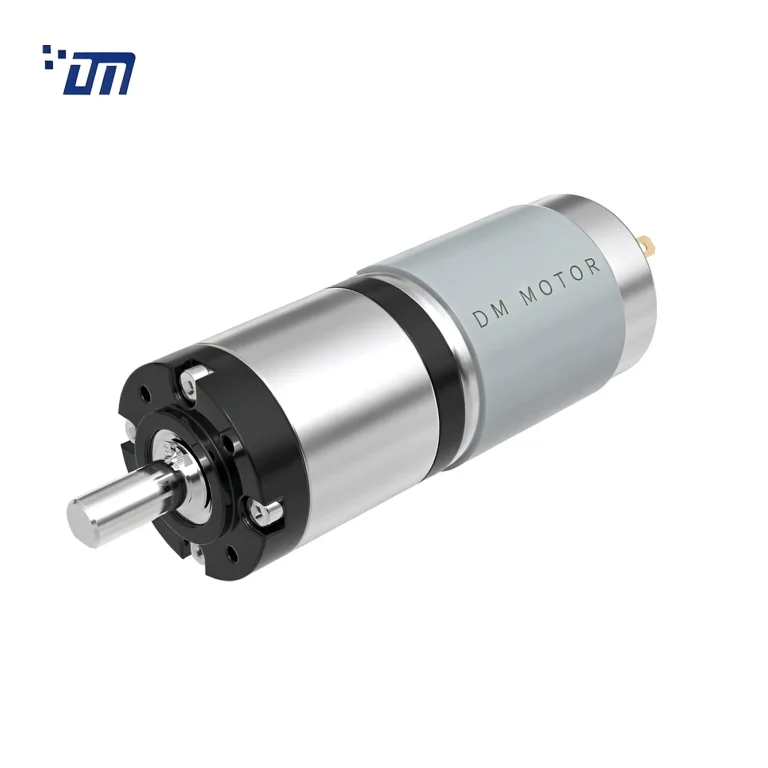

DM-36PM545

型号: DM-36PM545

直径：36mm

电压：12V~24VDC

转速：2RPM-1500RPM

扭矩：1kg.cm~50kg.cm

1. 顺时针/逆时针

2. 电刷/碳刷

3. 行星齿轮

4. 金属行星齿轮箱

定制化：

电压、电流、转速、扭矩、输出轴、直流电机、变速箱、传动比、直流电机电刷、电线、编码器、齿轮、噪音水平、使用寿命

典型应用：

自动快速锁门、装订机、自动电视支架、点钞机、聚光灯、卫生纸机、办公设备、家用电器、自动执行器

产品尺寸（单位：毫米）



变速箱传动比:

Number of stages 1 2 3 4 5
Reduction Ratio i 3.7、5.2 16、19、27 51、71、100 1 39 189、264、369 515、721 977、1367、1910
Gearbox Length L (mm) 26.5 34.7 42.9 51.1 59.3
Breaking Torque(kgf.cm) 10 18 40 50 60
Gearbox Efficiency 90% 81% 73% 65% 59%



直流电机数据:

备注：以上直流电机数据用于根据给定公式定制直流齿轮电机.

DC Motor Model Rated No Load Max Efficiency Load Stall
Volt. Current Speed Current Speed Torque P.out Torque Current
V mA r/min mA r/min gf.cm W gf.cm mA
DM-545-012-3000 12 ≤110 3000 ≤450 2200 100 2.3 ≥320 ≥1440
DM-545-012-4500 12 ≤220 4500 ≤800 3300 150 5.1 ≥480 ≥2400
DM-545-012-6000 12 ≤350 6000 ≤1500 4500 200 9.0 ≥640 ≥4400
DM-545-024-3000 24 ≤60 3000 ≤230 2200 100 2.3 ≥320 ≥720
DM-545-024-4500 24 ≤110 4500 ≤400 3300 150 5.1 ≥480 ≥1200



齿轮电机数据:

备注：以上图表中的数据仅供参考。如需其他配置，可根据以下公式计算，或直接联系我们.

DC Gear Motor Model Rated voltage No Load Max Efficiency Load Stall
Current Speed Current Speed Torque P.out Torque Current
V A r/min A r/min kgf.cm W kgf.cm A
DM-36PM54501246.6-100K 12 0.2 46.6 1.02 37.9 13.6 5.3 73.0 4.6
DM-36PM54501259.6-100K 12 0.39 59.6 1.59 47.9 16.7 8.21 85.1 6,49
DM-36PM545012042-139K 12 0.32 42.0 1.28 34.5 17.7 6.27 99.0 5.73
DM-36PM5450244.2-721K 24 0.07 4.2 0.22 32.0 49.0 1.61 210 0.72
DM-36PM54502439.6-100K 24 0.14 39.6 0.65 31.6 18.0 5.85 89.0 2.63
DM-36PM545012017-264K 12 0.55 17 0.789 12.2 20.8 2.608 101.71 3.109
DM-36PM545012222-27K 12 0.5 222 1.490 165.9 4.8 8.157 24.18 6.286
The motor parameters are for reference only,please refer to real measured data;
We can customize parameters according to customer requirements.
Gear Motor Output Speed=DC Motor Speed/Gear Ratio ( n=nm/i)
Gear Motor Output Torque=DC Motor Torque*Gear Ratio*Gearbox Efficiency. ( t=tm*i*η)
