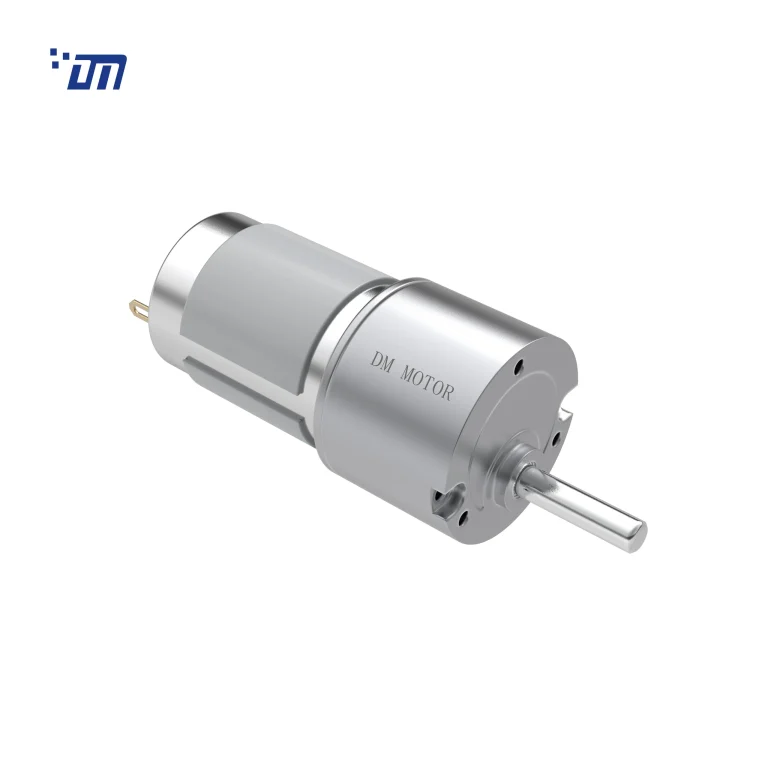

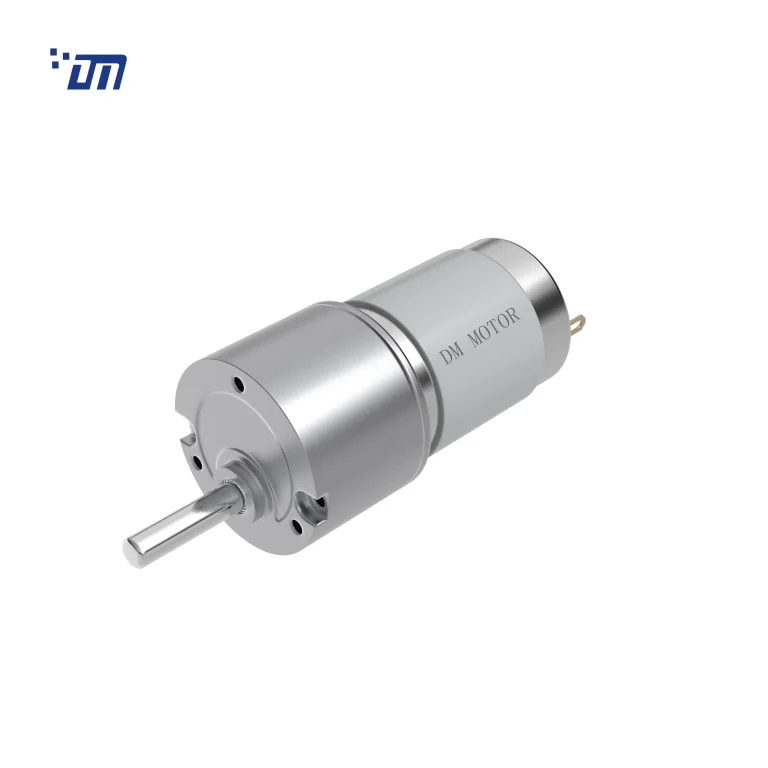

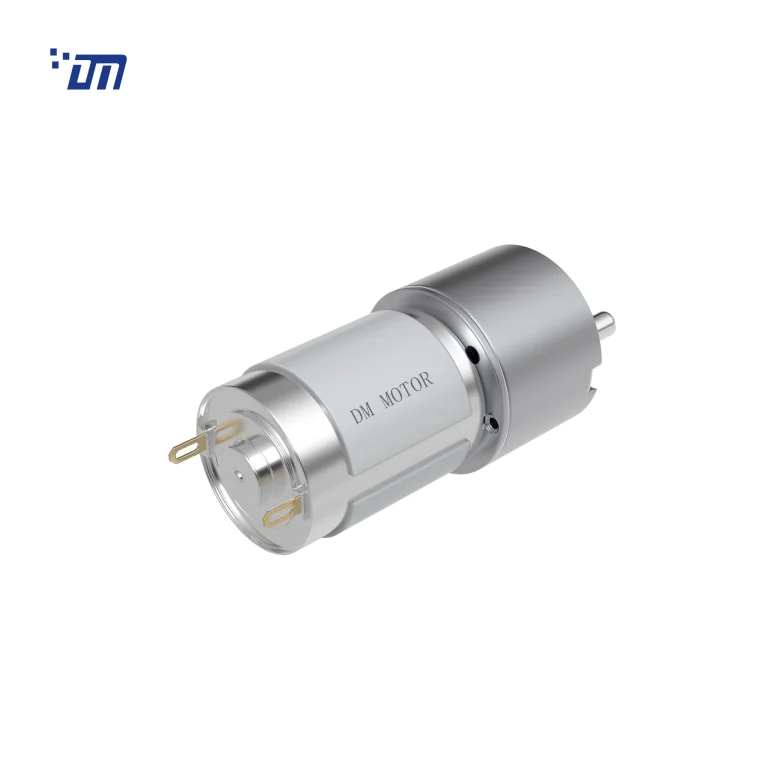

DM-33SM385

型号: DM-33SM385

直径：32mm

电压：6~24VDC

转速：3RPM~450RPM

扭矩：0.6kg.cm~11kg.cm

1. CW/CCW

2. 电刷/碳刷

3. 正齿轮

4. 金属齿轮箱

定制：电压、电流、速度、扭矩、输出轴、直流电机、变速箱、传动比、直流电机电刷、电线、编码器、齿轮、噪音水平、使用寿命

典型应用：

自动快速锁门、装订机、自动电视支架、点钞机、聚光灯、卫生纸机、办公设备、家用电器、自动执行器

产品尺寸（单位：毫米）



变速箱传动比:

Number of stages 3 4 5 6 7
Reduction Ratio i 20 50 125 312.5 781
Gearbox Length L (mm) 17.7 19.9 22.2 24.4 26.75
Breaking Torque(kgf.cm) 10 15 20 24 24
Gearbox Efficiency 73% 65% 59% 53% 48%



直流电机数据:

备注：以上直流电机数据用于根据给定公式定制直流齿轮电机.

DC Motor Model Rated No Load Max Efficiency Load Stall
Volt. Current Speed Current Speed Torque P.out Torque Current
V mA r/min mA r/min gf.cm W gf.cm mA
DM-385-012-3000 12 ≤60 3000 ≤150 2200 35 0.8 ≥110 ≥360
DM-385-012-4500 12 ≤70 4500 ≤300 3300 55 1.9 ≥210 ≥960
DM-385-012-6000 12 ≤100 6000 ≤600 4500 80 3.7 ≥280 ≥1600
DM-385-024-3000 24 ≤28 3000 ≤70 2200 35 0.8 ≥110 ≥160
DM-385-024-4500 24 ≤50 4500 ≤150 3300 55 1.9 ≥180 ≥380



齿轮电机数据:

备注：以上图表中的数据仅供参考。如需其他配置，可根据以下公式计算，或直接联系我们.

DC Gear Motor Model Rated voltage No Load Max Efficiency Load Stall
Current Speed Current Speed Torque P.out Torque Current
V A r/min A r/min kgf.cm W kgf.cm A
DM-33SM38501215.1-312. 5K 12 0.07 15.1 0.21 11.4 6.0 0.75 26.0 0.64
DM-33SM385012350.2-50K 12 0. 41 350.2 2.01 288 3.6 10.78 20.5 9,44
DM-33SM3850246.7-125K 24 0.07 46.7 0.24 37.4 5.5 2.11 27.4 0.93
DM-33SM3850219.6-312.5K 24 0.05 19.6 0.16 15.3 8.0 1.33 38.0 0.59
DM-33SM3850223.3-312.5K 24 0.07 23.3 0.29 19.6 11.1 2.24 50.0 1.5
The motor parameters are for reference only,please refer to real measured data;
We can customize parameters according to customer requirements.
Gear Motor Output Speed=DC Motor Speed/Gear Ratio ( n=nm/i)
Gear Motor Output Torque=DC Motor Torque*Gear Ratio*Gearbox Efficiency. ( t=tm*i*η)
