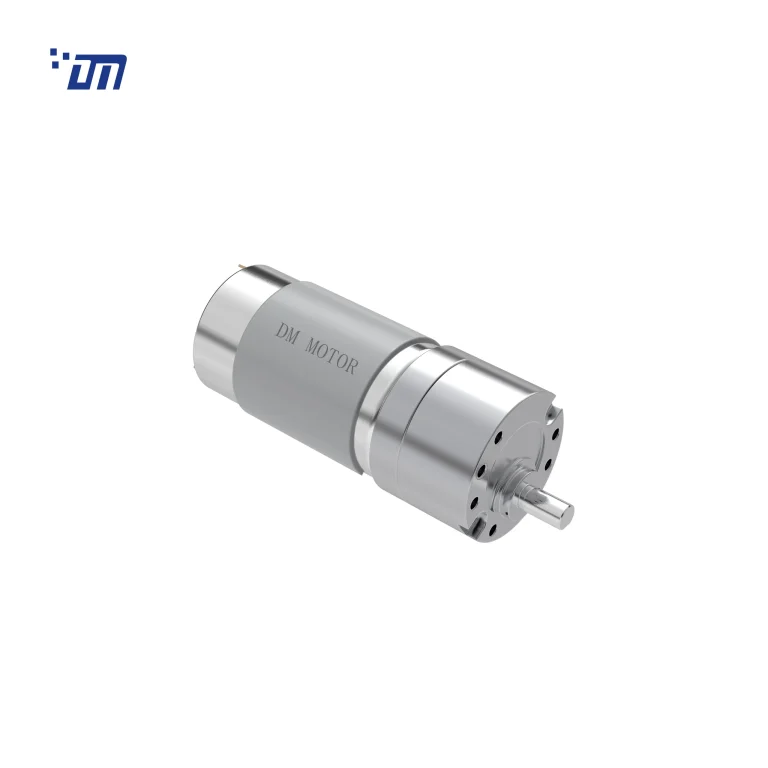

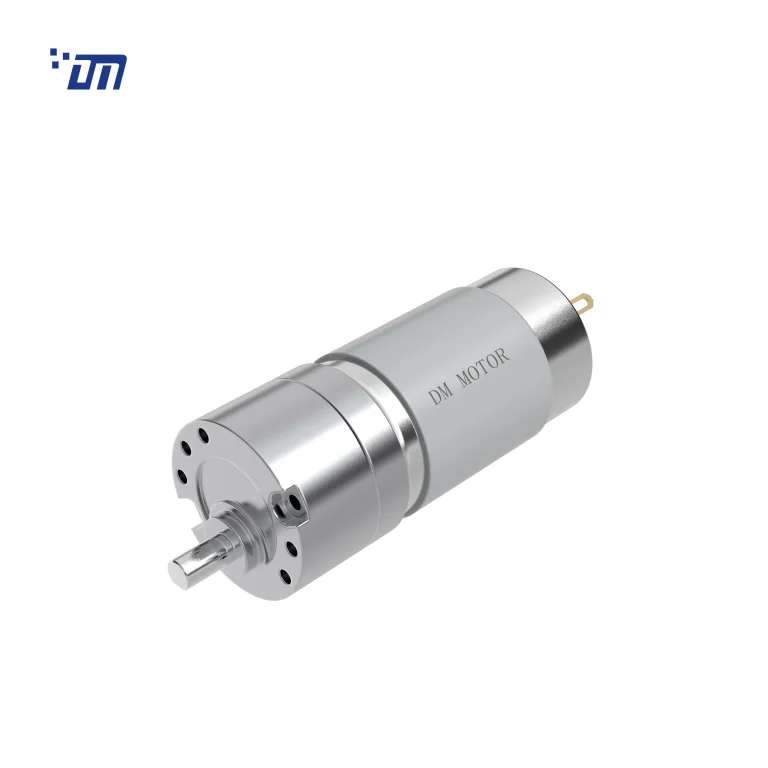

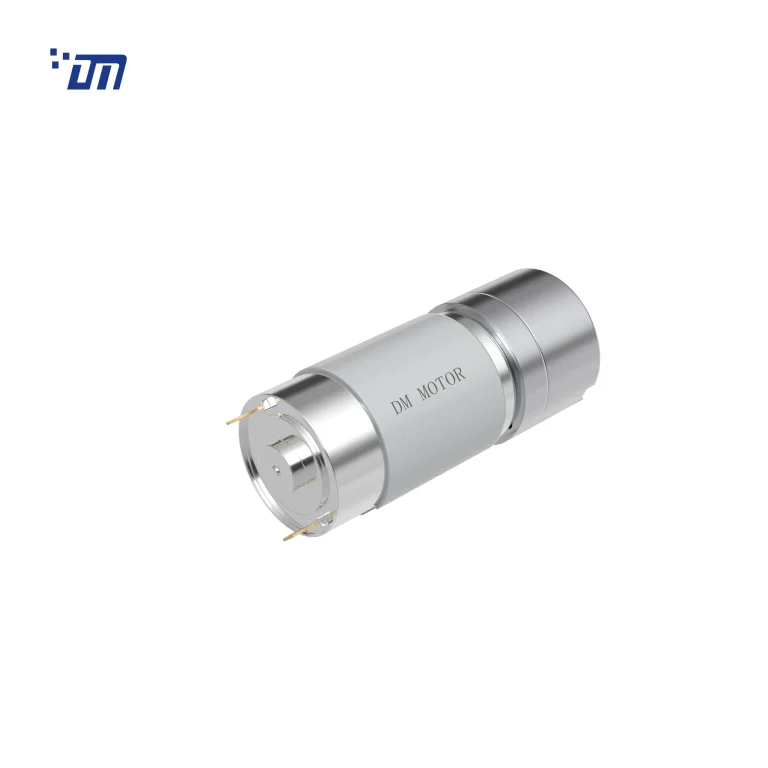

DM-30SM395

型号: DM-30SM395

直径：30mm

电压：6~24VDC

转速：3RPM~250RPM

扭矩：0.6kg.cm~7kg.cm

1. CW/CCW

2. 电刷/碳刷

3. 正齿轮

4. 金属齿轮箱

定制化：

电压、电流、速度、扭矩、输出轴、直流电机、变速箱、传动比、直流电机电刷、电线、编码器、齿轮、噪音水平、使用寿命

典型应用：

自动快速锁门、装订机、自动电视支架、点钞机、聚光灯、卫生纸机、办公设备、家用电器、自动执行器

产品尺寸（单位：毫米）



变速箱传动比:

Number of stages 4 5 6 7 8
Reduction Ratio i 37 88、114、131 206、265、305 341、392、450 619、711、796 914、1049、1548 1857、2132 2387、2447
Gearbox Length L (mm) 22.2 24.8 27.4 30 32.6
Breaking Torque(kgf.cm) 10 12 16 20 20
Gearbox Efficiency 65% 59% 53% 48% 43%



直流电机数据:

备注：以上直流电机数据用于根据给定公式定制直流齿轮电机.

DC Motor Model Rated No Load Max Efficiency Load Stall
Volt. Current Speed Current Speed Torque P.out Torque Current
V mA r/min mA r/min gf.cm W gf.cm mA
DM-395-012-3000 12 ≤60 3000 ≤250 2200 65 1.5 ≥110 ≥360
DM-395-012-4500 12 ≤90 4500 ≤430 3300 80 2.7 ≥210 ≥960
DM-395-012-6000 12 ≤130 6000 ≤750 4800 1 00 4.9 ≥280 ≥1600
DM-395-024-3000 24 ≤40 3000 ≤120 2200 65 1.5 ≥110 ≥160
DM-395-024-4500 24 ≤60 4500 ≤220 3300 80 2.7 ≥180 ≥380



齿轮电机数据:

备注：以上图表中的数据仅供参考。如需其他配置，可根据以下公式计算，或直接联系我们.

DC Gear Motor Model Rated voltage No Load Max Efficiency Load Stall
Current Speed Current Speed Torque P.out Torque Current
V A r/min A r/min kgf.cm W kgf.cm A
DM-30SM39501234.3-88K 12 0.05 34.3 0.2 27.5 2.8 0.78 13.9 0.83
DM-30SM395012172.2-37K 12 0.23 172.2 0.87 133.7 3.3 4.47 14.5 3.1
DM-30SM395012595.8-20K 12 0.34 595.8 1.56 494.9 1.7 8.53 9.9 7.54
DM-30SM39502468.4-88K 24 0.11 68.4 0.41 54.3 6.4 3.54 30.8 1.59
DM-30SM395024272-36.7K 24 0.22 272 0.662 224.5 2.936 6.902 18.843 3.630
DM-30SM395024303.8-37K 24 0.18 303.8 0.95 245.4 3.8 9.63 19.9 4.16
The motor parameters are for reference only,please refer to real measured data;
We can customize parameters according to customer requirements.
Gear Motor Output Speed=DC Motor Speed/Gear Ratio ( n=nm/i)
Gear Motor Output Torque=DC Motor Torque*Gear Ratio*Gearbox Efficiency. ( t=tm*i*η)
