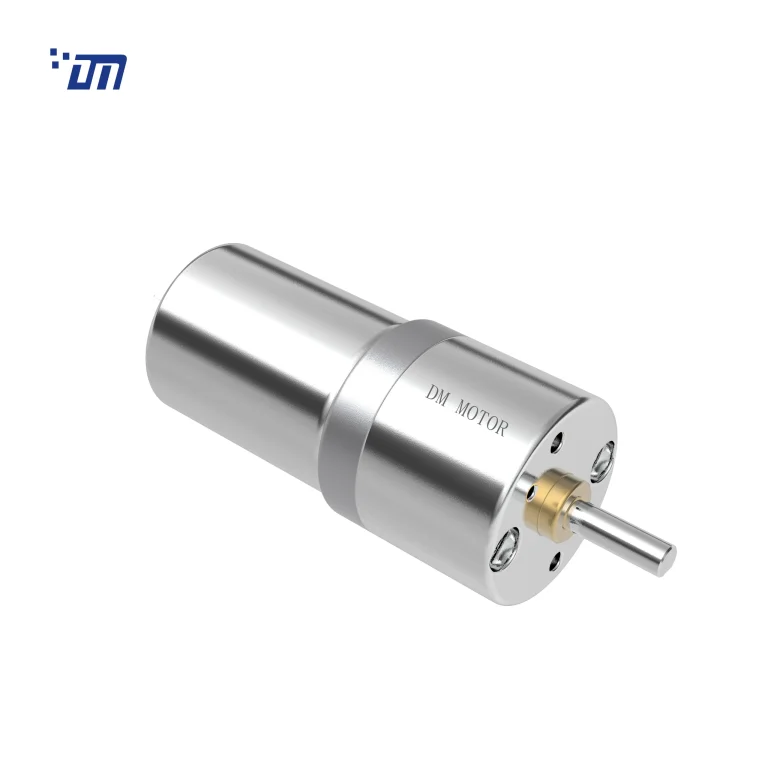

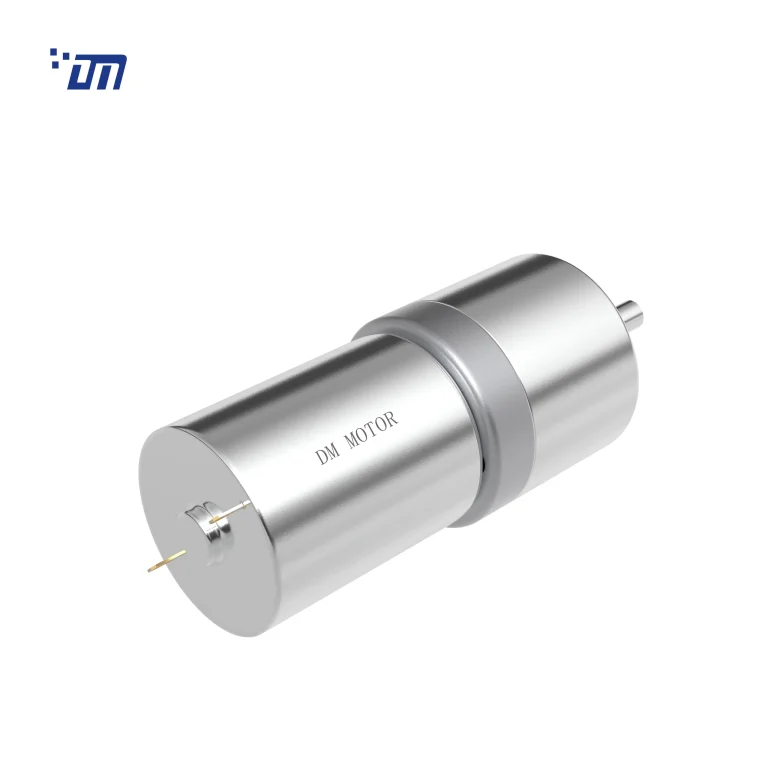

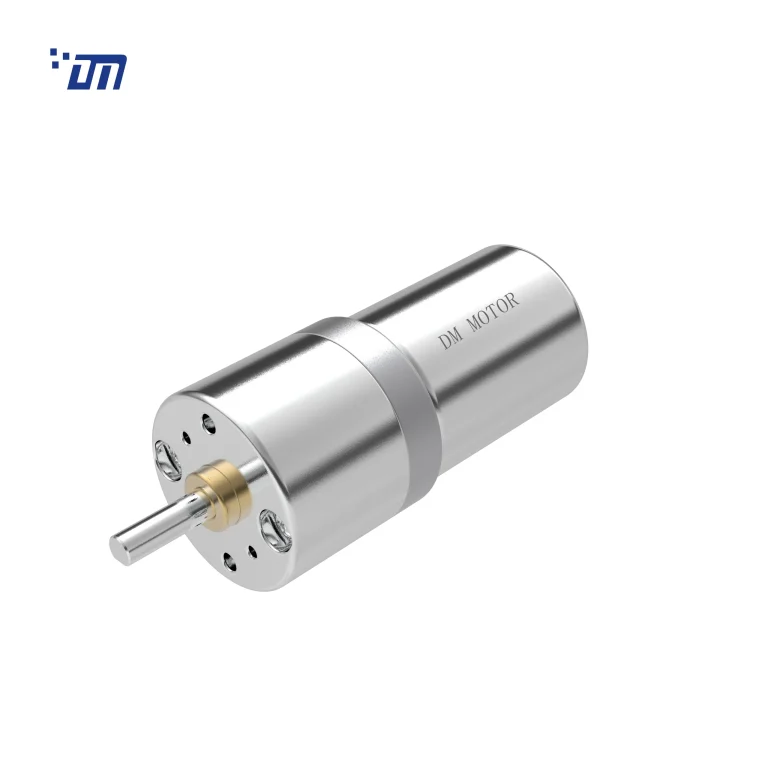

DM-27SM370

型号: DM-27SM370

直径：27mm

电压：5~12VDC

转速：4RPM~400RPM

扭矩：0.4kg.cm~5kg.cm

1. CW/CCW

2. 电刷/碳刷

3. 正齿轮

4. 金属齿轮箱

定制化：

电压、电流、速度、扭矩、输出轴、直流电机、变速箱、传动比、直流电机电刷、电线、编码器、齿轮、噪音水平、使用寿命

典型应用：

自动快速锁门、装订机、自动电视支架、点钞机、聚光灯、卫生纸机、办公设备、家用电器、自动执行器

产品尺寸（单位：毫米）



变速箱传动比:

Number of stages 4 5 6 7 8
Reduction Ratio i 19、27 36、52、76、94 100、145、210 278、403、584 772、1119、1621
Gearbox Length L (mm) 18 20 22 24 26
Breaking Torque(kgf.cm) 10 12 14 16 16
Gearbox Efficiency 65% 59% 53% 48% 43%



直流电机数据:

备注：以上直流电机数据用于根据给定公式定制直流齿轮电机.

DC Motor Model Rated No Load Max Efficiency Load Stall
Volt. Current Speed Current Speed Torque P.out Torque Current
V mA r/min mA r/min gf.cm W gf.cm mA
DM-370-006-3000 6 ≤40 3000 ≤160 2500 15 0.4 ≥68 ≥520
DM-370-006-4500 6 ≤56 4500 ≤300 3300 25 0.8 ≥115 ≥860
DM-370-006-6000 6 ≤80 6000 ≤450 4500 35 1.6 ≥165 ≥1800
DM-370-012-3000 12 ≤20 3000 ≤80 2500 15 0.4 ≥68 ≥250
DM-370-012-4500 12 ≤35 4500 ≤150 4500 25 0.8 ≥115 ≥550



齿轮电机数据:

备注：以上图表中的数据仅供参考。如需其他配置，可根据以下公式计算，或直接联系我们.

DC Gear Motor Model Rated voltage No Load Max Efficiency Load Stall
Current Speed Current Speed Torque P.out Torque Current
V A r/min A r/min kgf.cm W kgf.cm A
DM-27SM370006302.5-19K 6 0.10 302.5 0.46 248.1 0.45 1.14 2.48 2.1
DM-27SM370012141.7-27K 12 0.03 141.7 0.14 112.9 0.52 0.61 2.57 0.57
DM-27SM370012011-402K 12 0.03 11.0 0.14 8.8 3.56 0.32 18.32 0.56
DM-27SM37001219.4-278K 12 0.06 19.4 0.27 15.8 5.23 0.85 28.48 1.25
DM-27SM37001227.9-210K 12 0.04 27.9 0.17 22.4 2.6 0.6 13.25 0.69
DM-27SM370012079-76K 12 0.06 79 0.148 61.9 0.969 35.4 5.667 0.727
DM-27SM370012116-36K 12 0.08 116 0.132 83.9 0.559 0.492 2.486 0.456
DM-27SM370012042-100K 12 0.045 42 0.091 32.4 0.893 0.303 5.283 0.456
DM-27SM370012029-145K 12 0.045 29 0.078 23.1 1.262 0.305 7.759 0.419
DM-27SM370012020-210K 12 0.045 20 0.035 18.5 0.716 0.138 8.953 0.409
DM-27SM370012015-277K 12 0.05 15 0.103 12.3 2.478 0.318 12.599 0.438
DM-27SM370012138-36K 12 0.075 138 0.178 103.4 0.65 0.704 3.25 0.740
DM-27SM370012173-52K 12 0.25 173 0.762 145.8 2.257 3.444 11.919 3.172
DM-27SM370012115-52K 12 0.18 115 0.325 74.0 1.498 1.161 5.396 0.891
DM-27SM370012063-94K 12 0.15 63 0.306 47.3 2.06 1.019 9.351 1.097
The motor parameters are for reference only,please refer to real measured data;
We can customize parameters according to customer requirements.
Gear Motor Output Speed=DC Motor Speed/Gear Ratio ( n=nm/i)
Gear Motor Output Torque=DC Motor Torque*Gear Ratio*Gearbox Efficiency. ( t=tm*i*η)
