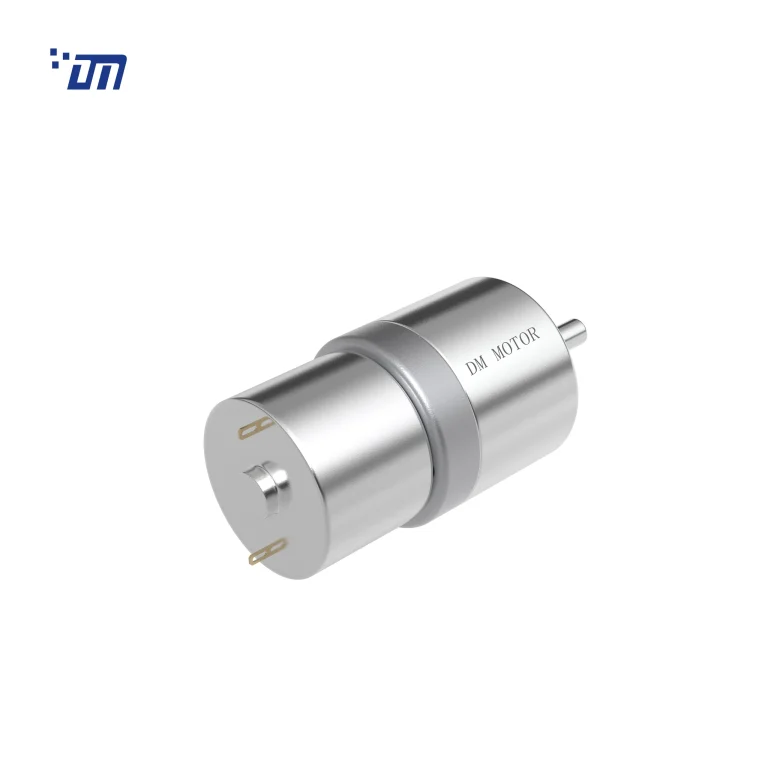

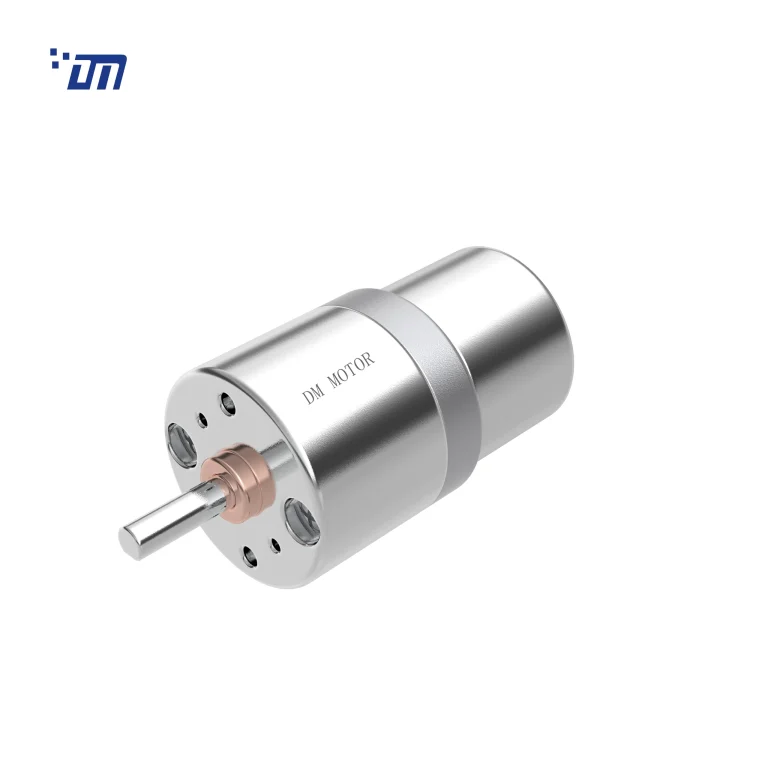

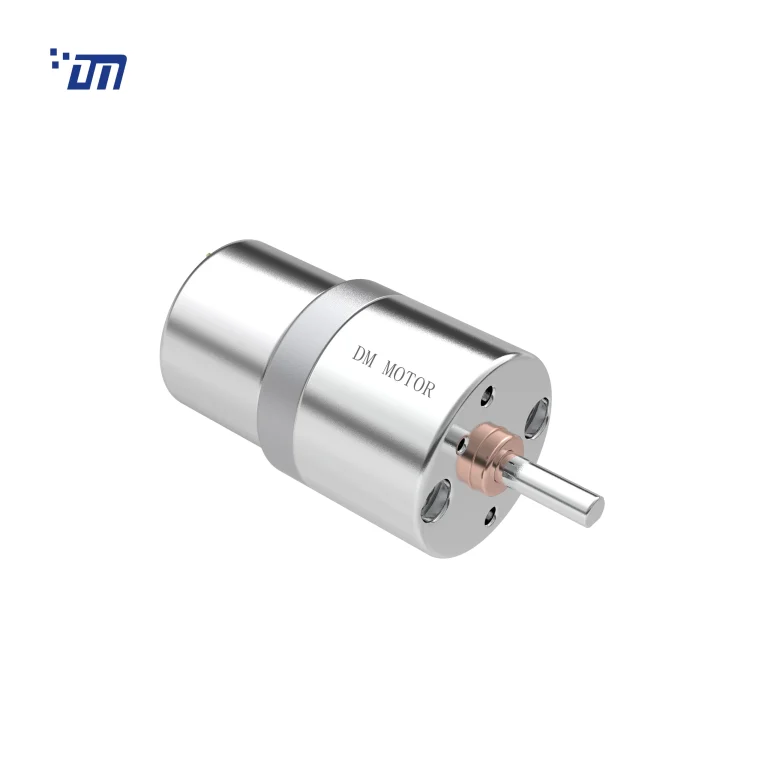

DM-27SM310

型号: DM-27SM310

直径：27mm

电压：3~12VDC

转速：3RPM~400RPM

扭矩：0.15kg.cm~6kg.cm

1. CW/CCW

2. 电刷/碳刷

3. 正齿轮

4. 金属齿轮箱

定制化：

电压、电流、速度、扭矩、输出轴、直流电机、变速箱、传动比、直流电机电刷、电线、编码器、齿轮、噪音水平、使用寿命

典型应用：

自动快速锁门、装订机、自动电视支架、点钞机、聚光灯、卫生纸机、办公设备、家用电器、自动执行器

产品尺寸（单位：毫米）



变速箱传动比:

Number of stages 4 5 6 7 8
Reduction Ratio i 9.3、10、11.5 20.4、21、23、25、28 45、55.4、62、69 86、99、110、122、135.5 217、241、268、409
Gearbox Length L (mm) 18 20 23 25 27
Breaking Torque(kgf.cm) 10 12 12 14 14
Gearbox Efficiency 65% 59% 53% 48% 43%



直流电机数据:

备注：以上直流电机数据用于根据给定公式定制直流齿轮电机.

DC Motor Model Rated No Load Max Efficiency Load Stall
Volt. Current Speed Current Speed Torque P.out Torque Current
V mA r/min mA r/min gf.cm W gf.cm mA
DM-310-006-3000 6 ≤20 3000 ≤60 2300 35 0.1 ≥110 ≥360
DM-310-006-4500 6 <40 4500 ≤120 3200 55 0.2 ≥210 ≥960
DM-310-006-6000 6 ≤35 6000 ≤140 4500 80 0.5 ≥280 ≥1600
DM-310-012-3000 12 ≤15 3000 ≤40 2300 35 0.1 ≥110 ≥160
DM-310-012-4500 12 ≤20 4500 ≤55 3200 55 0.2 ≥180 ≥380



齿轮电机数据:

备注：以上图表中的数据仅供参考。如需其他配置，可根据以下公式计算，或直接联系我们。

DC Gear Motor Model Rated voltage No Load Max Efficiency Load Stall
Current Speed Current Speed Torque P.out Torque Current
V A r/min A r/min kgf.cm W kgf.cm A
DM-27SM31001246.2-100K 12 0.03 46.2 0.04 37.4 0.36 0.14 1.9 0.18
DM-27SM310012572.1-12K 12 0.04 572.1 0.11 418.3 0.1 0.42 0.4 0.29
DM-27SM310012238.6-23K 12 0.04 238.6 0.1 169.5 0.19 0.34 0.7 0.27
DM-27SM310012142-52K 12 0.04 142.0 0.13 108.5 0.36 0.4 1.5 0.43
DM-27SM31001241.6-210K 12 0.07 41.6 0.21 30.1 1.54 0.48 5.6 0.58
The motor parameters are for reference only,please refer to real measured data;
We can customize parameters according to customer requirements.
Gear Motor Output Speed=DC Motor Speed/Gear Ratio ( n=nm/i)
Gear Motor Output Torque=DC Motor Torque*Gear Ratio*Gearbox Efficiency. ( t=tm*i*η)
