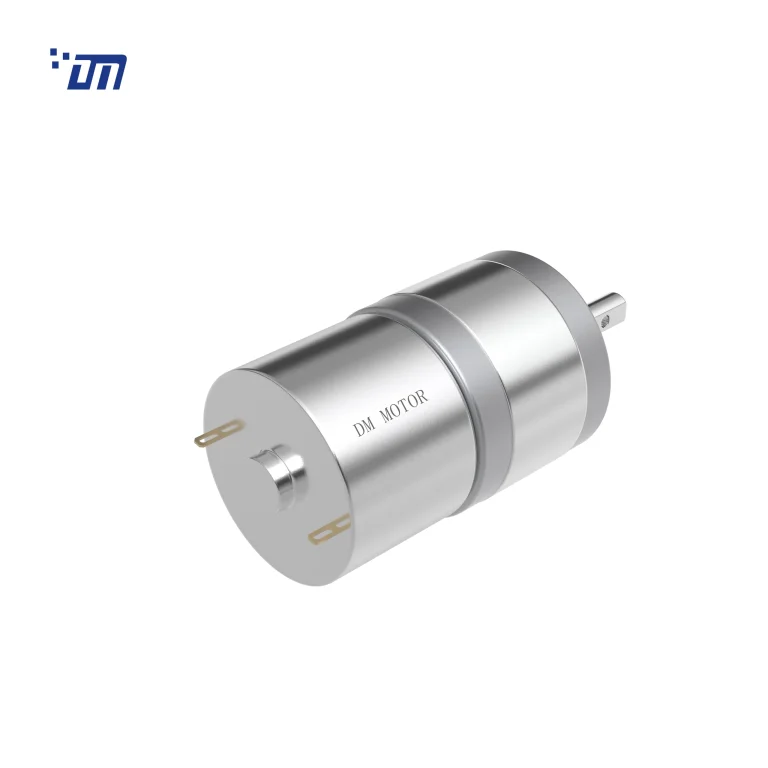

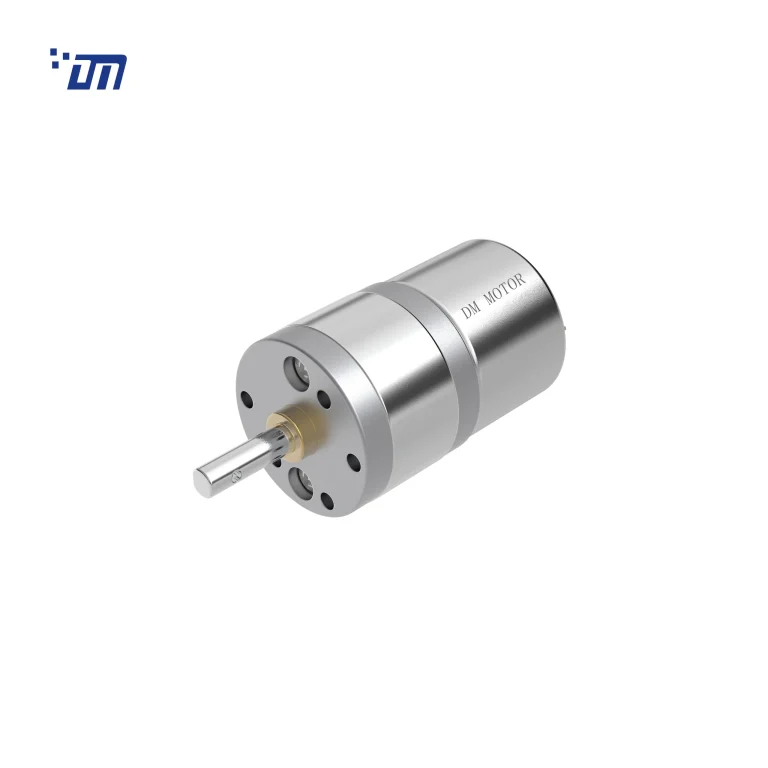

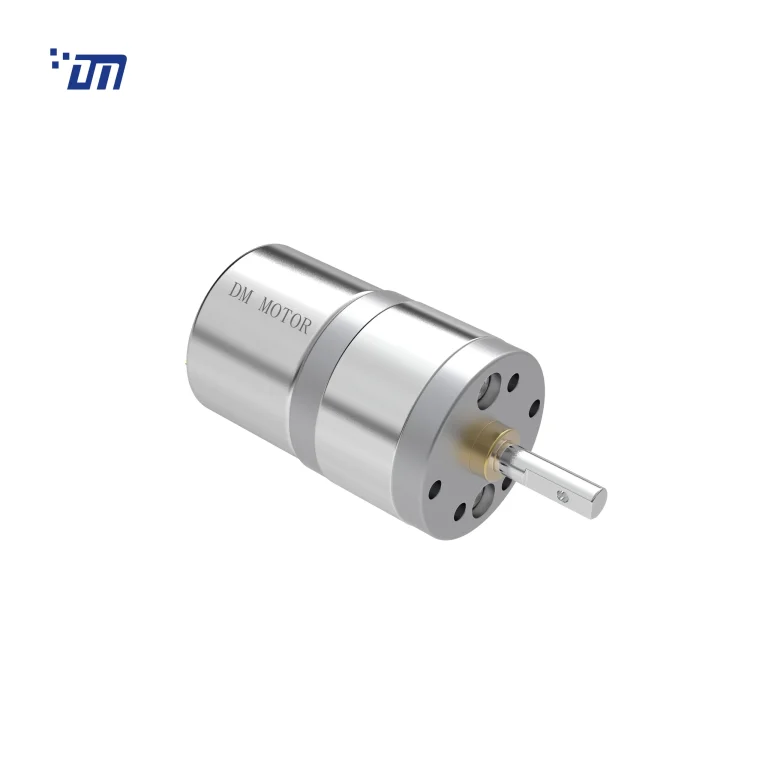

DM-25SM310

型号: DM-25SM310

直径：25mm

电压：3~12VDC

转速：3RPM~800RPM

扭矩：0.5kg.cpm~5kg.cm

1. 顺时针/逆时针

2. 电刷/碳刷

3. 正齿轮

4. 金属齿轮箱

定制化：

电压、电流、速度、扭矩、输出轴、直流电机、变速箱、传动比、直流电机电刷、电线、编码器、齿轮、噪音水平、使用寿命

典型应用：

自动快速锁门、装订机、自动电视支架、点钞机、聚光灯、卫生纸机、办公设备、家用电器、自动执行器

产品尺寸（单位：毫米）



变速箱传动比:

Number of stages
3
4
5
6
7
8
Number of stages345678
Reduction Ratio i 9.3、10、11.5 20.4、21、23、25、28 45、55.4、62、69 86、99、110、122、135.5 217、241、268、409 478、531、590、656、729
Gearbox Length L (mm) 17 19 21 23 25 27
Breaking Torque(kgf.cm) 6 8 10 12 14 14
Gearbox Efficiency 73% 65% 59% 53% 48% 43%



直流电机数据:

备注：以上直流电机数据用于根据给定公式定制直流齿轮电机.

DC Motor Model
Rated
No Load
Max Efficiency Load
Stall
Volt.
Current
Speed
Current
Speed
Torque
P.out
Torque
Current
V
mA
r/min
mA
r/min
gf.cm
W
gf.cm
mA
DC Motor ModelRatedNo LoadMax Efficiency LoadStall
Volt.CurrentSpeedCurrentSpeedTorqueP.outTorqueCurrent
VmAr/minmAr/mingf.cmWgf.cmmA
DM-310-006-3000 6 ≤20 3000 ≤60 2300 5 0.1 ≥20 ≥135
DM-310-006-4500 6 ≤40 4500 ≤120 3200 7 0.2 ≥28 ≥240
DM-310-006-6000 6 ≤35 6000 ≤140 4500 10 0.5 ≥40 ≥600
DM-310-012-3000 12 ≤15 3000 ≤40 2300 5 0.1 ≥20 ≥70
DM-310-012-4500 12 ≤20 4500 ≤55 3200 7 0.2 ≥28 ≥120



齿轮电机数据:

备注：以上图表中的数据仅供参考。如需其他配置，可根据以下公式计算，或直接联系我们.

DC Gear Motor Model
Rated voltage
No Load
Max Efficiency Load
Stall
Current
Speed
Current
Speed
Torque
P.out
Torque
Current
V
A
r/min
A
r/min
kgf.cm
W
kgf.cm
A
DC Gear Motor ModelRated voltageNo LoadMax Efficiency LoadStall
CurrentSpeedCurrentSpeedTorqueP.outTorqueCurrent
VAr/minAr/minkgf.cmWkgf.cmA
DM-25SM3100039.6-217K 3 0.01 9.6 0.05 7.2 0.45 0.03 1.77 0.16
DM-25SM3104.518.1-418K 4.5 0.11 18.1 0.33 13.5 2.50 0.35 7.8 0.98
DM-25SM310006232.9-20.4K 6 0.04 232.9 0.14 173.7 0.11 0.19 0.42 0.44
DM-25SM3107.527.6-217K 7.5 0.06 27.6 0.19 20.2 1.29 0.27 4.86 0.56
DM-25SM31001240.1-99K 12 0.02 40.1 0.05 28.4 0.46 0.13 1.57 0.12
DM-25SM310024024-298K 24 0.08 24 0.085 14.7 2.188 0.337 6.726 0.179
DM-25SM310012120-50K 12 0.06 120 0.080 77.5 0.254 0.206 1.051 0.246
DM-25SM310012005-729K 12 0.03 5 0.043 3.0 1.84 0.057 5.389 0.088
DM-25SM31001212.5-478K 12 0.03 12.5 0.068 9.5 1.779 0.178 7.546 0.218
DM-25SM310012054-110K 12 0.04 54 0.062 44.0 0.48 0.221 2.473 0.257
The motor parameters are for reference only,please refer to real measured data;
We can customize parameters according to customer requirements.
Gear Motor Output Speed=DC Motor Speed/Gear Ratio ( n=nm/i)
Gear Motor Output Torque=DC Motor Torque*Gear Ratio*Gearbox Efficiency. ( t=tm*i*η)
