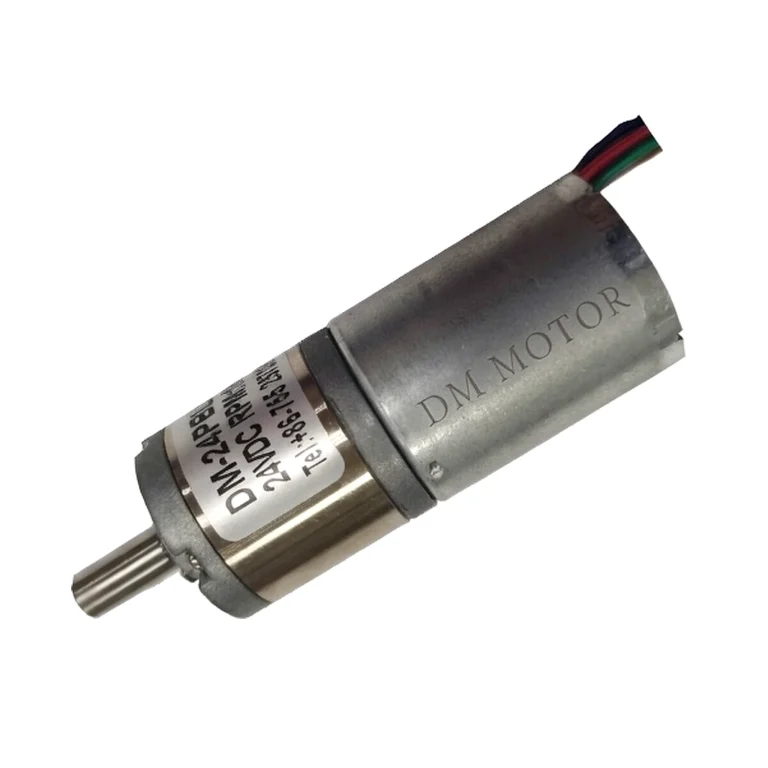

DM-24PBL2430

型号: DM-24PBL2430

直径：24mm                            1. 顺时针/逆时针

电压：6V~24VDC                  2. 无刷直流电机

转速：3RPM~1500RPM        3. 行星齿轮

扭矩：0.5kg.cm~7kg.cm       4. 金属行星齿轮箱

定制：电压、电流、速度、扭矩、输出轴、直流电机、齿轮箱、传动比、直流电机电刷、电线、编码器、齿轮、噪音水平、使用寿命

典型应用：

自动快速锁门、装订机、自动电视支架、点钞机、聚光灯、卫生纸机、办公设备、家用电器、自动执行器

产品尺寸（单位：毫米）

变速箱数据

Number of stages 1 2 3 4 5
Reduction Ratio i 4、4.75 16、22.5 64、107 256、361、509 1024、2418
Gearbox Length L (mm) 16.2 20.8 25.4 30 34.6
Breaking Torque(kgf.cm) 2 3 4 5 5
Gearbox Efficiency 90% 81% 73% 65% 59%



直流电机数据:

DC Motor Model Rated No Load Max Efficiency Load Stall
Volt. Current Speed Current Speed Torque P.out Torque Current
V mA r/min mA r/min gf.cm W gf.cm mA
DM-BL .2430-009-6000 6 ≤195 6000 ≤660 4700 48 2.3 ≥220 ≥1500
DM-BL .2430-012-7500 12 ≤180 7500 ≤650 5800 53 3.1 ≥250 ≥1600
DM-BL .2430-024-10000 24 ≤135 1 0000 ≤550 7700 68 5.3 ≥320 ≥1300

齿轮电机数据:

DC Gear Motor Model Rated voltage No Load Max Efficiency Load Stall
Current Speed Current Speed Torque P.out Torque Current
V A r/min A r/min kgf.cm W kgf.cm A
DM-24PBL2430024021-204K 24 0.09 21 0.087 15.4 2.364 0.380 9.45 0.260
DM-24PBL2430009093-107K 24 0.6 93 1.377 74.2 1.214 0.944 4.702 4.226
DM-24PBL2430024103-107K 24 0.24 103 0.562 80.8 6.015 5.086 28.121 2.055
DM-24PBL2430015488-43K 15 1.4 488 2.642 358.1 3.51 13.16 14.205 8.102
DM-24PBL2430015250-64K 15 1.1 250 1.555 194.5 0.513 13.16 1.810 1.035
DM-24PBL2430024103-107K 24 0.24 403 0.555 80.8 6.035 10.45 28.994 2.037
DM-24PBL2430024156-64K 24 0.32 156 0.522 120.2 4.013 5.051 18.465 1.898
The motor parameters are for reference only,please refer to real measured data;
We can customize parameters according to customer requirements.
Gear Motor Output Speed=DC Motor Speed/Gear Ratio ( n=nm/i)
Gear Motor Output Torque=DC Motor Torque*Gear Ratio*Gearbox Efficiency. ( t=tm*i*η)
