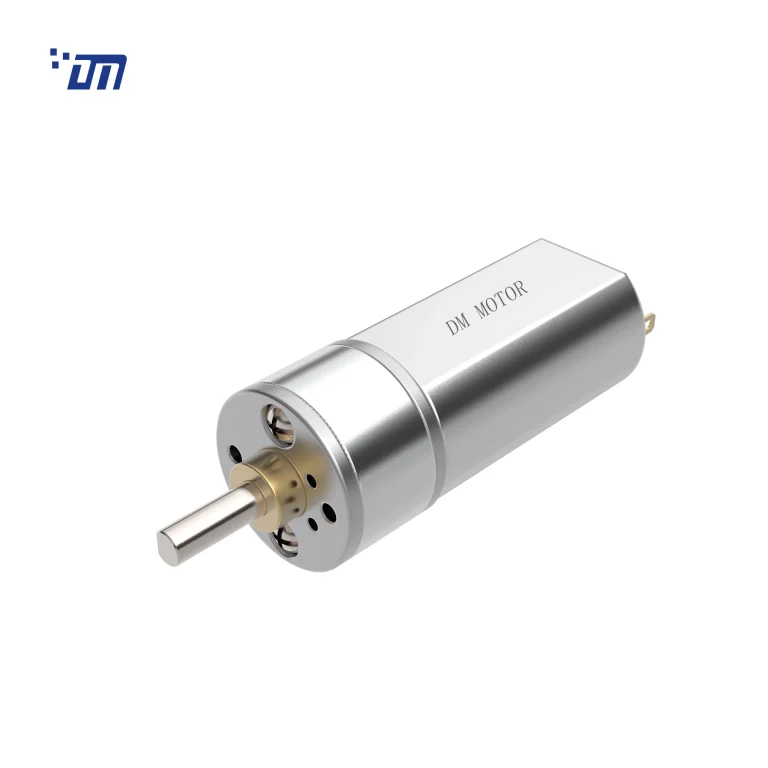

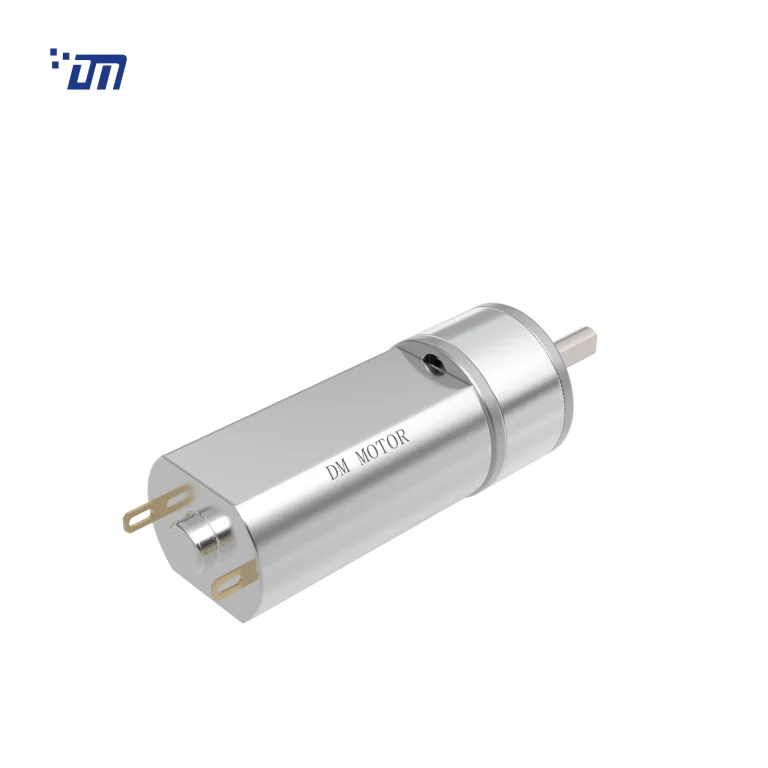

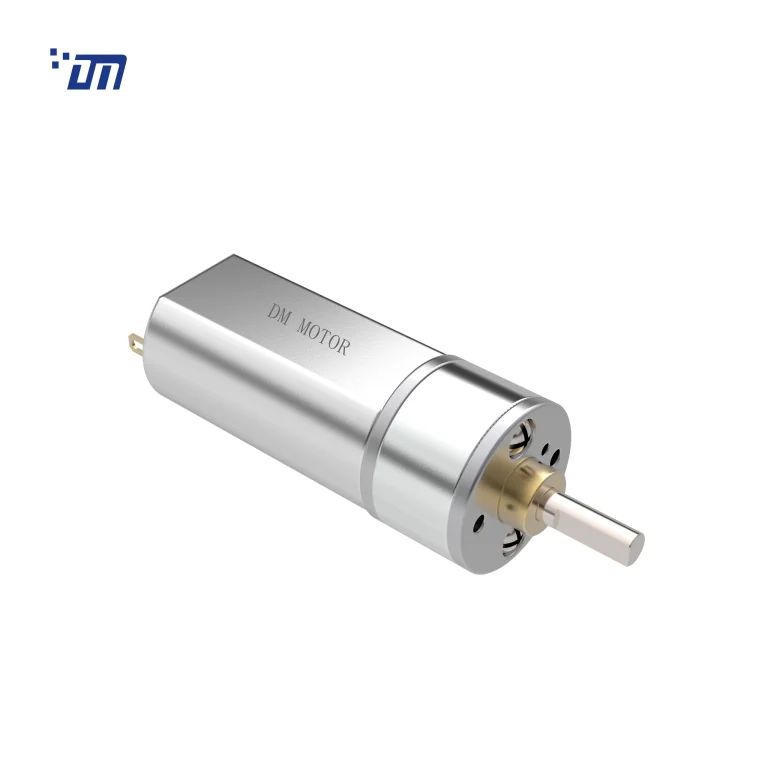

DM-16SM050

型号: DM-16SM050

直径：12mm

电压：3~12VDC

转速：9RPM~1000RPM

扭矩：0.08kg.cm~2.5kg.cm

1. CW/CCW

2. 电刷/碳刷

3. 正齿轮

4. 金属齿轮箱

定制化：

电压、电流、转速、扭矩、输出轴、直流电机、变速箱、传动比、直流电机电刷、电线、编码器、齿轮、噪音水平、使用寿命

典型应用：

自动快速锁门、装订机、自动电视支架、点钞机、聚光灯、卫生纸机、办公设备、家用电器、自动执行器

产品尺寸（单位：毫米）

Number of stages 3 4 5 6 7
Reduction Ratio i 10、14 23、28、32、40 46、56、65、79、91、112 130、159、183、224、257、315 365、448、515、631、725、889
Gearbox Length L (mm) 11 12.5 14 15.5 17
Breaking Torque(kgf.cm) 1 2 3 4 4
Gearbox Efficiency 73% 65% 59% 53% 48%



驱动电机数据

DC Motor Model Rated No Load Max Efficiency Load Stall
Volt. Current Speed Current Speed Torque P.out Torque Current
V mA r/min mA r/min gf.cm W gf.cm mA
DM-050-006-9000 6 ≤60 9000 ≤260 7500 8 0.6 ≥30 ≥550
DM-050-006-12000 6 ≤70 12000 ≤300 9300 10 1.0 ≥40 ≥1000
DM-050-012-9000 12 ≤30 9000 ≤130 7500 8 0.6 ≥30 ≥300
DM-050-012-12000 12 ≤50 12000 ≤200 10000 10 10 ≥40 ≥6000



直流齿轮电机数据

DC Gear Motor Model Rated voltage No Load Max Efficiency Load Stall
Current Speed Current Speed Torque P.out Torque Current
V A r/min A r/min kgf.cm W kgf.cm A
DM-16SM05000632.2-365K 6 0.07 32.2 0.27 25.50 1.20 0.32 5.82 1.04
DM-16SM05000623.4-365K 6 0.07 23.4 0.26 17.80 1.90 0.35 7.88 0.86
DM-16SM050008183.1-46K 8 0.02 183.1 0.11 144.6 0.16 0.24 0.76 0.42
DM-16SM0500012020-515K 12 0.03 20.0 0.11 15.50 1.30 0.20 5.70 0.35
DM-16SM050012376.3-40K 12 0.03 376.3 0.16 303.7 0.23 0.73 1.21 0.70
DM-16SM050006022-365K 6 0.9 22 0.220 15.9 1.747 22.0 6.317 0.602
DM-16SM0504.5101-91K 4.5 0.15 101 0.304 64.2 0.457 0.308 1.611 0.789
DM-16SM05002434.7-515K 24 0.06 34.7 0.156 26.7 3.432 0.961 17.549 0.661
DM-16SM050003123-65K 3 0.2 123 0.341 73.7 0.249 0.192 0.79 0.784
The motor parameters are for reference only,please refer to real measured data;
We can customize parameters according to customer requirements.
Gear Motor Output Speed=DC Motor Speed/Gear Ratio ( n=nm/i)
Gear Motor Output Torque=DC Motor Torque*Gear Ratio*Gearbox Efficiency. ( t=tm*i*η)
