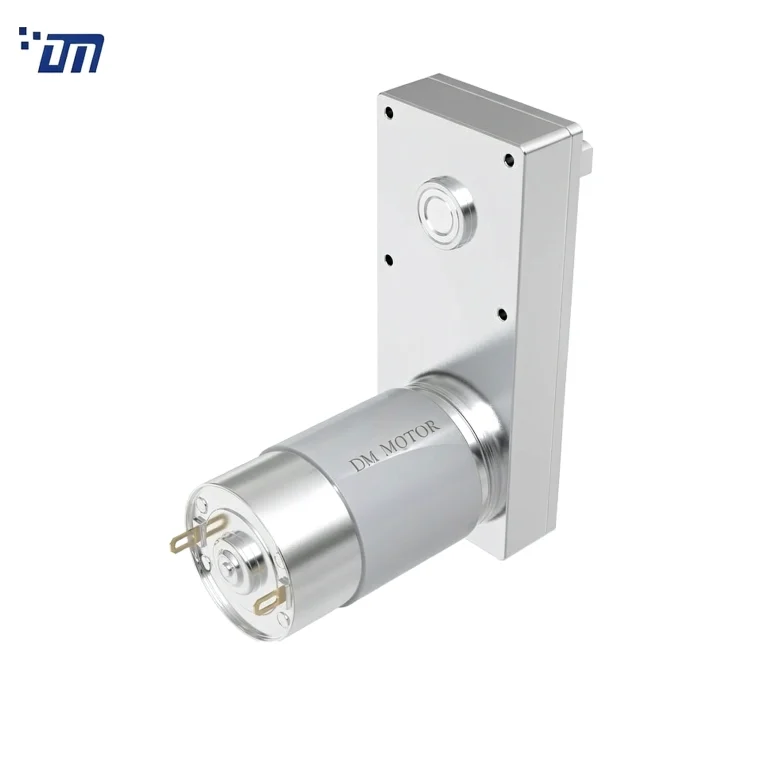

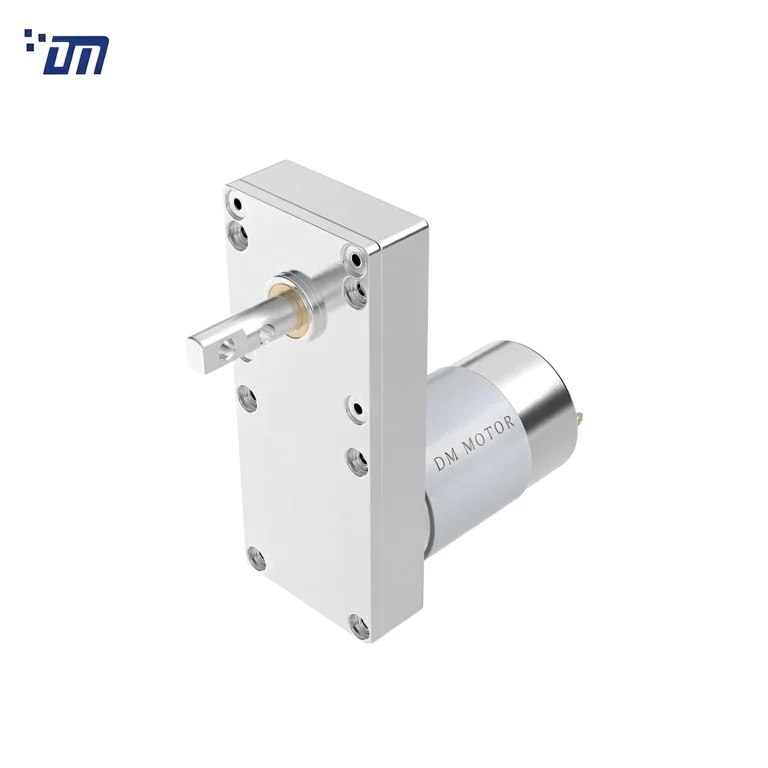

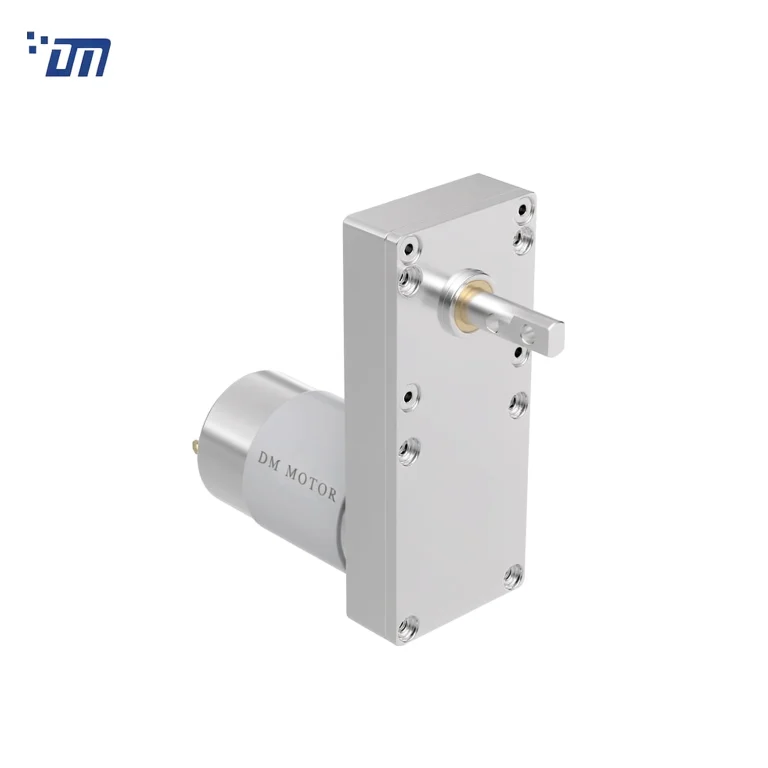

DM-100SM555

型号: DM-100SM555

直径：36mm

电压：12V~24VDC

转速：5RPM-15RPM

扭矩：1kg.cm~80kg.cm

1. CW/CCW

2. 电刷/碳刷

3. 正齿轮

4. 金属方形齿轮箱

定制化：

电压、电流、速度、扭矩、输出轴、直流电机、齿轮箱、传动比、直流电机电刷、电线、编码器、齿轮、噪音水平、使用寿命

典型应用：

自动快速锁门、装订机、自动电视支架、点钞机、聚光灯、卫生纸机、办公设备、家用电器、自动执行器

产品尺寸（单位：毫米）



齿轮箱参数 :

Number of stages 5
Reduction Ratio i 400
Gearbox Length L (mm) 17
Breaking Torque(kgf.cm) 120
Gearbox Efficiency 59%



电机参数:

备注：以上直流电机数据用于根据给定公式定制直流齿轮电机。

DC Motor Model Rated No Load Max Efficiency Load Stall
Volt. Current Speed Current Speed Torque P.out Torque Current
V mA r/min mA r/min gf.cm W gf.cm mA
DM-555-012-3000 12 ≤140 3000 ≤800 2200 1 50 3.4 ≥480 >2400
DM-555-012-4500 12 ≤220 4500 ≤1200 3300 220 7.4 ≥700 ≥3840
DM-555-012-6000 12 ≤350 6000 ≤2000 4500 300 13.8 ≥960 ≥4800
DM-555-024-3000 24 ≤70 3000 ≤400 2200 150 3.4 ≥480 ≥1280
DM-555-024-4500 24 ≤110 4500 ≤600 3300 220 7.4 ≥700 ≥2400



减速电机参数:

备注：以上图表中的数据仅供参考。如需其他配置，可根据以下公式计算，或直接联系我们.

DC Gear Motor Model Rated voltage No Load Max Efficiency Load Stall
Current Speed Current Speed Torque P.out Torque Current
V A r/min A r/min kgf.cm W kgf.cm A
DM-100SM555006007-400K 6 0.31 7.0 0.92 5.4 27.0 1.5 116.0 3.03
DM-100SM555006006-744K 6 0.21 6.0 1.01 5.0 43.3 2.24 280.0 5.45
DM-100SM5550128.1-400K 12 0.12 8.1 0.39 5.4 37.0 2.1 116.0 1.43
DM-100SM55502411.1-400K 24 0.2 11.1 0.84 8.6 77.6 6.86 348.0 3.1
The motor parameters are for reference only,please refer to real measured data;
We can customize parameters according to customer requirements.
Gear Motor Output Speed=DC Motor Speed/Gear Ratio ( n=nm/i)
Gear Motor Output Torque=DC Motor Torque*Gear Ratio*Gearbox Efficiency. ( t=tm*i*η)
