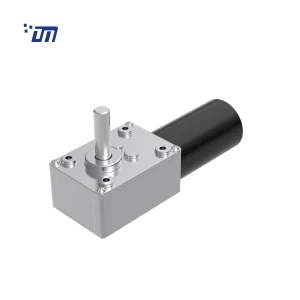

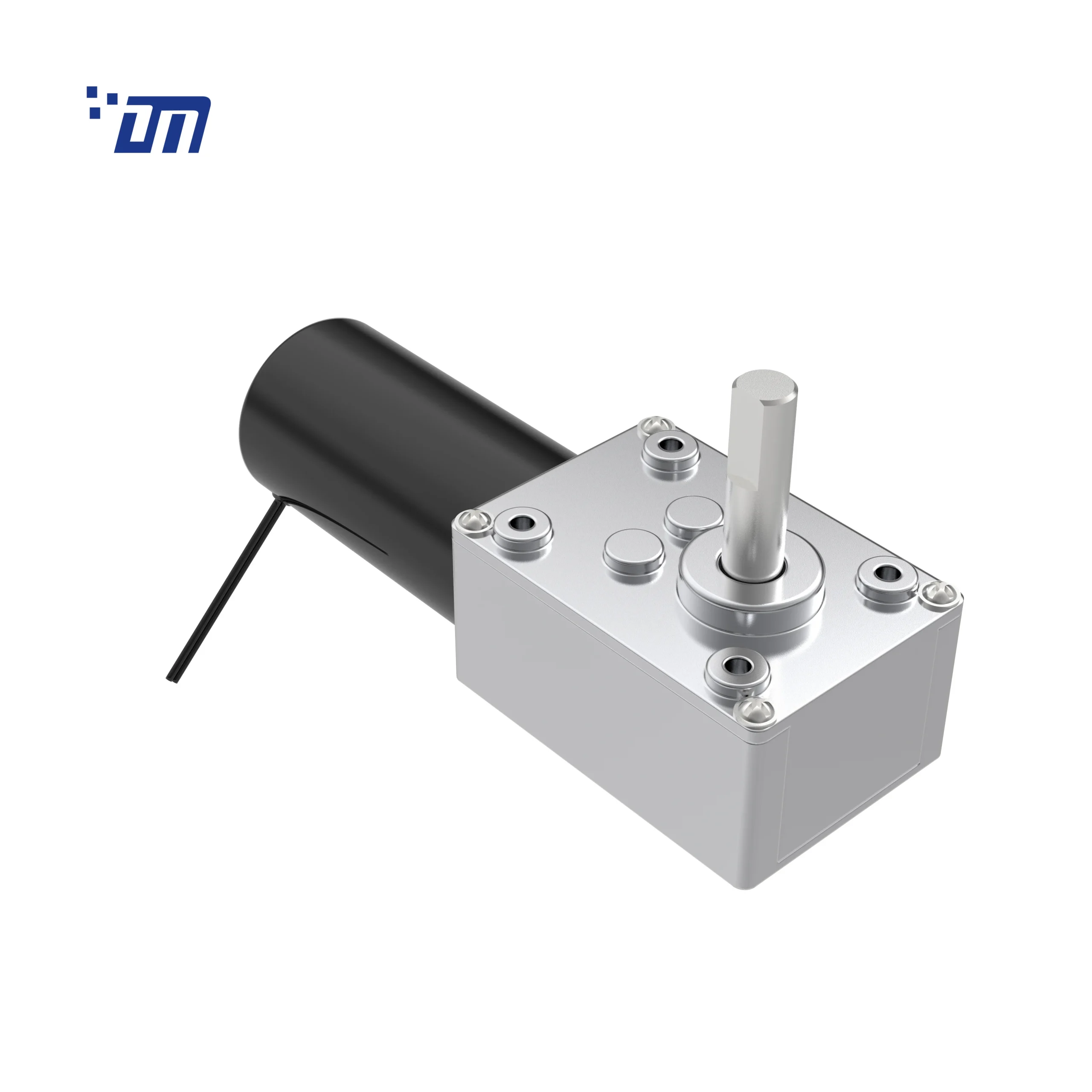

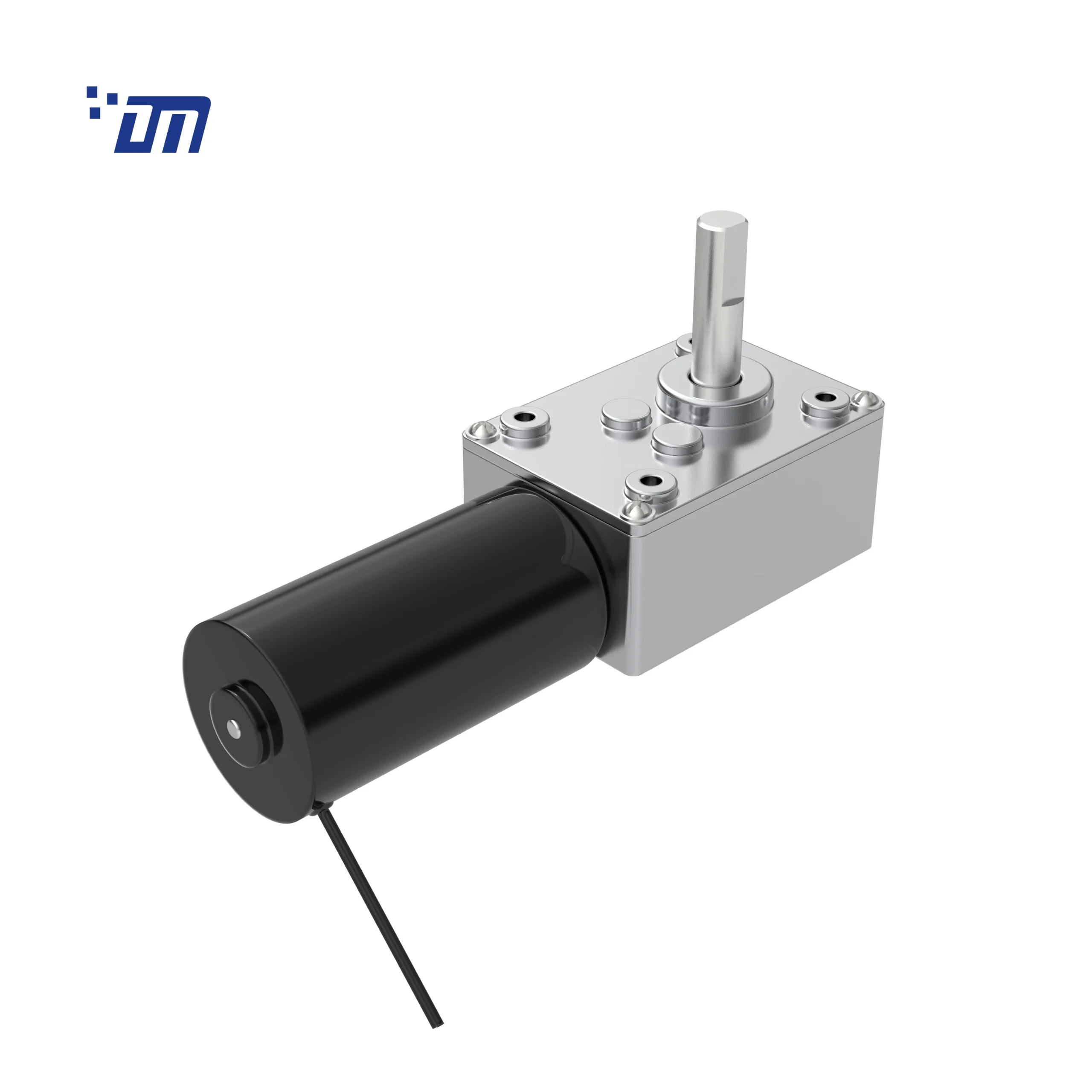

DM-58WM31ZY

型号: DM-58WM31ZY

变速箱宽度：40.1mm

电压：12V~24VDC

转速：2RPM~120RPM

扭矩：0.6kg.cm~30kg.cm

1. CW/CCW

2. 电刷/碳刷

3. 蜗轮

4. 金属直角变速箱

定制：

电压、电流、转速、扭矩、输出轴、直流电机、齿轮箱、传动比、直流电机电刷、电线、编码器、齿轮、噪音水平、使用寿命

典型应用：

自动快速锁门、装订机、自动电视支架、点钞机、聚光灯、卫生纸机、办公设备、家用电器、自动执行器

产品规格书产品3D图询盘

产品尺寸（单位：毫米）

变速箱传动比:


Number of stages	3	4
Reduction Ratio i	54、75、109、161、167、322	313、405、402、500、548、663、708、1327
Gearbox Length L (mm)	58	58
Breaking Torque(kgf.cm)	15	35
Gearbox Efficiency	50%	40%

直流电机数据:

备注：以上直流电机数据用于根据给定公式定制直流齿轮电机.


DC Motor Model	Rated	No Load		Max Efficiency Load				Stall
	Volt.	Current	Speed	Current	Speed	Torque	P.out	Torque	Current
	V	mA	r/min	mA	r/min	gf.cm	W	gf.cm	mA
DM-31ZY-012-3000	12	≤100	3000	≤400	2200	90	2.0	≥360	≥1600
DM-31ZY-012-4500	12	≤150	4500	≤700	3300	130	4.4	≥520	≥2700
DM-31ZY-012-6000	12	≤220	6000	≤1200	4500	180	8.3	≥720	≥5000
DM-31ZY-024-3000	24	≤60	3000	≤200	2200	90	2.0	≥360	≥800
DM-31ZY-024-4500	24	≤90	4500	≤350	3300	130	4.4	≥520	≥1300

直流齿轮电机数据:

备注：以上图表中的数据仅供参考。如需其他配置，可根据以下公式计算，或直接联系我们.


DC Gear Motor Model	Rated voltage	No Load		Max Efficiency Load				Stall
	Rated voltage	Current	Speed	Current	Speed	Torque	P.out	Torque	Current
	V	A	r/min	A	r/min	kgf.cm	W	kgf.cm	A
DM-58WM31ZY012123.6-49K	12	0.14	123.6	0.84	104.4	2.7	2.87	17.0	4.67
DM-58WM31ZY01225.8-218K	12	0.12	25.8	0.94	21.8	10.6	2.37	68.0	5.41
DM-58WM31ZY012181.5-49K	12	0.36	181.5	1.93	146.5	3.7	5.64	19.0	8.52
DM-58WM31ZY012106.9-74K	12	0.15	106.9	0.83	86.4	5.7	5.09	29.9	3.66
DM-58WM31ZY-02426.3-290K	24	0.13	26.3	0.73	22.5	19.4	4.47	132.0	4.20
DM-58WM31ZY012183-49K	12	0.4	183	1.38	150	2.6	4.07	17.60	7.94
DM-58WM31ZY012120-54K	12	0.3	120	1	95	2.6	2.53	12.4	4.14
DM-58WM31ZY02425.5-313K	24	0.11	26	0.27	24	8	2.02	130	4.13
DM-58WM31ZY012011-402K	12	0.2	11	0.46	9	13	1.20	80	2.46
DM-58WM31ZY024009-663K	24	0.046	9	0.31	8	19	1.54	135	1.95
DM-58WM31ZY012011-548K	12	0.3	11	1.308	9	25	2.368	11.375	4.866
DM-58WM31ZY0124.9-1327K	12	0.36	5	0.87	4	29	1.18	162	3.87
DM-58WM31ZY012082-109K	12	0.3	82	1.27	75	3.29	2.58	28.5	9.69
DM-58WM31ZY012045-121K	12	0.21	45	0.5	40	17	5.88	34	3.84
DM-58WM31ZY024080-75K	24	0.19	80	0.47	65	3.38	2.29	18.63	2.18
DM-58WM31ZY024111-54K	24	0.14	111	0.37	92.5	2.54	2.46	1.80	2.22
DM-58WM31ZY024023-313K	24	0.2	23	0.63	18.9	17	3.32	102.07	3.30
The motor parameters are for reference only,please refer to real measured data; We can customize parameters according to customer requirements. Gear Motor Output Speed=DC Motor Speed/Gear Ratio ( n=nm/i) Gear Motor Output Torque=DC Motor TorqueGear RatioGearbox Efficiency. ( t=tmiη)
